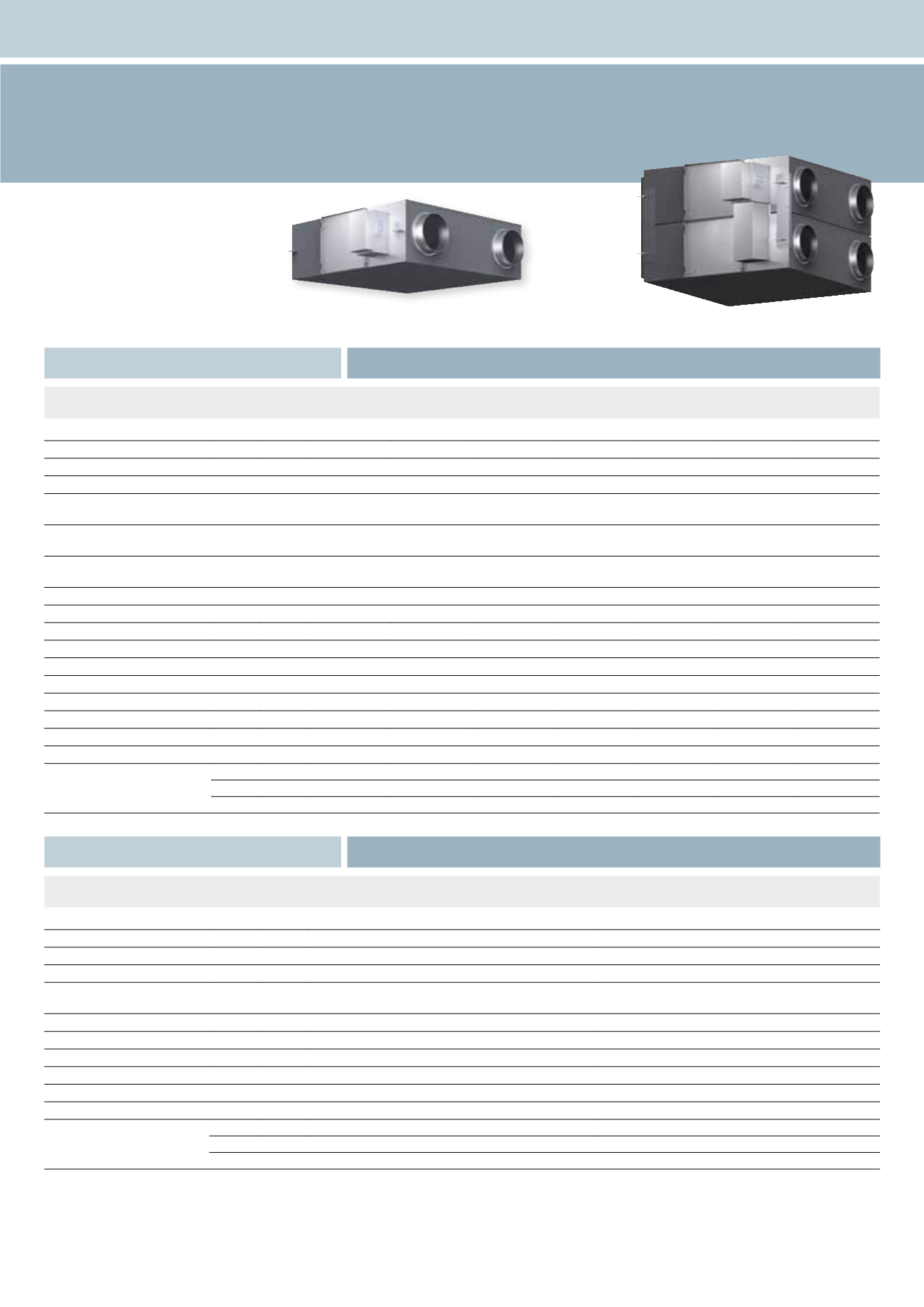

14 I
TOSHIBA
REŠITVE ZA OBDELAVO ZRAKA
Toplotni izmenjevalec zrak-zrak
VN-M**0HE
Tehnični podatki
Toplotni izmenjevalec
Model
VN-M150HE
VN-M250HE
VN-M350HE
VN-M500HE
VN-M650HE
VN-M800HE
VN-M1000HE
Količina zraka
(EH/H/L)
m³/h
150/150/110
250/250/155
350/350/210
500/500/390
650/650/520
800/800/700 1000/1000/755
Zmogljivost toplotne izmenjave
(EH/H/L)
% 81,5/81,5/83
78/78/81,5
74,5/74,5/79,5 76,5/76,5/78
75/75/76,5
76,5/76,5/77,5 73,5/73,5/77
Zmogljivost toplotne izmenjave (gretje)
(EH/H/L)
% 74,5/74,5/76
70/70/74
65/65/71,5
72/72/73,5
69,5/69,5/71,5
71/71/71,5
68,5/68,5/71,5
Zmogljivost toplotne izmenjave (hlajenje)
(EH/H/L)
% 69,5/69,5/71
65/65/69
60,5/60,5/67 64,5/64,5/66,5 61,5/61,5/64
64/64/65,5
60,5/60,5/64,5
Nivo zvočnega tlaka
(zvočna obremenitev)* **
EH
dB(A)
26-28
29,5-30
34-35
32,5-34
34-36
37-38,5
39,5-40,5
Nivo zvočnega tlaka
(zvočna obremenitev)* **
H
dB(A)
24-25,5
25-27
30-32
29,5-31
33-34
35,5-37
38,5-40
Nivo zvočnega tlaka
(zvočna obremenitev)* **
L
dB(A)
20-22
21-22
27-29
26-29
31-32,5
33,5-35
34-35,5
Vhodni tok**
EH
W
68-78
123-138
165-182
214-238
262-290
360-383
532-569
Vhodni tok**
H
W
59-67
99-111
135-145
176-192
240-258
339-353
494-538
Vhodni tok**
L
W
42-47
52-59
82-88
128-142
178-191
286-300
353-370
Eksterni statični pritisk**
EH
Pa
82-102
80-98
114-125
134-150
91-107
142-158
130-150
Eksterni statični pritisk**
H
Pa
52-78
34-65
56-83
69-99
58-82
102-132
97-122
Eksterni statični pritisk**
L
Pa
47-64
28-40
65-94
62-92
61-96
76-112
84-127
Mere (V׊×G)
mm 290×900×900 290×900×900 290×900×900 350×1140×1140 350×1140×1140 400×1189×1189 400×1189×1189
Teža
kg
36
36
38
53
53
70
70
Premer kabla
mm
100
150
150
200
200
250
250
Napajanje
V-ph-Hz
220-240 - 1 - 50
Območje delovanja
-10~°C~+40°C RH ≤80%
Zunanji zrak (OA)
-15°C(*5)~+43°C RH ≤ 80%
Odpadni zrak (RA)
+5°C~+40°C RH ≤ 80%
Tehnični podatki
Toplotni izmenjevalec
Model
VN-M1500HE
VN-M2000HE
Količina zraka
(EH/H/L)
m³/h
1500/1500/1200
2000/2000/1400
Zmogljivost toplotne izmenjave
(EH/H/L)
%
76,5/76,5/79
73,5/73,5/77,5
Zmogljivost toplotne izmenjave (gretje)
(EH/H/L)
%
71/71/73,5
68,5/68,5/72
Zmogljivost toplotne izmenjave (hlajenje)
(EH/H/L)
%
64/64/67
60,5/60,5/65,5
Nivo zvočnega tlaka
(zvočna obremenitev)* **
(EH/H/L)
dB(A)
38-39/36,5-37,5/36-37,5
41-42,5/39,5-41/37-38
Vhodni tok**
(EH/H/L)
(W)
751-786/708-784/570-607
1084-1154/1032-1080/702-742
Eksterni statični pritisk**
(EH/H/L)
Pa
135-159/103-129/112-142
124-143/92-116/110-143
Mere (V׊×G)
mm
810×1189×1189
810×1189×1189
Teža
kg
143
143
Premer kabla
mm
250
250
Napajanje
V-ph-Hz
220-240 - 1 - 50
Območje delovanja
-10~°C~+40°C RH ≤80%
Zunanji zrak (OA)
-15~°C(*5)~+43°C RH ≤80%
Odpadni zrak (RA)
+5~°C~+40~°C RH ≤80%
* Nivo zvočnega tlaka se meri 1,5 m pod sredino naprave.
** Vrednost zvočnega tlaka, pri sprejemanju moči in eksternem statičnem pritisku, pri 220 - 240 V
EH/H/L = ekstremno visoko/visoko/nizko
150/1000
1500/2000
