Izra
č
un širine vrat

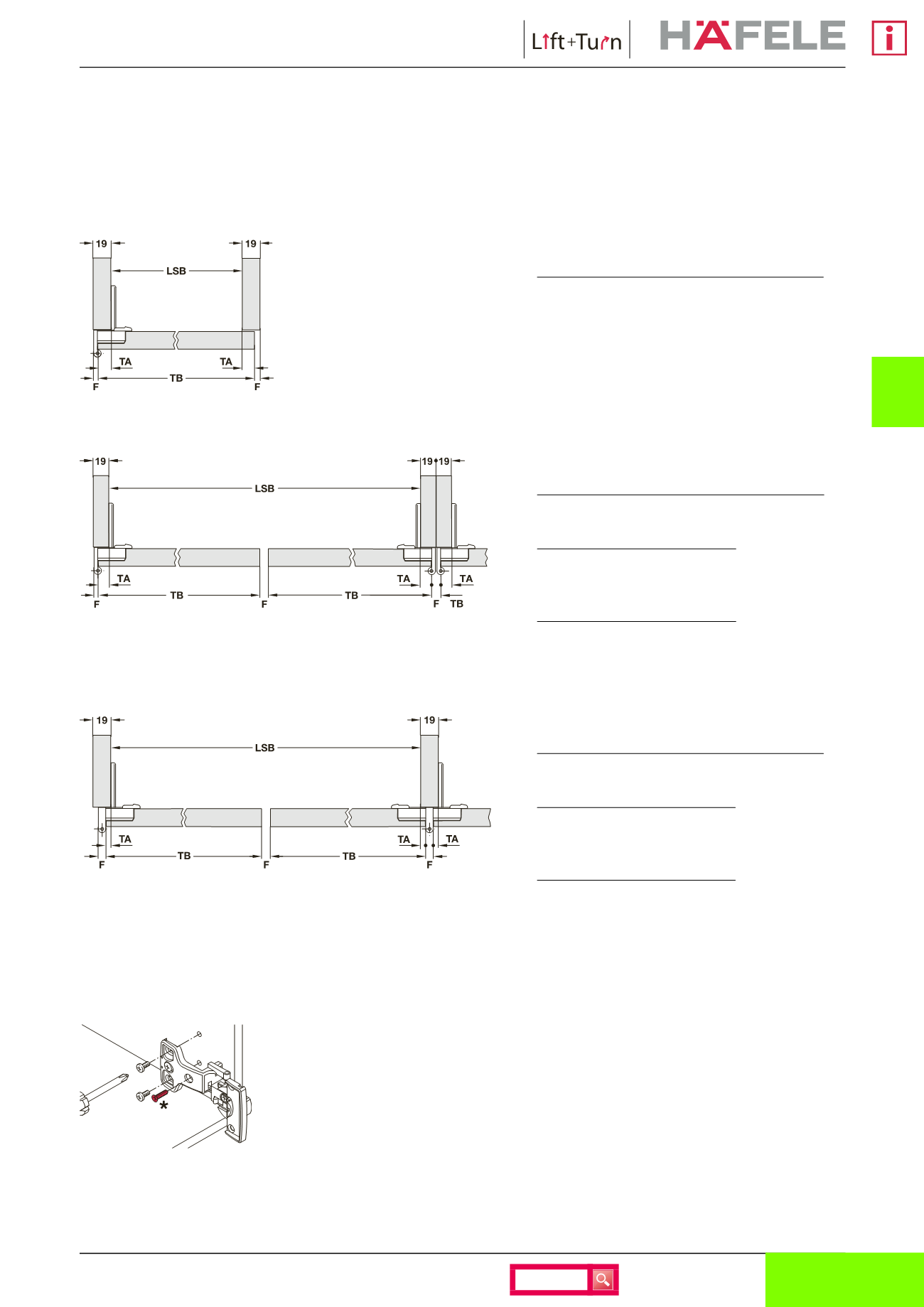

Razlaga slike
LSB = svetla širina omare
TA = pripir vrat
TB = širina vrat
F = fuga
Pomembno navodilo za pritrditev zgibnega kraka
Korpus z 1 vrati
Zunanja širina omare
400 mm
Debelina stranske stene 2 x 19 mm – 38 mm
Svetla širina omare
362 mm
LSB + (2 x TA)
= Širina vrat
Primer
362 mm + (2 x 16 mm)
= 392 mm
Korpus z dvojnimi vrati
Zunanja širina omare
800 mm
Debelina stranske stene 2 x 19 mm – 38 mm
Svetla širina omare
762 mm
LSB + (2 x TA) – (1 x F)
= Širina vrat
2
Primer
762 mm + (2 x 16 mm) – (1 x 6 mm)
= 394 mm
2
Zaporedne knstrukcije z dvojnimi vrati
Zunanja širina omare
800 mm
Debelina stranske stene 1 x 19 mm – 19 mm
Svetla širina omare
781 mm
LSB + (2 x TA) – (1 x F)
= Širina vrat
2
Primer
781 mm + (2 x 6,5 mm) – (1 x 6 mm)
= 394 mm
2
* za zavarovanje zgibnega kraka je treba obvezno
uporabiti tretji vijak
