glavna, ločilna in odmična stikala
w
glavna stikala in stikala za izklop v sili
Vsak obdelovalni in predelovalni stroj je treba po standardu IEC/EN 60204 oz. VDE0113 opremiti
z glavnim stikalom, ki omogoča izklop električne opreme od napajalne napetosti med čiščenjem,
vzdrževanjem in popravilom kot tudi pri daljšem času mirovanja strojev. Pri uporabi dveh ali več
glavnih stikal jih moramo ustrezni blokirati. Toda, priporočljivo je, da uporabite eno večpolno
glavno stikalo (odmično stikalo).
Glavno stikalomora ustrezati naslednjim načinom uporabe:
a) Ločilno stikalo v skladu z IEC/EN 60947-3 in VDE 0660 del 107,
za uporabniško kategorijo AC23-B ali DC–23B.
b) Ločilno stikalo s pomožnim kontaktom (npr. stikalni program A3-10), ki v vsakem primeru
izklopi breme, preden se odprejo glavni kontakti ločilnika.
c) Izklopna zmogljivost mora biti zadostna, da izklopi tok od največjega motorja v blokiranem
stanju skupaj z vsoto obratovalnih tokov vseh drugihmotorjev in/ali uporabnikov.
w
ločilna stikala KG. 20–315 A
Ločilna stikala uporabljamo povsod tam, kjer potrebujemo kompaktna VKLOPNO-IZKLOPNA
stikala z večjo razdaljo kontaktov (ločilnik) in visokim pritiskom kontakta, kar zagotavlja večjo
odpornost proti kratkemu stiku.. Zato jih uporabimo kot glavno stikalo po IEC/EN 60204 oz. VDE
0113 z blokado, prekritjem sponk in s prisilnim aktiviranjem kontaktov. Ločilno stikalo po IEC/EN
60947-3 in VDE 0660-107 ima ločilno razdaljo za 690 V. Motorsko stikalo je 3-polno ali 4-polno.
V skladu z IEC/EN 60947-3 oz. VDE 0660-107 imajo stikala serije KG visoko AC 3 in AC 23 A
stikalno zmogljivost.
w
odmična stikala 10–250 A
Odmična stikala so uporabna praktično za vsako želeno aplikacijo in jih lahko uporabimo npr. kot
motorska stikala, glavna stikala, krmilna stikala in stikala za instrumente. SCHRACKodmična stikala
so sestavljiva, imajo dvakratno prekinitev po polu in dva kontakta po preklopni celici. Z velikim
številom različnih stikalnih programov, dodatnega pribora ter tudi ročajev in oznak so možne
skoraj neomenjene kombinacije. Stikala vseh verzij so sestavljena iz stikalnegamehanizma in stikal-
nega paketa. Stikalni odmikač ima pogon s stabilno in trdno aluminijasto osjo. Stikalni mehanizem
določi stikalni kot in številopreklopnihpoložajev. Stikala vseh velikosti in izvedb so lahkonačeloma
izdelana z različnimi stikalnimi koti:
90°, 60°, 45° ali 30°.
w
Opomba
Vsa stikala tudi z možnostjo zaklepanja ali osvetlitve ročaja po naročilu!
w

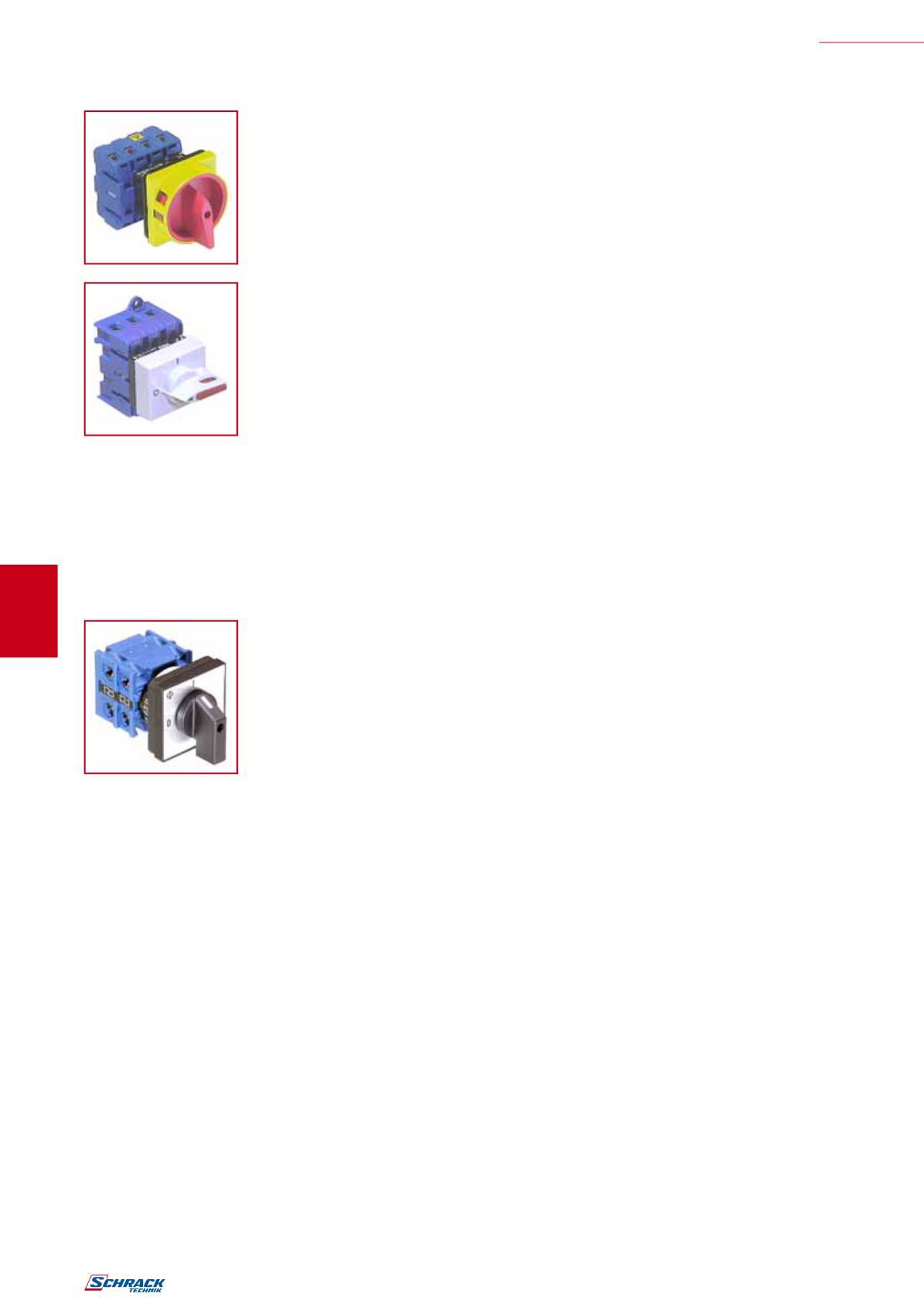

Glavna, ločilna in odmična stikala – splošne informacije
kg stikalo
CG STIKALO
KG STIKALO ZA NA LEVETV
