Stran
193

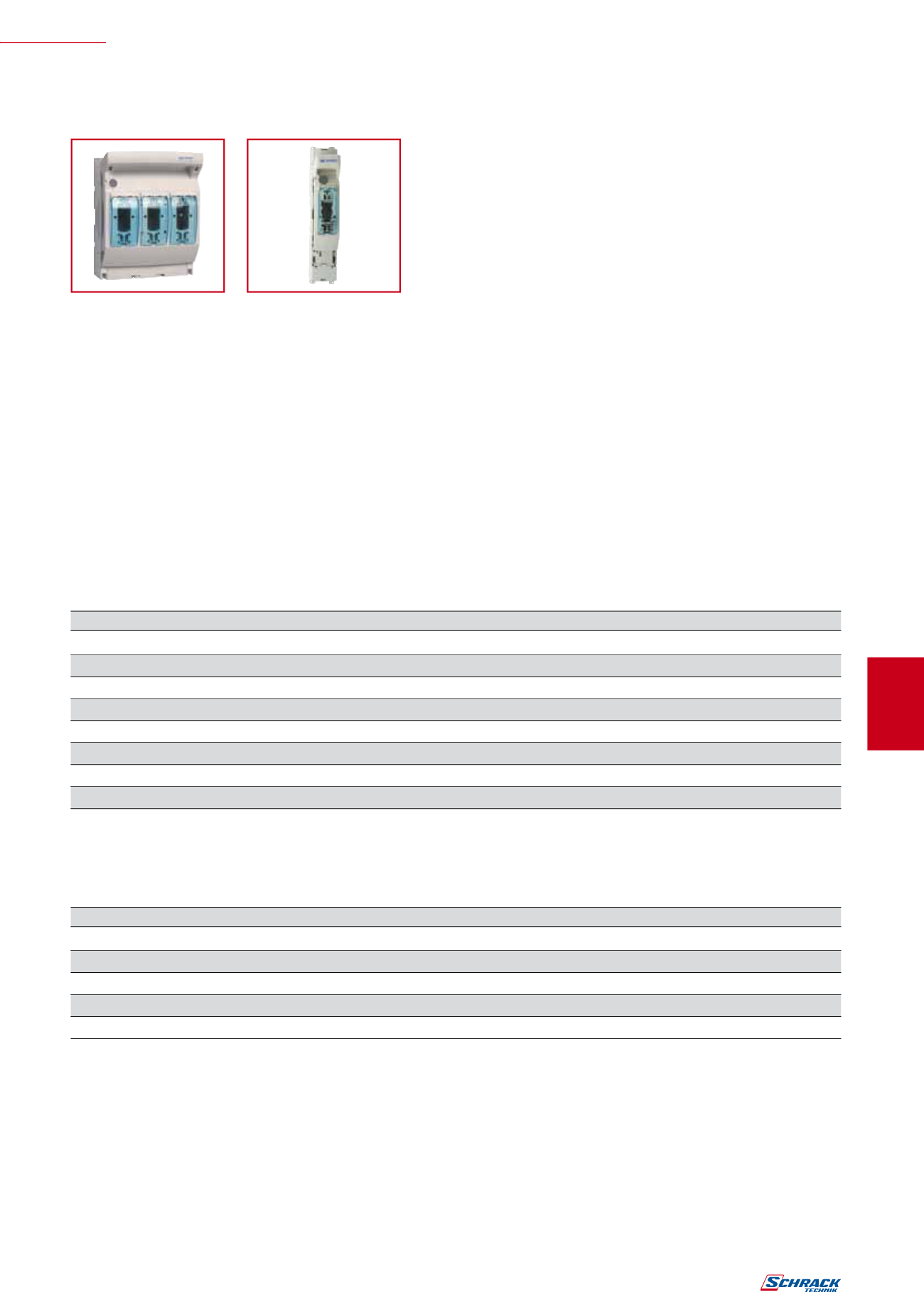

VAROVALČNA STIKALA NV
w
vAROVALČNA STIKALA `Arrow bloc´
velikost 1 do 3
is505059
is505227
w
tehnični PODATKI
• naznačena obratovalna napetost:
400 V
AC
500 V
AC
690 V
AC
440 V
DC
,
• naznačeni obratovalni tok, velikost 1: 250 A
250 A
200 A
250 A
50 kA,
• naznačeni obratovalni tok, velikost 2: 400 A
400 A
315 A
400 A
80 kA,
• naznačeni obratovalni tok, velikost 3: 630 A
630 A
500 A
-
80 kA,
• uporabniška kategorija:
AC23B
AC22B
AC21B
DC21B,
• naznačena izolacijska napetost: 1000 V,
• naznačena udarna napetost: 12 kV,
• frekvenca, velikost 1: 50–60 Hz; velikost 2 in 3: 45–62 Hz,
• priključek, velikost 1 in 2: M10; Cu največ D.: 18mm; največ 2 x 150mm
2
Cu oziroma 2 x 185mm
2
Al,
• priključek, velikost 3: M12; Cu največD.: 24mm; največ 2 x 185mm
2
Cu in 2 x 240mm
2
Al,
• izguba brez NV: velikost 1: 4W/pol, velikost 2 in 3: največ 48W po napravi,
• temperatura okolja
T
U
: –25 °C do +55 °C.
w
SCHRACK-INFO
• tehnični podatki po IEC 947 / EN 60947,
• velikost 1: 1- do 4-polno, velikost 2 in 3: 3-polno,
• stopnja mehanske zaščite: IP 20.
w
varovalčna stikala `Arrow bloc´
velikost 1 do 3 – pribor
opis
mere (ŠxVxG) mm
šifra
1-polno velikost 1 - 250 A, M 10
71x238x110,55
IS505227
2-polno velikost 1 - 250 A, M 10
142x238x110,5
IS505228
3-polno velikost 1 - 250 A, M 10
185x238x110,5
IS505226
3-polno velikost 1 - 250 A, M 10 z nadzorom stanja varovalk
185x238x187
IS505266
4-polno velikost 1 - 250 A, M 10
256x238x110,5
IS505229
3-polno velikost 2 - 400 A, M 10
205x259x156
IS505250
3-polno velikost 2 - 400 A, M 10 + z nadzorom stanja varovalk
205x259x207
IS505255
3-polno velikost 3 - 630 A, M 12
256x270x246
IS505295
opis
šifra
blokada pokrova, 1 komplet = 3 kos
IS505736
komplet za plombiranje
IS505737
adapter 1ST8 velikost 1 za 100mm zbiralčni sestav
IS505881
adapter 2ST8 velikost 2 za 100mm zbiralčni sestav
IS505882
adapter 3ST8 velikost 3 za 100mm zbiralčni sestav
IS505883
