NAMIGI IN REŠITVE
Priključitev lameliranega bakra brez vrtanja oz.
okroglega vodnika brez kabelskega čevlja (Cu in Al)
glej varovalčna stikala NV/Pribor.
w

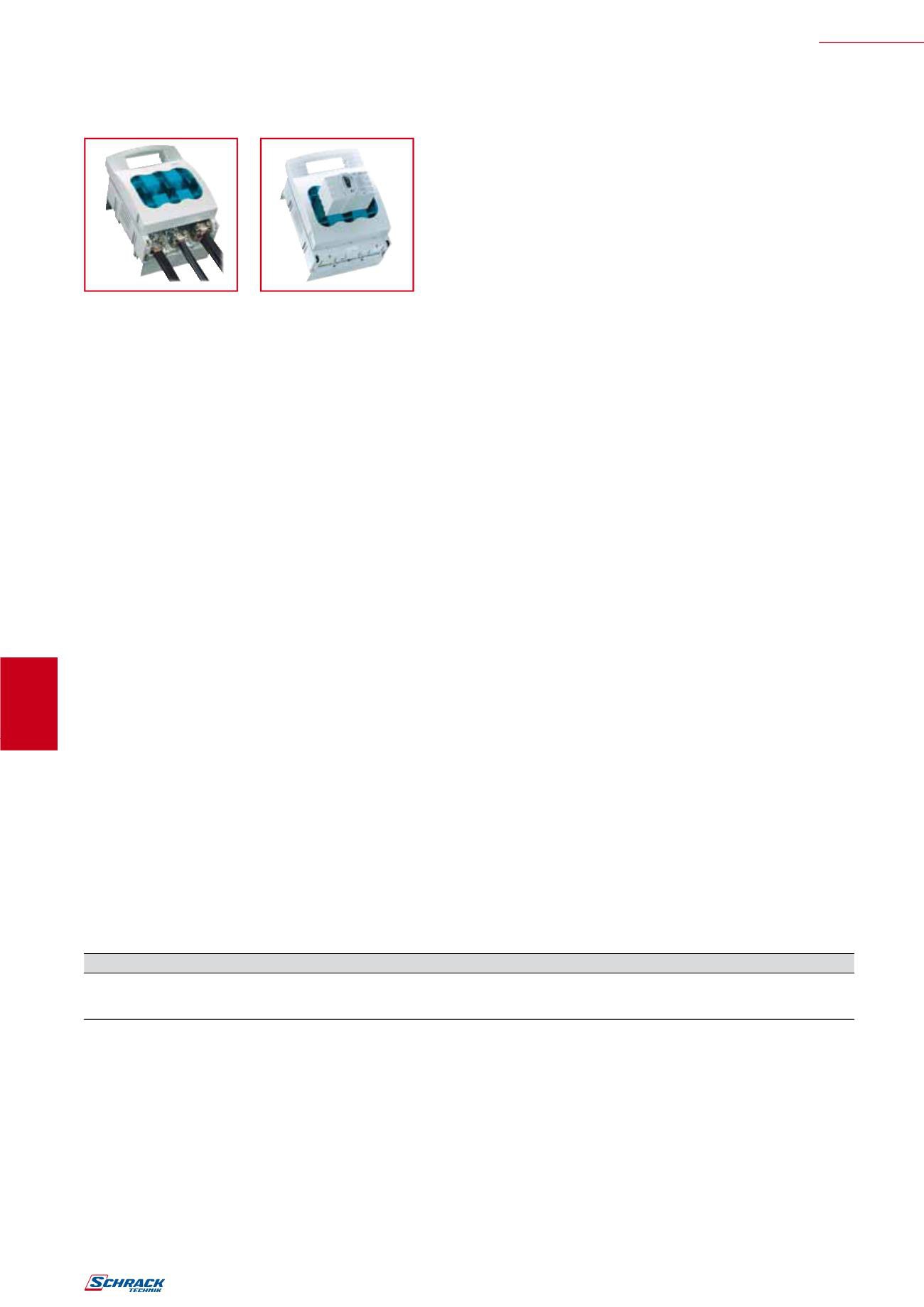

varovalčna stikala NV Quadron Volbreaker –
SPLOŠNE INFORMACIJE
SI332060
SI331980
w
Schrack-info
• vel. C00, 00, 1, 2, 3,
• vel. 00 - vel. 3 alternativno z nadzorom stanja varovalk,
• montaža brez vrtanja za izvedbe do vel. 3, v enem delovnem
koraku istočasnomehanska montaža in električni priklop,
• prosta izbira odvoda (zgoraj/spodaj) pri izvedbi za zbiralnični
sistem,
• gasilne komore,
• pomoč pri vklopu,
• preizkusna okna, samozapiralna na IP 30,
• tok AC (50/60 Hz), naznačena obratovalna napetost:
690 V,
• naznačena izolacijska napetost: vel. 000 = 690 V;
vel. 00-3 = 800 V,
• naznačena udarna napetost: 6 kV,
• naznačeni obratovalni tok: vel. 000 = 125 A; vel. 00 = 160 A;
vel. 1 = 250 A; vel. 2 = 400 A; vel. 3 = 630 A,
• uporabniška kategorija: vel. 000 AC-23 B (400 V),
AC-22 B (500 V), AC-21 B (690 V),
• uporabniška kategorija: vel. 00 AC-23 B (440 V), AC-22 B
(500 V), AC-21 B (690 V), DC-22 B / DC-21 B (250 V),
• uporabniška kategorija: vel. 1-3 AC-23 B (690 V),
DC-22 B (440 V),
• naznačena vklopna zmogljivost: 50 kA
(temenska vrednost 105 kA),
• za NV taljive vložke DIN 43620 vseh karakteristik z izgubami vel.
000 do 7,5W: vel. 00 do 12W:
vel. 1 do 23W: vel. 2 do 34W: vel. 3 do 48W na fazo.
Velikost/OPIS/NAZIVNI TOK
MERE (ŠxVxG) mm
ŠIFRA
vel. 000/priključna sponka 50mm
2
,
priključek zgoraj/spodaj/125 A
89x200x89,5
SI332160
w
SCHRACK-INFO
• možnost izbire priključka zgoraj/spodaj,
• za zbiralke 12 - 30 x 5/10; TT-, TTT-profil.
w
Quadron Volbreaker DO 100 a – velikost 000 (00c)
tip varovalčno stikalo
60 mm zbiralčni sestav
