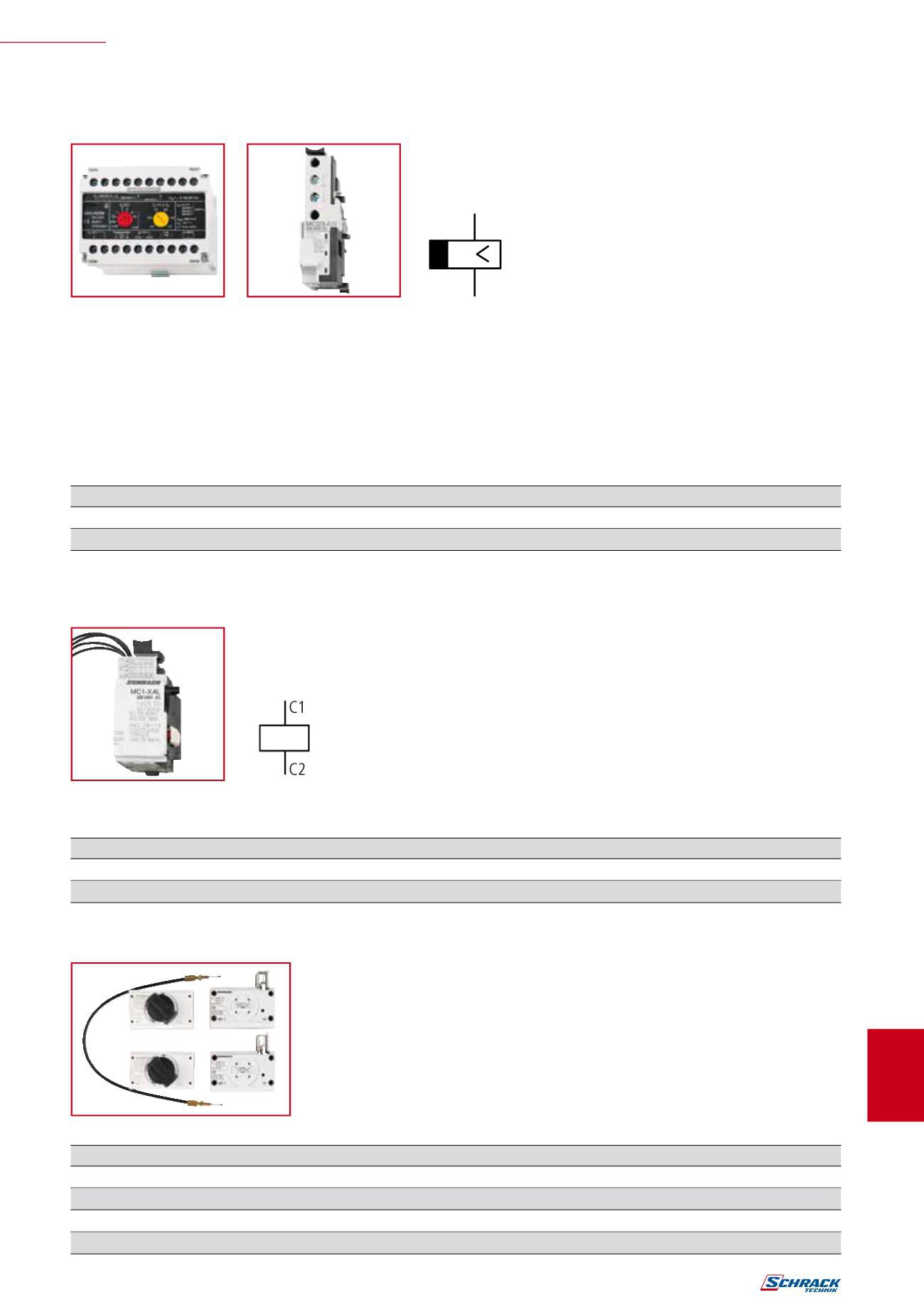

Stran
305
mc – velikost 1 / do 160 A
D1
D2
U
mc199471
mc496189
opis
tip
šifra
zakasnitvena enota
MC-UVU
MC196154
poseben podnapetostni sprožnik za zakasnitveno enotoMC1
MC1-XUVL
MC191607
w
SCHRACK-INFO
• če napetost pade za manj kot 0,07–16 s, se
MC-odklopnik ali N-očilno stikalo ne izklopi,
• primeren za vse napetosti:
220–240 V AC 50/60 Hz
380–440 V AC 50/60 Hz
480–550 V AC 50/60 Hz
24 V AC/DC
w
Podnapetostni sprožnik in zakasnitvena enota
TIPa mc-xuvl in mc-uvu
w
SCHRACK-INFO
Dodatno sta potrebna še vrtljivi ročaj na stikalu ali vrtljivi ročaj z vratno sklopko.
Ni možno kombiniranje z daljinskim pogonom in tudi ne z okvirjem za čelnomontažo.
Za izdelavomehanske blokade sta potrebni vsaj 2mehanski blokadi.
Bovden kabel se naroči posebej.
w
mehanske blokade zamc1
mc191581
Opis
tip
šifra
mehanska blokada
MC1-XMV
MC191581
bovden kabel 225 mm
MC-XBZ225
MC191585
bovden kabel 600 mm
MC-XBZ600
MC191586
bovden kabel 1000 mm
MC-XBZ1000
MC191587
napetost
Verzija
tip
šifra
24 V AC/DC
dodani 3 m kabla
MC1-XAL24AC/DC
MC199736
208–250 V AC/DC
dodani 3 m kabla
MC1-XAL230 AC/DC
MC199744
w
SCHRACK-INFO
• brez pomožnega kontakta,
• proženje stikala pri napetostnem impulzu ali priklopu trajne napetosti.
w
Tehnični podatki
Ko je na napetostnem sprožniku prisotna napetost, je dotik glavnih kontaktov
stikala ob poskusih vklapljanja zanesljivo preprečen. Napetostnega sprožnika
ni mogoče vgraditi sočasno s podnapetostnim sprožnikom ali prehitevalnim
pomožnim kontaktommc1-XHIV.
w
Napetostni sprožnik
tipi mc1-xal
mc199744
w
Tehnični podatki
• čas zakasnitve nastavljiv med 70ms in 4 s,
• z dodatnim zunanjim kondenzatorjem:
30.000
m
F ≥ 35 V do 8 s
90.000
m
F ≥ 35 V do 16 s,
• potreben je poseben podnapetostni sprožnik
MC1-XUVL,
• ni ga mogoče uporabiti v povezavi s prehitevalnim pomožnim
kontaktomMC1-XHIV... ali napetostnim sprožnikomMC1-XA...,
• posamezna montaža zakasnitvene enote
(montaža: DIN-letev ali z vijaki),
• za druge obratovalne napetosti je treba uporabiti krmilni transfor-
mator.
