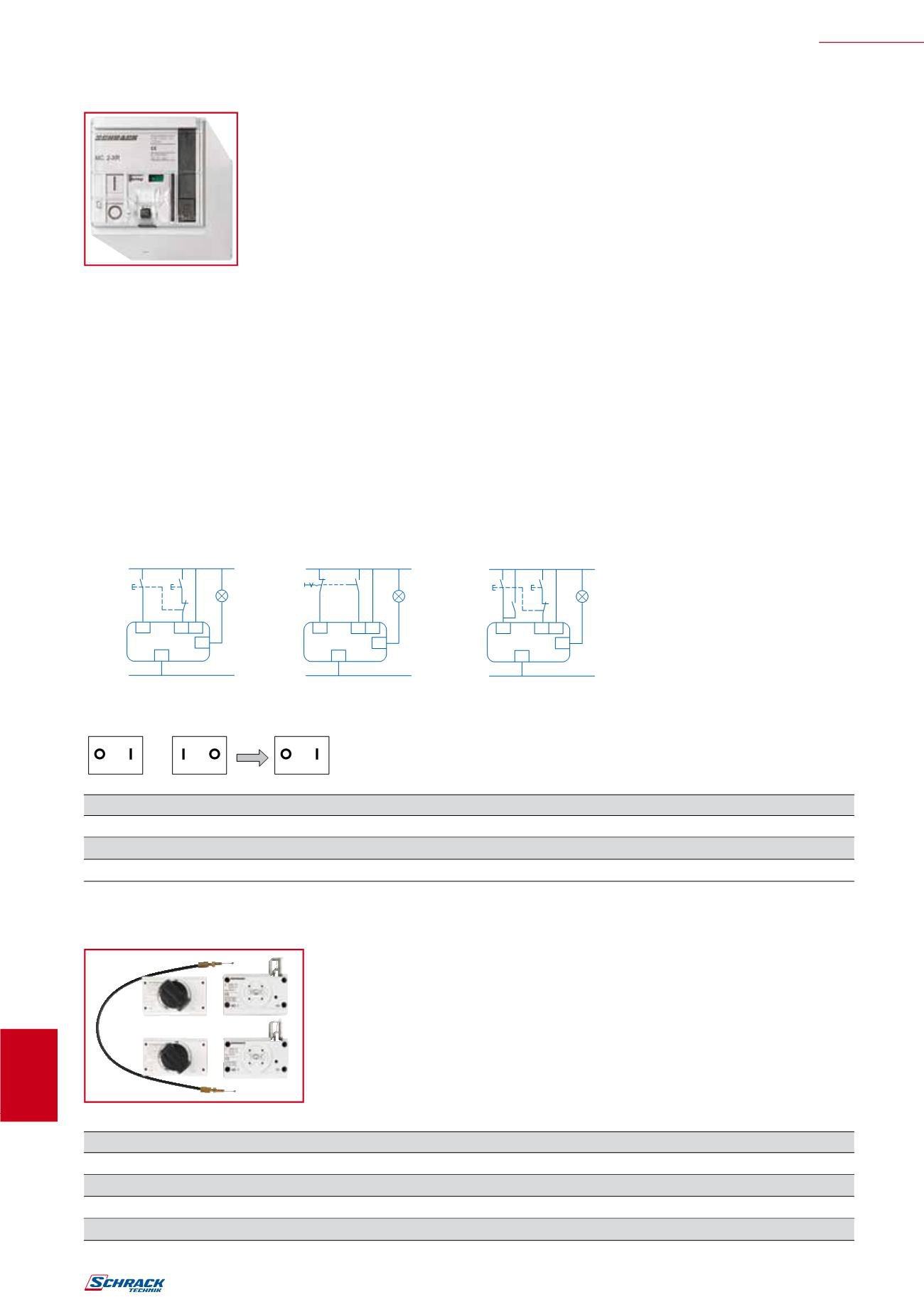

Stran
322
mc – velikost 2 / do 300 A
w
SCHRACK-INFO
Dodatno sta potrebna še vrtljivi ročaj na stikalu ali vrtljivi ročaj z vratno sklopko.
Ni možno kombiniranje z daljinskim pogonom in tudi ne z okvirjem za čelnomontažo.
Za izdelavo mehanske blokade sta potrebni vsaj 2 mehanski blokadi. Bovden kabel se
naroči posebej.
w
mehanska blokada zamc2
mc191581
Opis
tip
šifra
mehanska blokada
MC2-XMV
MC291582
bovden kabel 225 mm
MC-XBZ225
MC191585
bovden kabel 600 mm
MC-XBZ600
MC191586
bovden kabel 1000 mm
MC-XBZ1000
MC191587
mc299832
w
daljinski pogon za mc2
w
SCHRACK-INFO
• daljinske pogone je mogoče kombinirati z odklopniki MC in ločilnimi stikali MC-N, ne pa tudi
z ločilnimi stikali MC-PN,
• stikala ni dovoljeno sočasno izklapljati z daljinskim pogonom in prožiti s podnapetostnim ozi-
roma napetostnim sprožnikom.
w
Tehnični podatki
• vklop in izklop ter ponastavitev s trajnim ali impulznim
kontaktom,
• MC299832 je možno sinhronizirati,
• vklopni čas:
≤
60ms zaMC2-XR208-240 AC
≤
170ms zaMC2-XRD208-240 AC,
• možnost ročnega vklopa na mestu samem,
• pavza med vključitvijo in izključitvijo: 3 s se ukaz ne
upošteva,
• funkcija priključka 75:
sporočilo o pripravljenosti na vklop, kadar je pokrov
zaprt in ni zaklenjen,
AC-15: 2 A/400 V
DC-13: 0,2 A/220 V
proženje z impulzom
proženje s traj. napetostjo
proženje z impulzom zavt. vračanjem
vnični položaj po izklopupreko
izklopnegapomožnegakontakta
(L1–, L2)
71 72
70
74
75
N
L1
(L1+)
H1
0
I
(L1–, L2)
71 72
70
74
75
N
L1
(L1+)
H1
S
0 I
71 72
70
74
75
N
(L1–, L2)
L1
(L1+)
H1
RHI
0
I
60ms
t
>3 s
60ms
IZKLOP VKLOP
IZKLOP VKLOP
IZKLOP VKLOP
w
Stikalni cikel
w
VEZALNE SHEME
napetost
tip
šifra
208–240 V AC
MC2-XR208-240 AC
MC299832
208–240 V ACmehanska zapora ni mogoče
MC2-XRD208-240 AC
MC299833
dodatno prekritje za 4-polna stikala
MC2-XAVPR
MC296677
HIA
