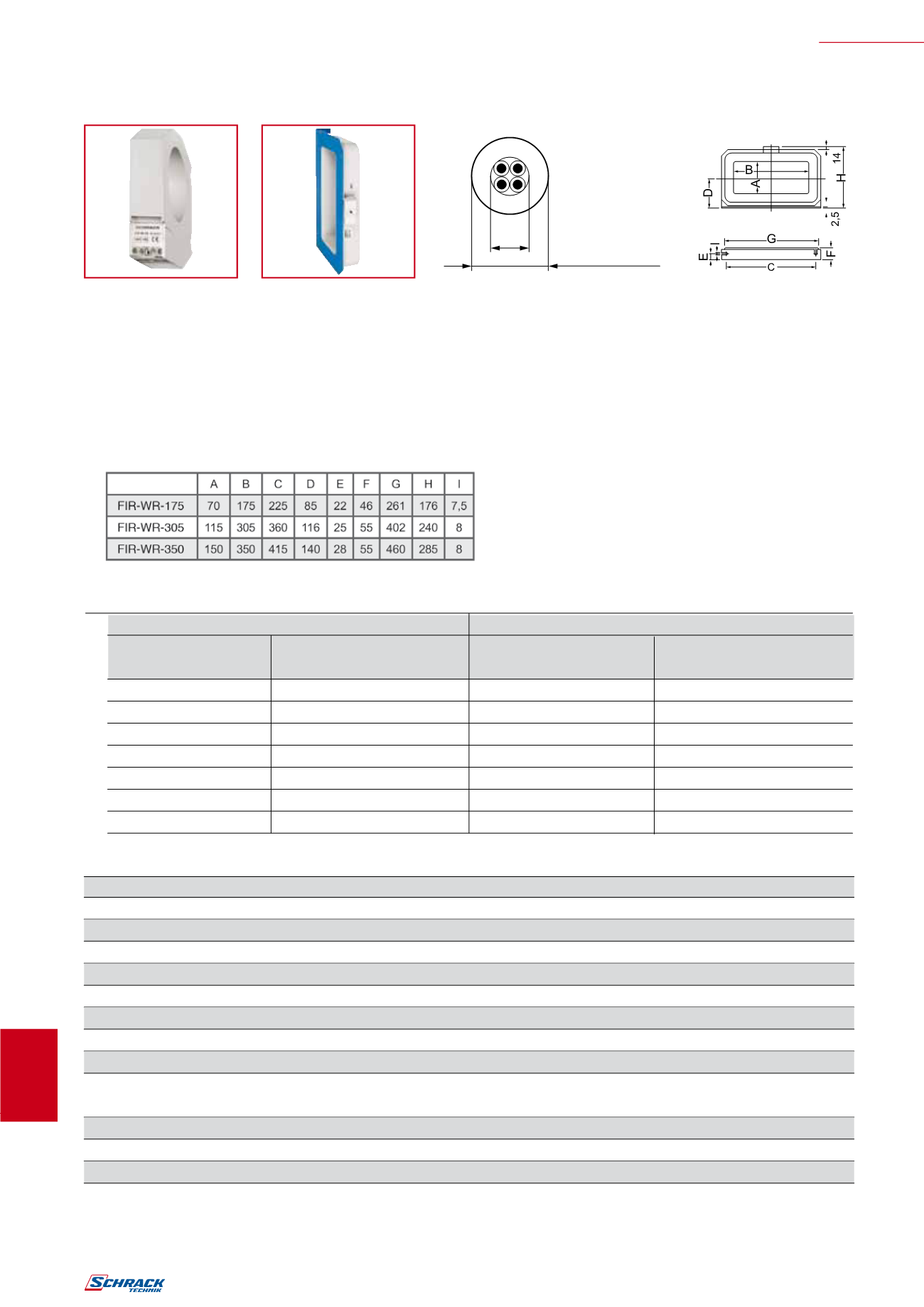

RCD-releji s tokovnikom
w
tokovniki fri-ws, fir-wr
okrogli tokovnik
največi naznačeni tok
premer
razd. energije
motor/kondenzator
tip tokovnika
največi premer vodnika
(A)
(A)
FIR-W-... d1
(mm) d2
50
50
20
13
150
100
30
20
150
100
35
23
400
200
70
47
600
250
105
70
1200
630
140
93
1800
800
210
140
Opis
tip
šifra
okrogli tokovnik
notranji premer 20 mm
FIR–WS–20
MC900020
notranji premer 30 mm
FIR–WS–30
MC900030
notranji premer 35 mm
FIR–WS–35
MC900035
notranji premer 70 mm
FIR–WS–70
MC900070
notranji premer 105 mm
FIR–WS–105
MC900105
notranji premer 140 mm
FIR–WS–140
MC900140
notranji premer 210 mm
FIR–WS–210
MC900210
pravokotni tokovnik
70 x 175 mm
FIR–WR–175
MC910175
115 x 305 mm
FIR–WR–305
MC910305
150 x 350 mm
FIR–WR–350
MC910350
w
Tehnični podatki
w
SCHRACK-INFO
Notranji premer tokovnika (d1) mora biti 1,5-krat večji kot srednji premer vodnika (d2), ki je napeljan skozi tokovnik.
Pri bremenskih krogih z zagonskim tokom < 4 x
I
n
je potrebenmagnetni zaslon (po naročilu).
pravokotni tokovnik
mc900070
mc910305
d1
≥
1.5xd2
d2
Tip
