Stran
30

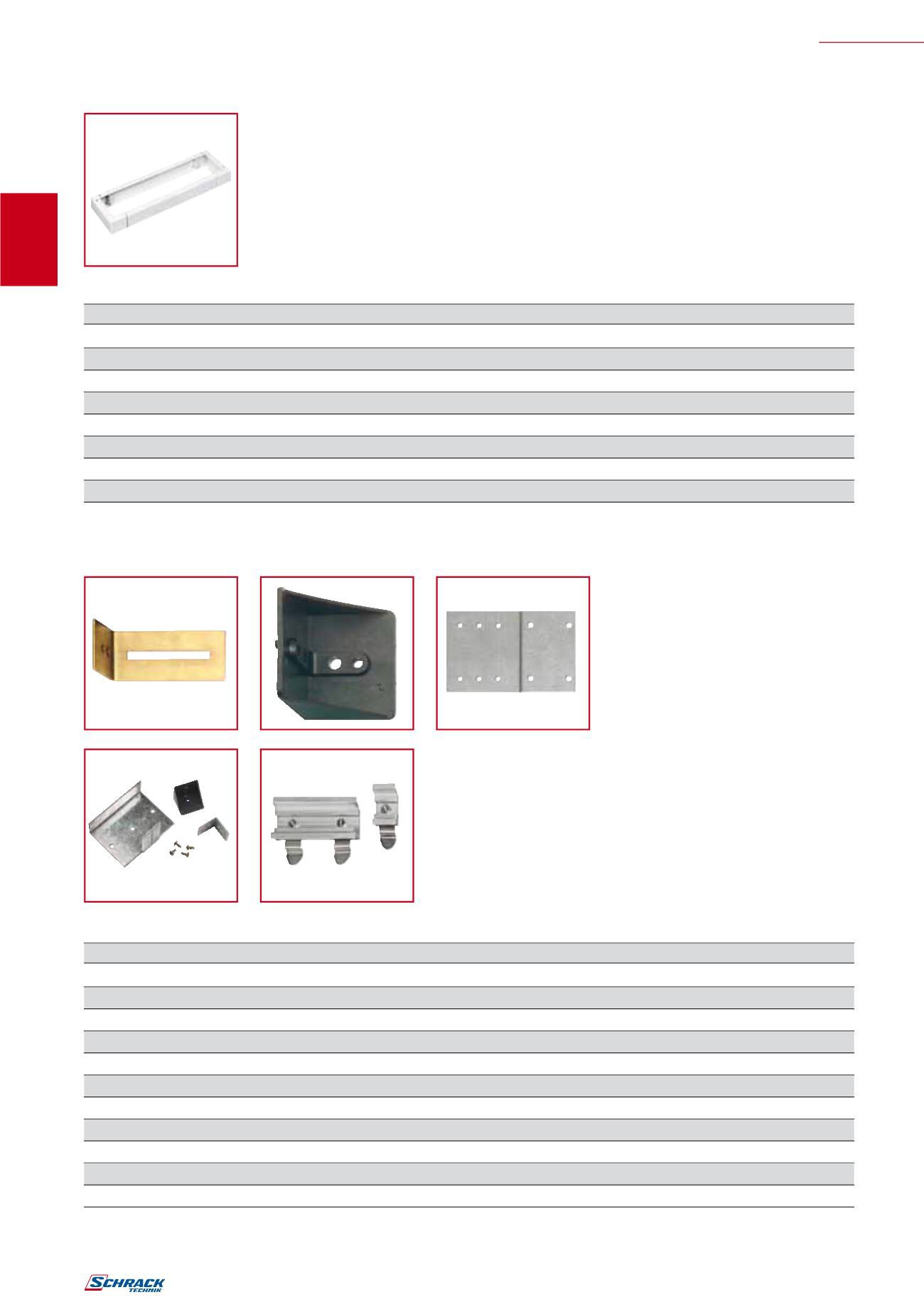

RAZDELILNIKI MODUL 2000
w
SCHRACK-INFO
• podstavek z višino 100mm sestavljen iz para čelnih in para stranskih elementov,
• čelni element uporaben tudi s hrbtne strani,
• stranski deli za nadometne razdelilnike z globino 250, 300 in 400mm,
• za višino podstavka 200mm uporabimo dva kompleta podstavkov po 100mm,
• material: pločevina, pobarvana z elektrostatično naneseno barvo 2,0mm,
• barva: RAL 7035.
w
Podstavek za nadometne razdelilnike MODUL
w
SCHRACK-INFO
• montažni kotnik iz umetne
mase, kot vmesna izolacija po
ÖVE-IM 12,
• možna pritrditev na vse stranice
razdelilnikov SHRACK,
• za pritrditev MODUL-montažnih
letev inmontažnih plošč,
• kovinski montažni kotniki za
ozemljitev, pocinkani, 2mm,
• globinski podaljšek stranice za
vgradnjo večjih globljih stikalnih
naprav na stranice razdelilnika.
w
MONTAŽNI KOTNIKi, globinski podaljški stranic, adapter
il900253
il900025
il900221
bn900019/bn900022
il900408/il900026/im010829
OPIS
MERE (ŠxGxV) mm
TIP
ŠIFRA
čelni element za širino 1 ZP
380x100
SFR1
IL091100
čelni element za širino 2 ZP
590x100
SFR2
IL091200
čelni element za širino 3 ZP
810x100
SFR3
IL091300
čelni element za širino 4 ZP
1030x100
SFR4
IL091400
čelni element za širino 5 ZP
1230x100
SFR5
IL091500
stranski element 250mm (1 par)
250x100
SST25
IL091125
stranski element 300mm (1 par)
300x100
SST30
IL091130
stranski element 400mm (1 par)
400x100
SST 40
IL091140
OPIS
TIP
ŠIFRA
kotnik za 60mm kabelske kanale
KKW
IL900408
kovinski montažni kotnik, vključno z vijaki, nastavljiv
MTW-V
IL900253
montažni kotnik iz umetnemase, vključno z vijaki
KSW
IL900025
kovinski montažni kotnik, vključno z vijaki
MTW
IL900026
kovinski univerzalni kotnik, dolžina 130mm
MUW 13
IM010829
adapter 1 za vse globine (68mm) za nove nizke naprave
-
BN900022
adapter 2 za vse globine (68mm) za nove nizke naprave
-
BN900021
adapter 3 za vse globine (68mm) za nove nizke naprave
-
BN900020
adapter 4 za vse globine (68mm) za nove nizke naprave
-
BN900019
globinski podaljšek stranice 110mm
EW-TS
IL900221
zidni nosilecModul 2000
-
IL900020
IL900360
