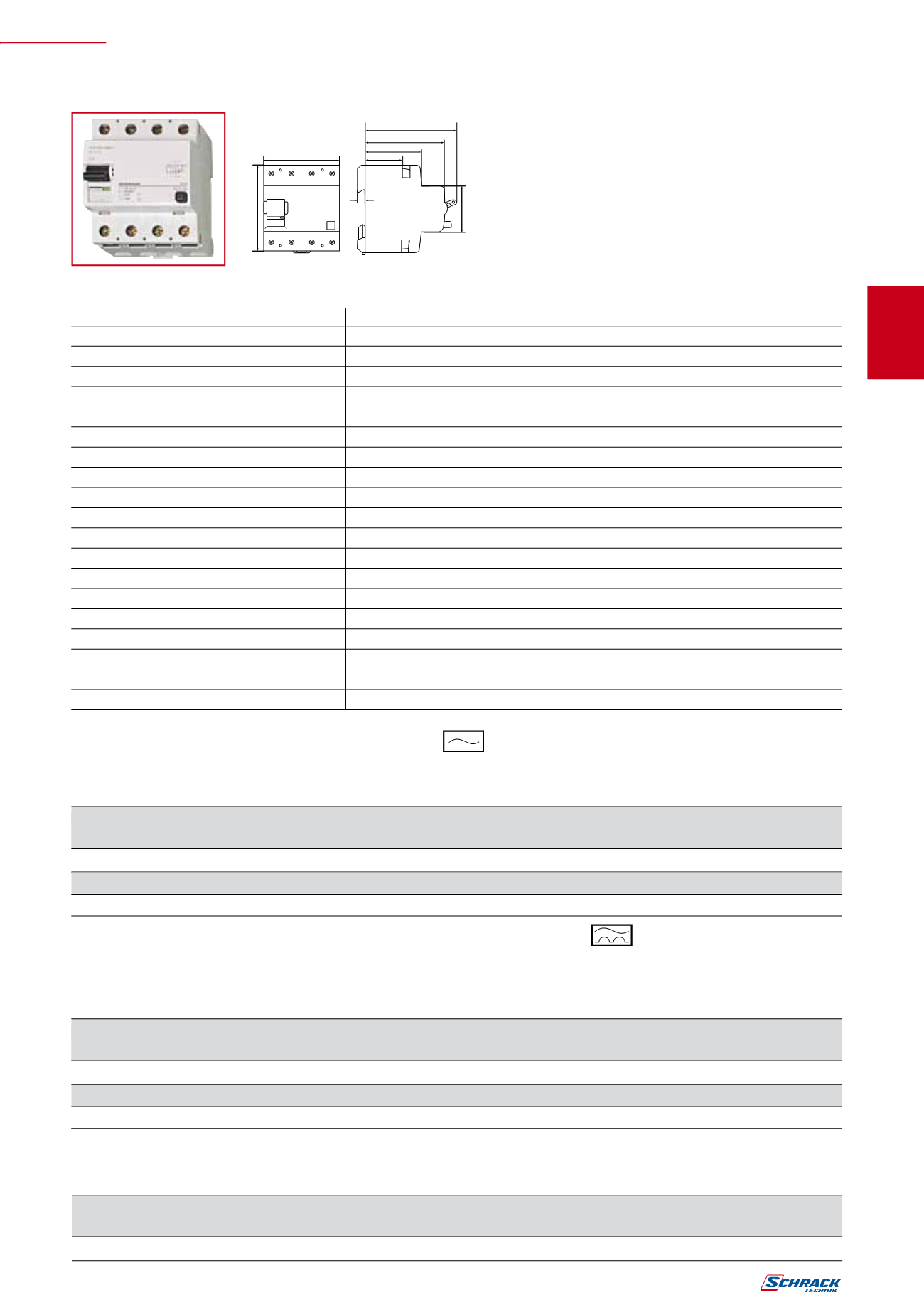

RCD-D 125 A ZA IZMENIČNE TOKE
T
69,5
60
44
31
6
45
72
85
FID
w
TEHNIČNI PODATKI
št. polov:
4-polno
nazivna napetost:
230 V AC/ 400 V AC
frekvenca:
50 Hz
maks. obratovalna napetost:
U
n
+ 10 %
maks. kratkostična predvarovalka:
125 A gL
maks. preobremenitvena predvarovalka:
80 A gL
naznačeni kratkostični tok
I
nc
:
10 kA s predvarovalko
napetost preizkusne priprave:
185 - 440 V AC
temenski zdržni tok:
200 A ring-wave Prüfung 0,5 µs/100 kHz, tip S 300 A (8/20 µs)
temperatura okolja:
-25 °C .. +40 °C
klimatska vzdržljivost:
v skladu z DIN IEC 68 del 2-30: vlažnost, toplota ciklična (25 °C/55 °C; 93 %/97 % rv, 28 ciklov)
vzdržnost na udarce:
trajanje 20 g/20 ms
vzdržnost na vibracije:
>5 g (f
″
80 Hz, trajanje >30 min)
stopnja mehanske zaščite:
IP 40 (po montaži v razdelilniku)
priključne sponke:
eno- in večžični 1x1,5-50 mm
2
, finožični do 1x1,5-35 mm
2
; 2x1,5-16 mm
2
(2-vodn. priključek)
življenjska doba:
≥
5000 stikalnih operacij mehanskih,
≥
2000 stikalnih operacij električnih
ustreza predpisom:
IEC/EN 61008
izguba Pv/maks.:
28 W
pritezni moment priključnih sponk:
3 Nm
zaščita pred dotikom:
po BVG A3, ÖVE-EN6
w
ZAŠČITNA STIKALA NA DIFERENČNI TOK RCD-D 125 A – SPLOŠNE INFORMACIJE
BD057103
w
schrack-info
• vgradna širina 70mm (4 TE),
• kazalnik "izklopljeno",
• delovanje neodvisen od položaja,
• velikost podstavka samo 85mm.
w
SCHRACK-INFO
Dodatna zaščita pri posebnih, neglajenih vrstah enosmernih okvarnih tokov.
Najpogosteje uporabljeni pribor: pomožni kontakt 1 preklopni kontakt + 1odpiralni kontakt BD900030.
w
RCD-D 125 A ZA PULZIRAJOČE ENOSMERNE TOKE
w
RCD-D 125 A selektiv. ZA PULz. TOK., VZDRŽ. NA TOK. SUNKE 3 kA, tip S
w
SCHRACK-INFO
Najpogosteje uporabljeni pribor: pomožni kontakt 1 preklopni kontakt + 1odpiralni kontakt BD900030.
Predvsem kot “glavno RCD (FI)”, selektivno za zaporedno vezana RCD stikala, če
I
∆
N
1
/
3
, 40ms zakasnjeno proženje.
NAZNAČENI TOK/št. polov/
naznačeni diferenčni tok
mere (ŠxVxG) mm VPE
te
tip
šifra
125 A/4/0,03 A
72x85x60
1
4
FID4/125/003-AC BD037103
125 A/4/0,1 A
72x85x60
1
4
FID4/125/01-AC BD037110
125 A/4/0,3 A
72x85x60
1
4
FID4/125/03-AC BD037130
NAZNAČENI TOK/št. polov/
naznačeni diferenčni tok
mere (ŠxVxG) mm VPE
te
tip
šifra
125 A/4/0,03 A
72x85x60
1
4
FID4/125/003-A BD057103
125 A/4/0,1 A
72x85x60
1
4
FID4/125/01-A BD057110
125 A/4/0,3 A
72x85x60
1
4
FID4/125/03-A BD057130
NAZNAČENI TOK/št. polov/
naznačeni diferenčni tok
mere (ŠxVxG) mm VPE
te
tip
šifra
125 A/4/0,3 A
72x85x60
1
4
FID4/125/03-SA BD067130
