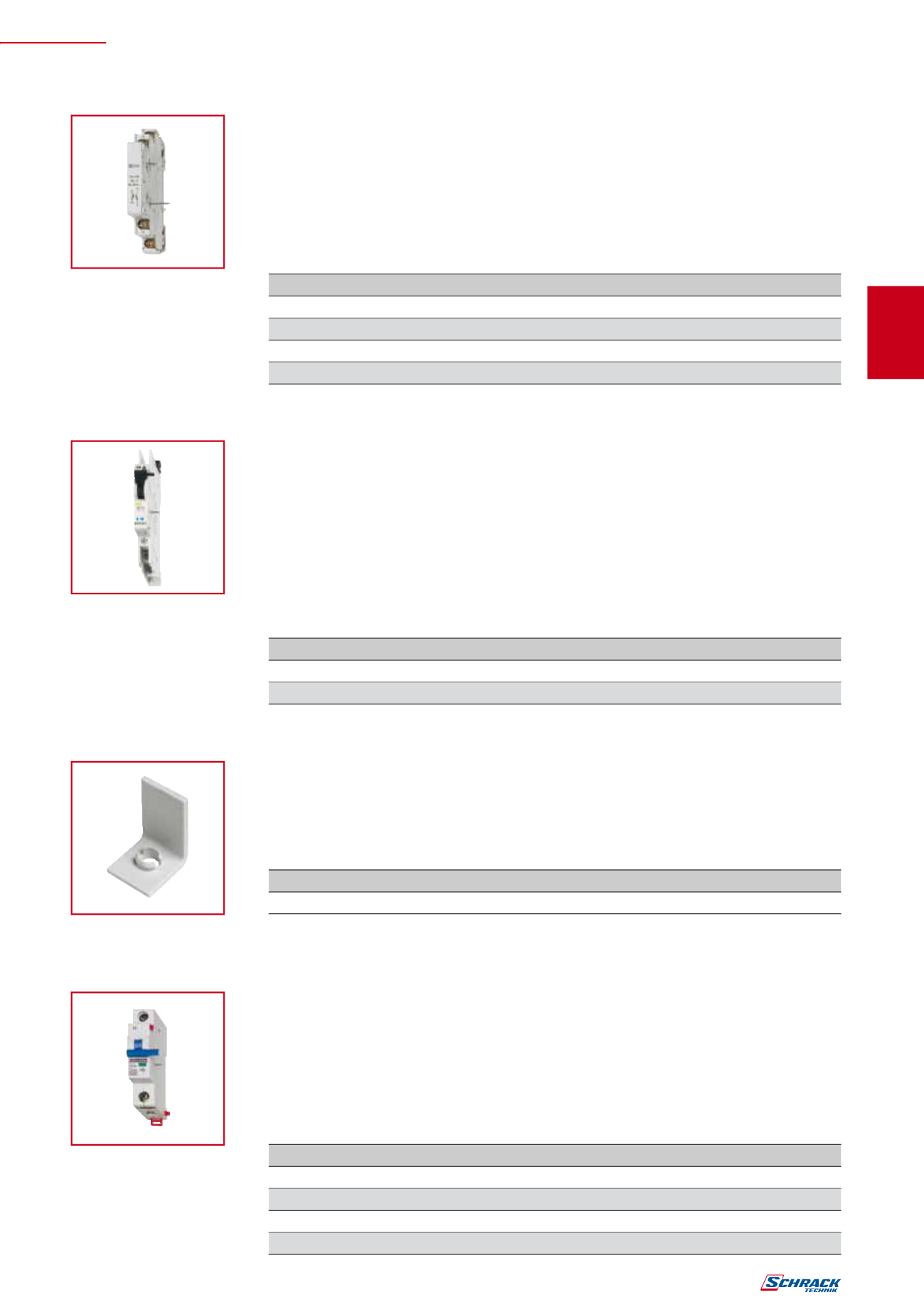

Stran
93
pRIBOR ZA bm, BO (rcbo), BC (rccb), BR in MP
w
POMOŽNO STIKALO ZA KRMILJENJE
w
schrack-info
• naznačeni termični tok: 8 A,
• naznačena napetost: 250 V/440 V AC; 50/60 Hz,
• najnižja obratovalna napetost: 24 V na pol,
• AC13: 6 A/250 V – 2 A/440 V, DC13: 4 A/60 V – 0.5 A/230 V,
• predvarovalka: 4 A gL/gG ali SI-H največ,
• kontakti: 1 odpiralni + 1 zapiralni,
• možnost prigraditve, namestitev z leve.
Opis
MERE (ŠxVxG) mm
ŠIFRA
1 zap. + 1 odp. kont. za BC (RCCB) vijačna pritrditev
8,8x80x65,5
BD900002
1 zap. + 1 opd. za BM in BO (RCBO) vijačna pritrditev
8,8x80x65,5
BD900006
1 zap. + 1 odp. za BM (MCB) in BO (RCBO) zaskočna pritrd.
8,8x80x65,5
BM900001
1 zap. + 1 odp. BR vijačna pritridtev
9x90x65,5
BR900005
BD900002
w
SIGNALNI KONTAKT PROŽENJA
w
schrack-info
• naznačeni termični tok: 5 A,
• naznačena napetost: 250 V/440 V AC; 50/60 Hz,
• najnižja obratovalna napetost: 5 V AC/DC na pol,
• najnižja obratovalni tok: 10mA na pol,
• predvarovalka: 4 A gL/gG največ,
• AC12: 2 A 230 V, AC15: 1 A 230 V, DC12: 0,5 A 110 V,
• 2 preklopna kontakta (funkcija ročni izklop in sprožitev) ali 1 preklopni kontakt
(funkcija ročni izklop in proženje) + 1 preklopni kontakt (samo funkcija proženja),
• za uporabo s serijama BM, BC (RCCB) do 63 A, možnost prigraditve.
Opis
MERE (ŠxVxG) mm
ŠIFRA
2 preklopna kontakta (vijačna pritrditev)
8,8x80x65,5
BD900022
2 preklop. kontakta za BM inMP (zaskočna pritrditev)
8,8x80x65,5
BM900022
BM900022
Opis
MERE (ŠxVxG) mm
ŠIFRA
IP20/BS
17x19x10,5
BS900030
w
schrack-info
• prekritje vijakov priključka za en vijak na pol.
w
zaščitno prekritje IP 20 za SERIJO BM
BS900030
w
napetostni sprožnik
w
schrack-info
• obratovalna napetost tipa 230 V: 110–410 V AC, 110–220 V DC,
• obratovalna napetost tipa 24 V: 12–110 V AC, 12-60 V DC,
• položajni kazalnik,
• možnost dograditve dodatnega kontakta,
• potrebna napajalna moč pri tipu 24 V je pribl. 63 VA,
• za uporabo z BM, MP, BO in BR.
Naznačenanapetost
MERE (ŠxVxG) mm
ŠIFRA
UB = 12–110 VAC 12–60 VDC za BM, MP in BO
17,7 (26,2) x 80 x 75,5
BM900005
UB = 110–415 VAC 110–220 VDC za BM, MP in BO
17,7 (26,2) x 80 x 75,5
BM900006
UB = 12–60 VAC za BR
27 x 80 x 75,5
BR900004
UB = 110–415 VAC za BR
27 x 80 x 75,5
BR900003
BM900006
