naprave za avtomatski in daljinski vklop
1
3
5 7N
2 4 6 8N
L1 L2 L3 N
FSA
SI-H
FI-4p.
A1 A2
OFF / RESET
OFF / RESET
AUTOM
5x
AUTOM
5x
w
schrack-info
Za prostore in naprave (na primer vodovodna črpališča, oddajniki za omrežja DSM, televizijski in radijski repetitorji, počitniški
objekti, stanovanjske hiše ...), v katerih je potrebna visoka zanesljivost obratovanja in kjer ni stalne prisotnosti elektro
vzdrževalcev oziroma uporabnikov. Posebej priporočamo vgradnjo na nevihtno ogroženih področjih. Z ustreznim vmesnikom
(communication center) somožno vklapljanje, izklapljanje in nadzorovanje omogoča prek telefonske linije.
w
tehnični podatki
• mehanska naprava z motornim pogonom in gonilom z elektronskim krmiljenjem za ponovni avtomatski vklop (zaščitnih) sti-
kal serij BM do 63 A, BO (RCBO), BC (RCCB), MP,
• možnost mehanskega zaklepanja s plombo,
• prikaz stanja pripravljenosti za obratovanje (zelena LED, trajno sveti)
,
• alarm signalizacije
(rdeča LED),
• fiksno avtomatski ponovni vklop 5 x,
• stopnjevanje časa ponovnega vklopa,
• signal za alarm na A1/A2 z impulznim kontaktom pri proženju in stalni kontakt po 5. poskusu ponovnega vklopa (pribl.
72 min),
• izbirno stikalo VKLOP/IZKLOP/Reset avtomatsko 5 x,
• pri izpadu napajanja ni motnje funkcije,
• naznačena obratovalna napetost U1/U2: 230–250 V AC,
• relejni izhod za alarm A1/A2: 5 A, 250 V AC,
• dopustni pogoji okolja: montaža v zaprtih prostorih, evropsko normalno podnebje,
• dovoljena temperatura okolja: –25 °C do +40 °C,
• mehanska/električna življenjska doba: 20.000 vklopov/izklopov,
• čas ponovnega vklopa tipičen/najdaljši: takoj/10s ; 10/20 s; 60/70 s; 10/10min; 1/1 h,
• zakasnitev preklapljanja po ukazu: 40 s po priklopu obratovalne napetosti,
• najkrajši razmik za ukaz preklapljanja: 20 s,
• največja tokovna obremenitev: 2 A AC,
• lastna raba: 5W.
Mehanske lastnosti
• kratkostična zmogljivost do največ RCCB/63/4 ali inštalacijskega odklopnika 63/4,
• priključne sponke: 2 x 1,5mm
2
ali 1 x 2,5mm
2
,
• pretezni moment priključka: 0,4 Nm.
w
pozor!
Pozor! Možen nekontroliran zagon naprav!
w

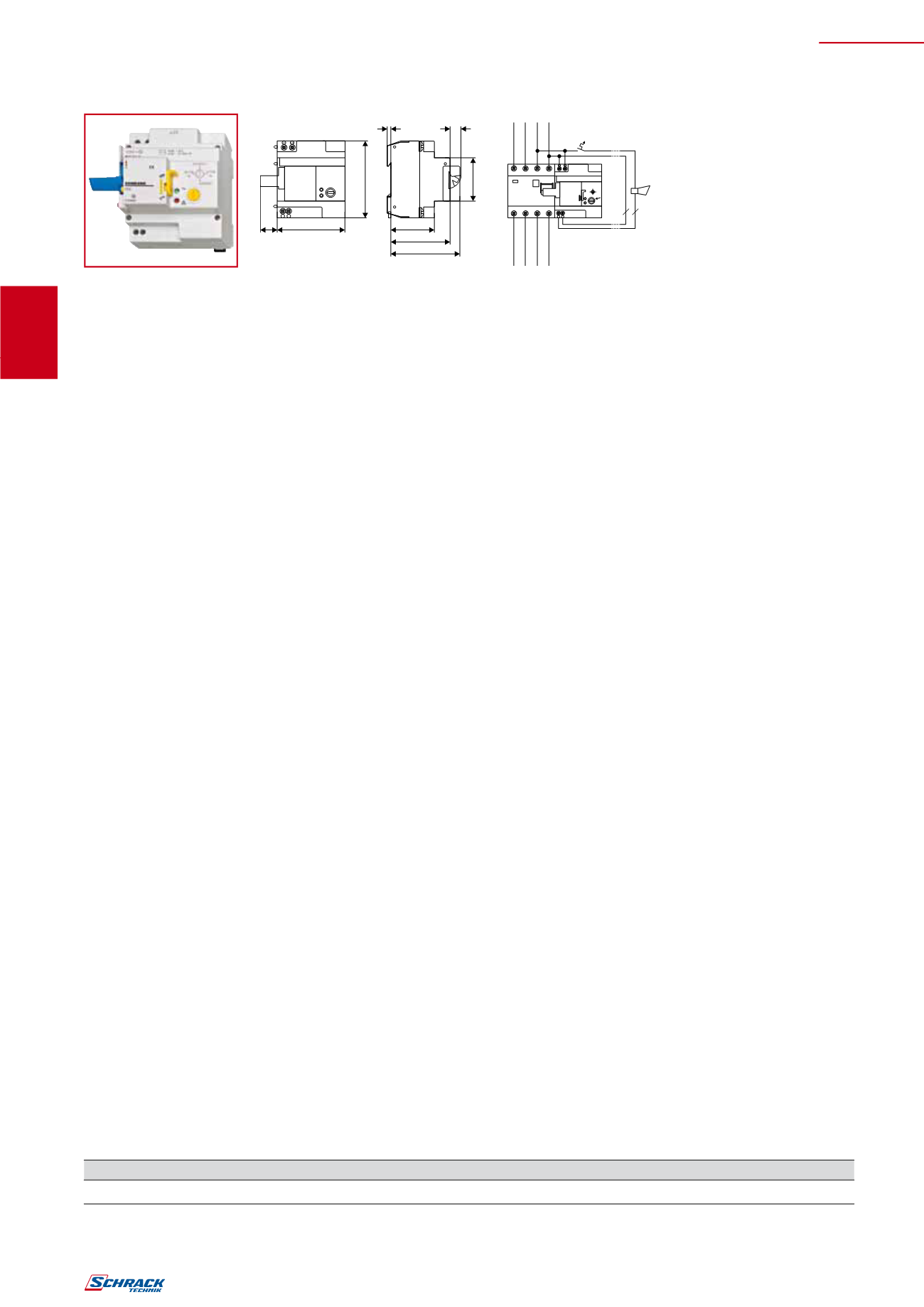

naprava za avtomatski daljinski vklop tip FSA
bd900907
18,4
70
80
5,5
11,8
45
44
60
70
A1 A2
funkcije
MERE (ŠxVxG) mm
ŠIFRA
naprava za daljinski vklop tip FSA 230 VAC
88,4x80x60
BD900907
