100/185 mm zbiralčni sestav
w
TEHNIČNI PODATKI
• vel. 00, 1, 2, 3; 1-pol. ali 3-polni izklop,
• vse velikosti z montažo brez vrtanja,
• za 100mmmedosno razdaljo vel. 00,
• za 185mmmedosno razdaljo vel.00 – vel. 3,
• z naknadnomontažo integriranega tokovnika je možno
upravljanje bremena,
• prosta izbira strani priključka z obračanjem podstavka,
• tudi pri odprti letvi popolna zaščita pred dotikom
po BGV A3,
• gasilne komore,
• mehansko zaklepanje taljivih vložkov,
• preizkusna okna samozapiralna na IP 30
vijakM12, Md 35-40 Nm (vel. 3)
V-direktni priključek (Cu, Al),
• material podstavka, pokrova in prekritja priključkov
brez silikona in klora,
• temperaturna obstojnost: podstavekmin. 170 °C/V0;
pokrov in prekritje priključkov min. 120 °C/V0
• obstojnost na plazeče tokove: podstavek CTI 600
(vel. 00 CTI 200).
• velikost 00:
• frekvenca: 50-60 Hz,
• naznačena obratovalna napetost: 690 V/500 V,
• naznačena izolacijska napetost: 800 V,
• naznačena udarna napetost: 6 kV,
• naznačeni obratovalni in trajni tok: 160 A,
• uporabniška kategorija:
AC-21B (690 V)/AC-22B (500 V),
• naznačena vklopna zmogljivost: 50 kA
(temenska vrednost 105 kA),
• za NV taljive vložke DIN 43620
vseh karakteristik z izgubami do 12W.
• velikost 1, 2, 3:
• frekvenca: 50-60 Hz,
• naznačena obratovalna napetost: 690 V/500 V,
• naznačena izolacijska napetost: 800 V,
• naznačena udarna napetost: 12 kV,
• naznačeni obratovalni tok: 250 A/ 400A/ 630 A,
• uporabniška kategorija:
AC-21B/22B (690 V)/AC-23B (500 V),
• naznačena vklopna zmogljivost:
100 kA (temenska vrednost 220 kA),
• za NV taljive vložke DIN 43620 vseh karakteristik z
izgubami do 23W / 34W / 48W.
w
NV-varovalčne letve vel. 00, 1, 2, 3
Secur LeanStreamer – splošne informacije

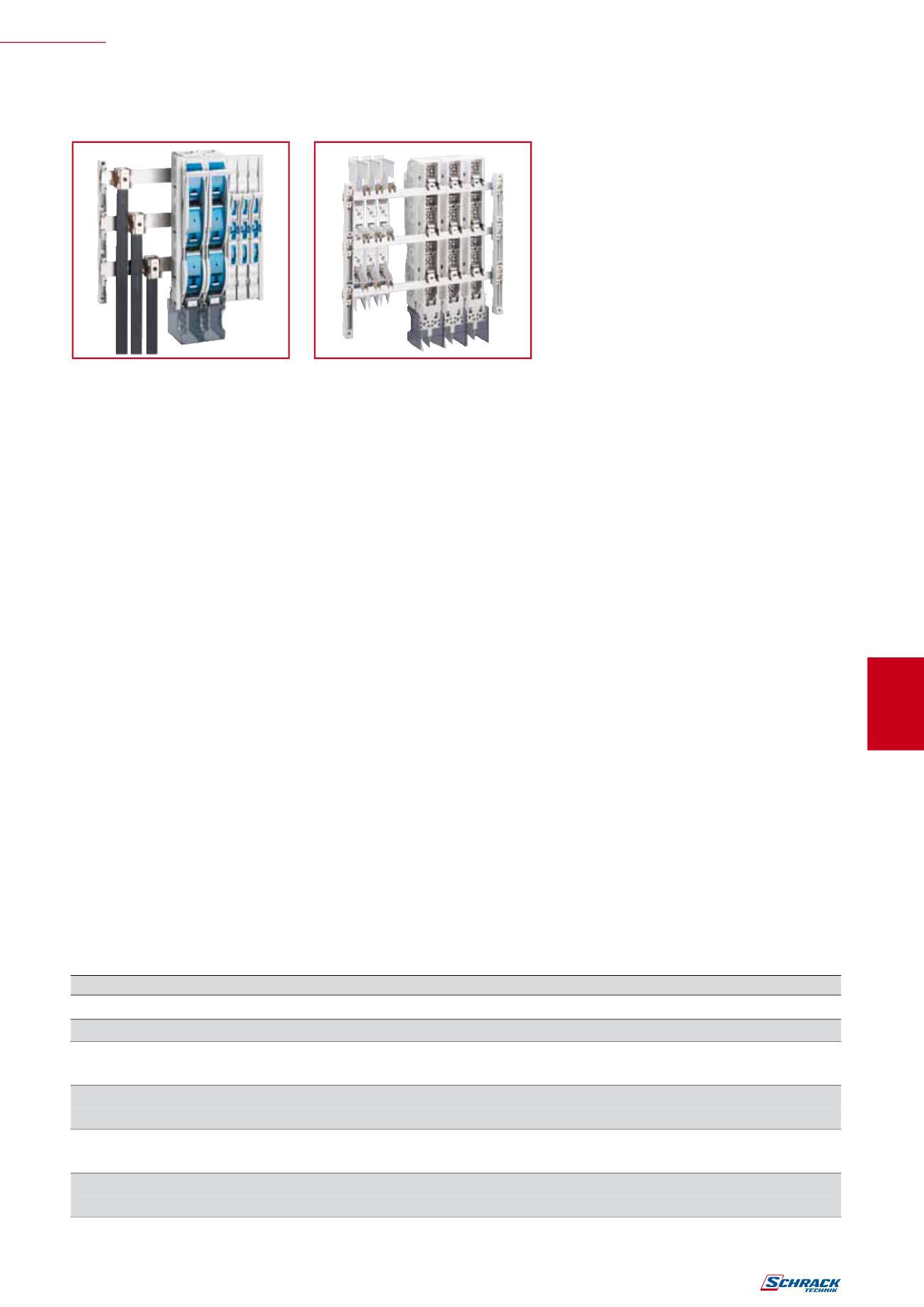

100/185 sprednja stran
100/185 zadnja stran
w
SCHRACK-INFO
Celotna zgradba 185 mm sistema brez
vrtanja zaradi dodatnega stremena za vel.
00 – vel. 3, prav takomožno tudi nosilce
zbiralk SI012300.
w
USTREZA STANDARDOM
VDE 0660 del 107/EN 60 947-3/
IEC 60947-3
OPIS
MERE (ŠxVxG) mm
ŠIFRA
do 160A – velikost 00 TIPVarovalčnA letEV Secur LeanStreamer
100mm sistem, 3-polni izklop/objemka/vijak
49x610x120
SI332350
100mm sistem, 3-polni izklop/objemka/vijak
z elektronskim nadzorom varovalk
49x610x120
SI332860
185mm sistem, direktni priklop, 1-polni izklop,
priključna sponka
49x650x150
SI331030
185mm adapter enojni, 160 A, za priviti,
za SI332350 in SI332860
-
SI332360
185mm adapter enojni, montažo brez vrtanja,
160 A, Cu 10mm, za SI332350 in SI332860
-
SI332820
w
NV-varovalčne letve vel. 00, 1, 2, 3 Secur LeanStreamer
