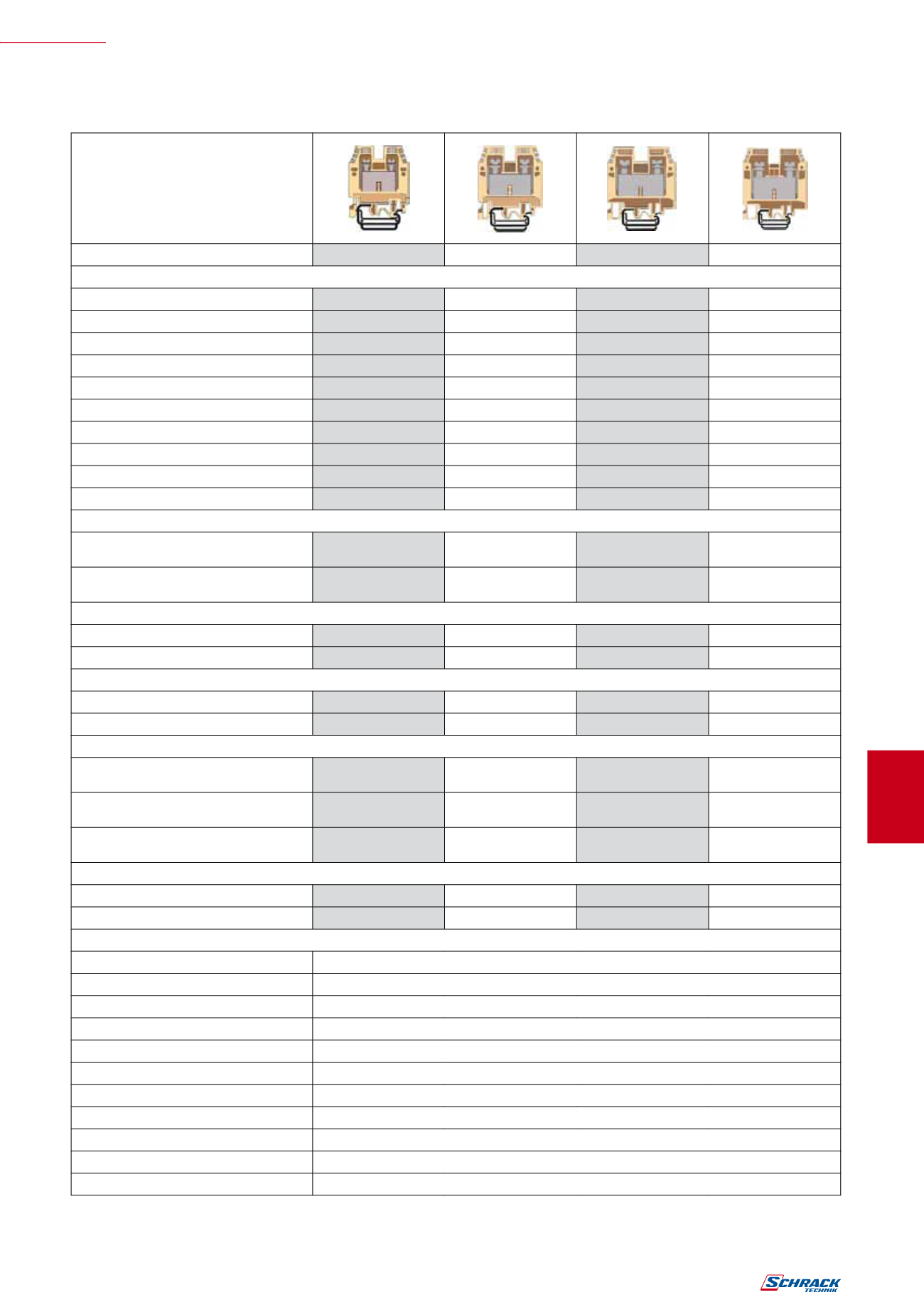

VIJAČNE PREHODNE SPONKE
w
VIJAČNE PREHODNE SPONKE
tip
CBD.16
CBD.35
CBD.50
CBD.70
prerez sponke
prerez sponke
0,5–25mm
2
0,5–50mm
2
0,5–70mm
2
0,5–95mm
2
največji prerez sponke enožični
25mm
2
50mm
2
70mm
2
95mm
2
največji prerez sponke večžični
25mm
2
35mm
2
50mm
2
70mm
2
največji prerez sponke finožični
25mm
2
35mm
2
50mm
2
70mm
2
največji p. sponke finožični s kabel. votlico
16mm
2
35mm
2
50mm
2
70mm
2
treba sneti izolacijo (mm)
18
20
22
26
širinamodula sponk (mm)
12
16
18
20,5
višina / širina / globina (mm)
47 x 12 x 57
52 x 16 x 60
57 x 18 x 62
62 x 20,5 x 71
priteznimoment (preskusni/priporočeni) (Nm)
1,8/3,0
2,0/3,5
2,5/5,0
3,0/8,0
naznačeni tok (A)
104
147
180
250
ŠIFRA
sponka
bež
IK100016
IK100035-A
IK100050
IK100070
sponka
modra
IK101016
IK101035-A
IK101050
IK101070
končna ploščica
končna ploščica bež
IK100216
IK100235-A
IK100250
IK100270
končna ploščicamodra
IK101216
IK101235-A
IK101250
IK101270
ločilna ploščica
ločilna ploščica rdeča
IK108004
IK108005
IK108005
IK108006
ločilna ploščica zelena
IK109004
IK109005
IK109005
IK109006
mostiček
mostiček
za 2 sponki kompl.
IK100505
IK100506
IK100507
IK100508
mostiček
za 10 sponk kompl.
–
–
–
–
mostiček 250mm
vijaki in puše
IK100405
IK100605
IK100406
IK100606
IK100407
IK100607
IK100408
IK100608
končnodržalo
končno držalo vijačno
IK123000
IK123000
IK123000
IK123000
končno držalo, zaskočna pritrditev
IK123001
IK123001
IK123001
IK123001
oznake
številčni trak 1–10
oštevilčenje za CBD . 10 (IK197110)
številčni trak 11–20
oštevilčenje za CBD . 10 (IK197111)
številčni trak 21–30
oštevilčenje za CBD . 10 (IK197121)
številčni trak 31–40
oštevilčenje za CBD . 10 (IK197131)
številčni trak 41–50
oštevilčenje za CBD . 10 (IK197141)
številčni trak 51–60
oštevilčenje za CBD . 10 (IK197151)
številčni trak 61–70
oštevilčenje za CBD . 10 (IK197161)
številčni trak 71–80
oštevilčenje za CBD . 10 (IK197171)
številčni trak 81–90
oštevilčenje za CBD . 10 (IK197181)
številčni trak 91–100
oštevilčenje za CBD . 10 (IK197191)
trak brez napisa
oštevilčenje za CBD . 10 (IK197100)
