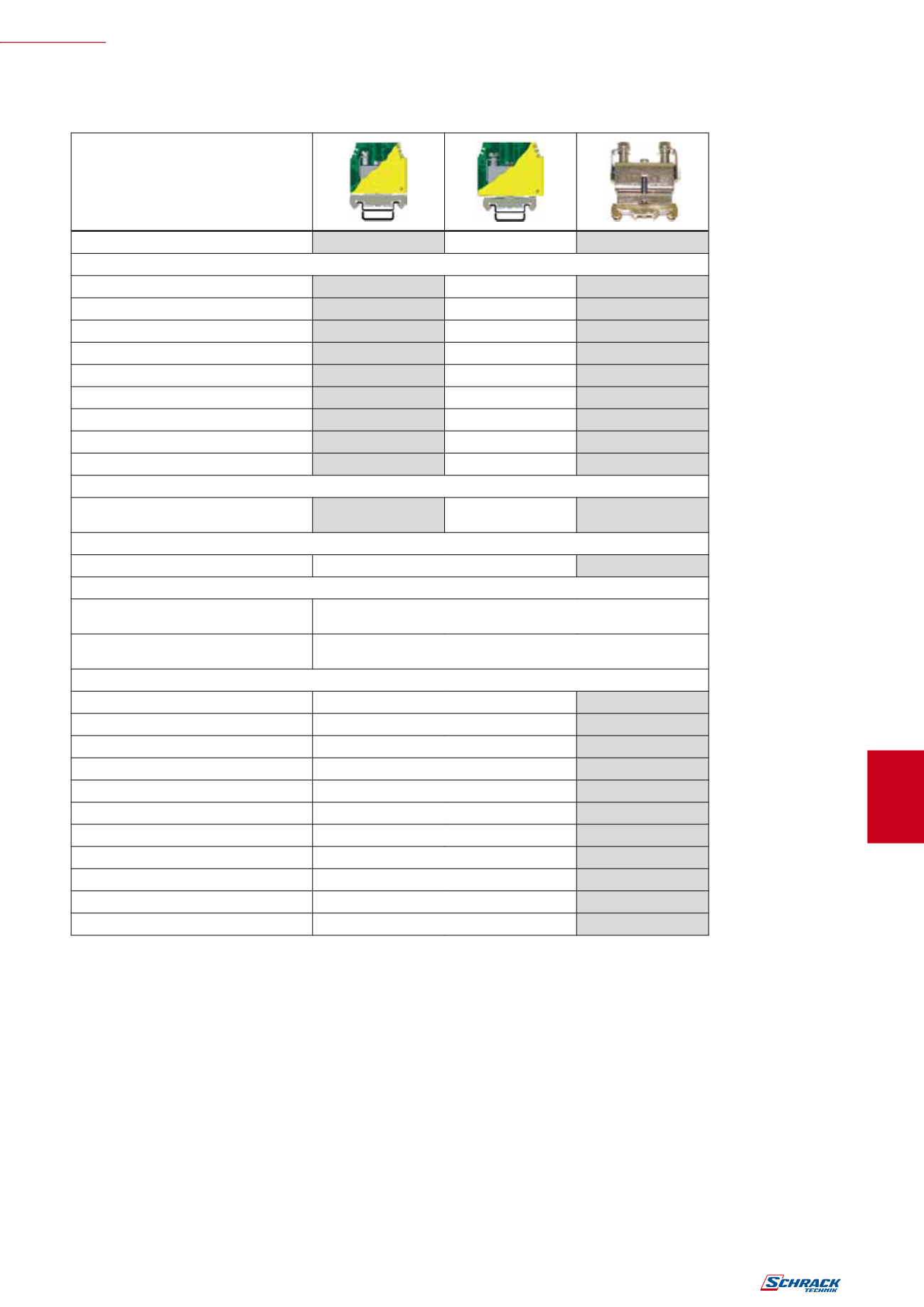

OZEMLJITVENE SPONKE
w
OZEMLJITVENE SPONKE
tip
TE.16
TE.50
TE.70
prerez sponke
prerez sponke
0,5–25mm
2
0,5–70mm
2
0,5–95mm
2
največji prerez sponke enožični
25mm
2
70mm
2
95mm
2
največji prerez sponke večžični
25mm
2
50mm
2
70mm
2
največji prerez sponke finožični
25mm
2
50mm
2
70mm
2
največji p. sponke finožični s kabel. votlico
16mm
2
50mm
2
70mm
2
treba sneti izolacijo (mm)
13
17
26
širinamodula sponk (mm)
12
18
višina / širina / globina (mm)
47 x 12 x 56
57 x 18 x 62
48 x 18 x 62
pritezni moment (preskusni/priporočeni) (Nm)
1,8/3,0
2,0/3,5
3,0/8,0
ŠIFRA
ozemljitvena sponka
rumena / zelena
IK122016
IK122035
IK122070
končna ploščica
končna ploščica rumena / zelena
zaprta
brez ohišja
končnodržalo
končno držalo vijačno
EN50022/TS 35
IK123000
končno držalo, zaskočna pritrditev
EN50022/TS 35
IK123001
oznake
številčni trak 1–10
oštevilčenje za CBD . 10 (IK197110)
–
številčni trak 11–20
oštevilčenje za CBD . 10 (IK197111)
–
številčni trak 21–30
oštevilčenje za CBD . 10 (IK197121)
–
številčni trak 31–40
oštevilčenje za CBD . 10 (IK197131)
–
številčni trak 41–50
oštevilčenje za CBD . 10 (IK197141)
–
številčni trak 51–60
oštevilčenje za CBD . 10 (IK197151)
–
številčni trak 61–70
oštevilčenje za CBD . 10 (IK197161)
–
številčni trak 71–80
oštevilčenje za CBD . 10 (IK197171)
–
številčni trak 81–90
oštevilčenje za CBD . 10 (IK197181)
–
številčni trak 91–100
oštevilčenje za CBD . 10 (IK197191)
–
trak brez napisa
oštevilčenje za CBD . 10 (IK197100)
–
