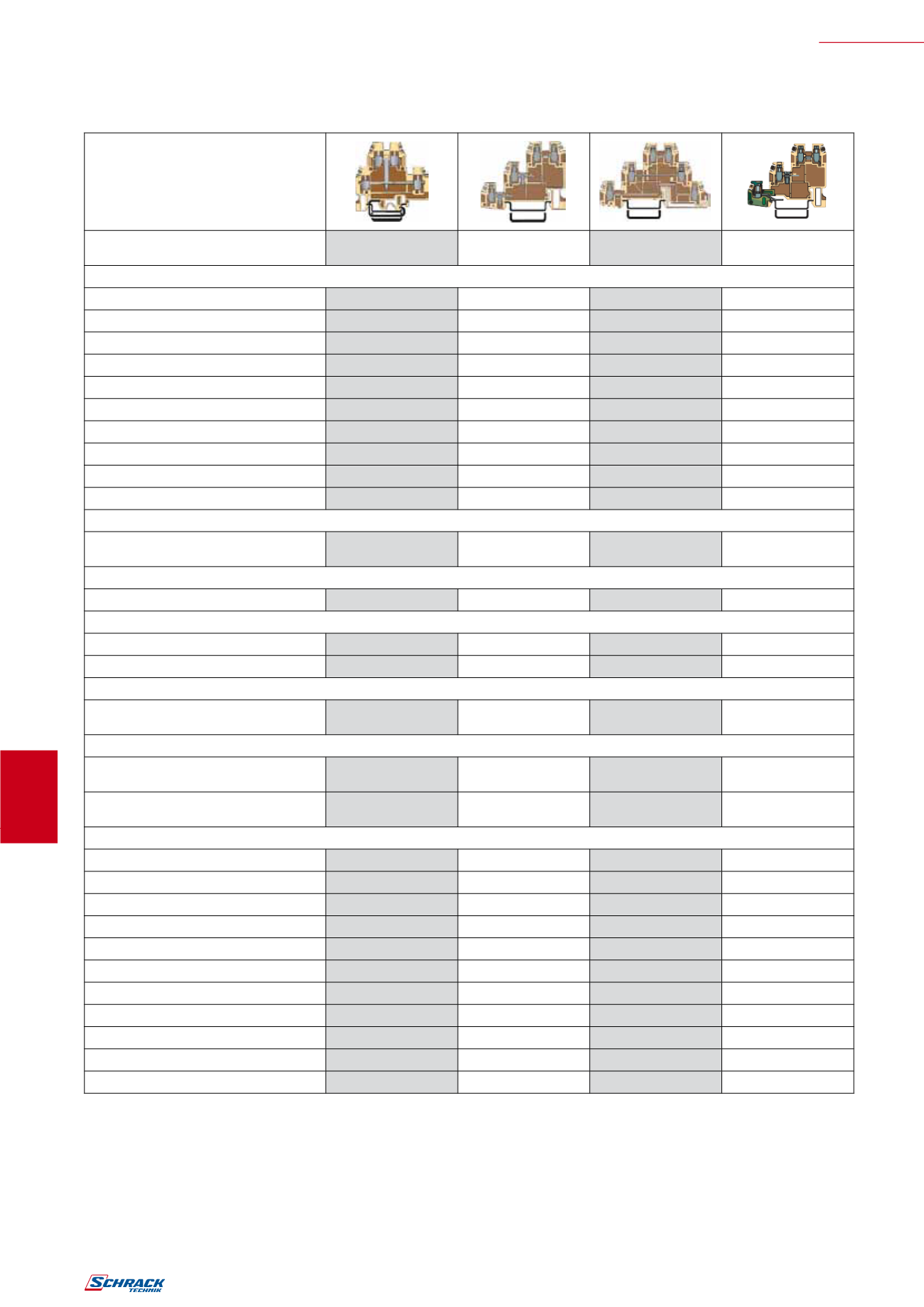

dvo- in trinadstropne sponke
dvo- in trinadstropne sponke
tip
dvonadstropna
DAS.4
trinadstropna
TLS.2
trinadstropna
TLD.2
trinadstropna
TDE.2
prerez sponke
prerez sponke
0,2–4mm
2
0,2–2,5mm
2
0,2–2,5mm
2
0,2–2,5mm
2
največji prerez sponke enožični
6mm
2
4mm
2
4mm
2
4mm
2
največji prerez sponke večžični
6mm
2
4mm
2
4mm
2
4mm
2
največji prerez sponke finožični
6mm
2
4mm
2
4mm
2
4mm
2
največji p. sponke finožični s kabel. votlico
4mm
2
2,5mm
2
2,5mm
2
2,5mm
2
treba sneti izolacijo (mm)
9
8
8
8
širinamodula sponk (mm)
6
6,2
6,2
6,2
višina / širina / globina (mm)
64 x 6 x 62
62,5 x 6,2 x 52
85 x 6,2 x 52
82,5 x 6,2 x 52
priteznimoment (preskusni/priporočeni) (Nm)
0,5 / 1,2
0,4 / 0,8
0,4 / 0,8
0,4 / 0,8
naznačeni tok (A)
32 A
24 A
24 A
24 A
ŠIFRA
sponka
bež
IK150004-A
IK180000
IK180001
IK180002
končna ploščica
končna ploščica bež
IK150204-A
IK180200
IK180201
IK180201
ločilna ploščica
ločilna ploščica rdeča
IK108006
IK108004
IK108004
IK108004
ločilna ploščica zelena
IK109006
IK109004
IK109004
IK109004
mostiček
mostiček 250mm
vijaki in puše
IK100458
IK100601
IK100402
IK100611
IK100402
IK100611
IK100402
IK100611
končnodržalo
končno držalo vijačno
EN50022/TS 35
IK123000
IK123000
IK123000
IK123000
končno držalo, zaskočna pritrditev
EN50022/TS 35
IK123001
IK123001
IK123001
IK123001
oznake
številčni trak 1–10
IK197510
IK197710
IK197710
IK197710
številčni trak 11–20
IK197511
IK197711
IK197711
IK197711
številčni trak 21–30
IK197521
–
–
–
številčni trak 31–40
IK197531
–
–
–
številčni trak 41–50
IK197541
–
–
–
številčni trak 51–60
IK197551
–
–
–
številčni trak 61–70
IK197561
–
–
–
številčni trak 71–80
IK197571
–
–
–
številčni trak 81–90
IK197581
–
–
–
številčni trak 91–100
IK197591
–
–
–
trak brez napisa
IK197500
–
–
–
