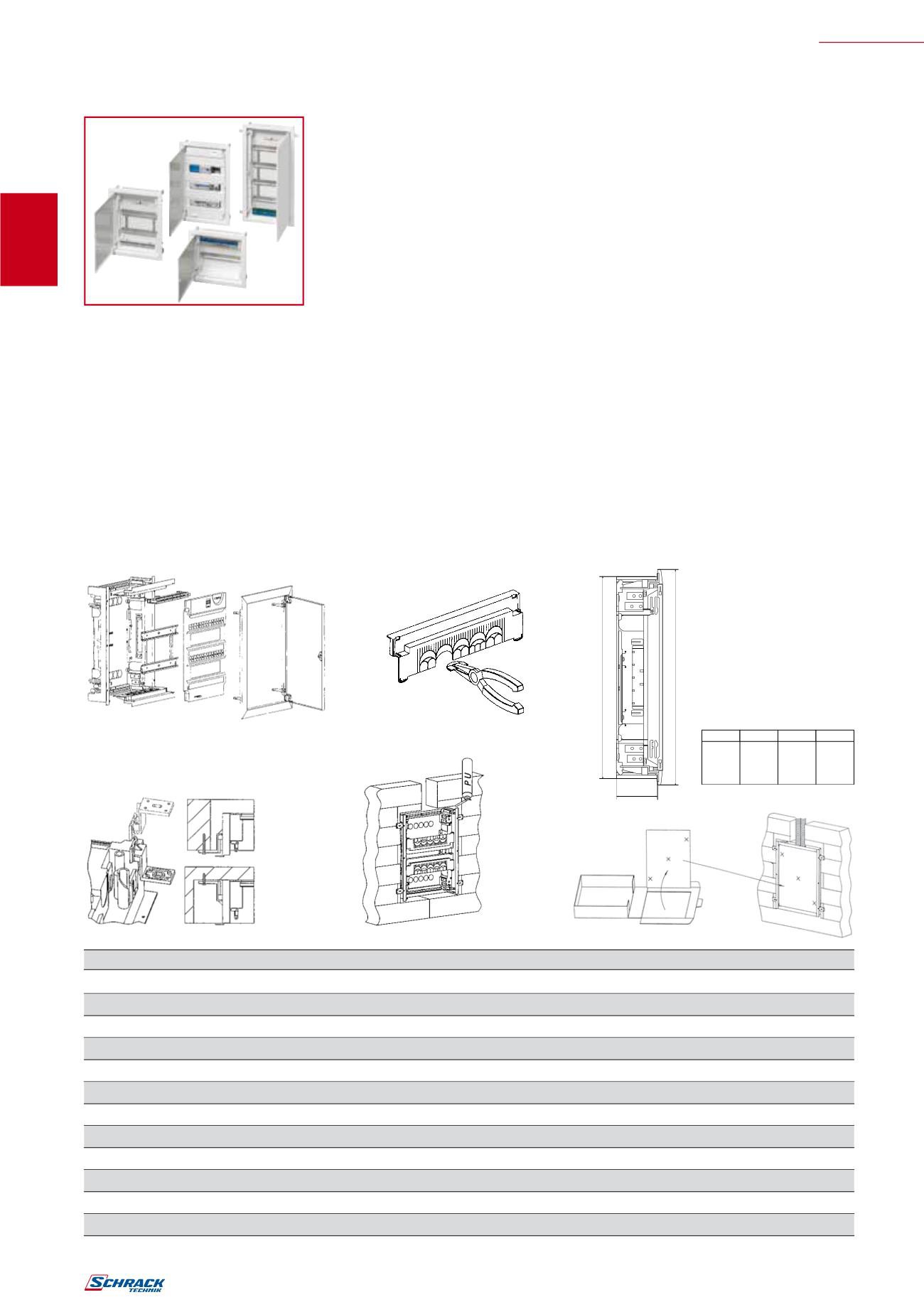

Mali hišni RAZDELILNIKI
a
b
90
TYPE
TE
a
b
WUH -1 12+2 309
339
WUH -2
24+4 434
464
WUH -3 36+6 559
589
WUH -4 48+8 684
714
a
b
90
TIP
TE
a
b
WUH -1 12+2 309
339
WUH -2 24+4 434
464
WUH -3 36+6 559
589
WUH -4 48+8 684
714
TE = širinska enota
Opis
Mere (ŠxVxG) mm
Šifra
1-vrstni, 12/14 TE, zidna kad
CO*=325x315x91
BK070001-A
2-vrstni, 24/28 TE, zidna kad
CO*=325x440x91
BK070002-A
3-vrstni, 36/42 TE, zidna kad
CO*=325x565x91
BK070003-A
4-vrstni, 48/56 TE, zidna kad
CO*=325x690x91
BK070004-A
1-vrstni, 12/14 TE, komplet
359x339
BK070001
2-vrstni, 24/28 TE, komplet
359x464
BK070002
3-vrstni, 36/42 TE, komplet
359x589
BK070003
4-vrstni, 48/56 TE, komplet
359x714
BK070004
1-vrstni, 12/14 TE, vrata in vložek
-
BK070101
2-vrstni, 24/28 TE, vrata in vložek
-
BK070102
3-vrstni, 36/42 TE, vrata in vložek
-
BK070103
4-vrstni, 48/56 TE, vrata in vložek
-
BK070104
CO* = izrez montažne plošče
w
SCHRACK-INFO
• stopnja mehanske zaščite IP 30, vložek in kad iz polisterola, odporen proti
žarilni žici, vsebuje malo halogena,
• dodane PE- in N-sponke,
• okvirji in vrata iz jeklene pločevine – pobarvana, barva: bela,
• izvedba vrat z oknom ima isto šifro z DT na koncu,
• zapah s tlačno zaporo priložen.
w
Ustreza standardom
EN 60439-3, zaščitni razred II
w
podometni zamontažne stene, s kovinskimi vrati
FLUSH-MOUNTED ENCLOSURES
w
NAMIGI IN REŠITVE
Konstrukcija zidne kadi onemogoča upogibanje in krivljenje pri vgradnji z montažno peno ali malto. Pri dobavi je kot dodatna
zaščita vstavljena čelna prirobnica. Zaradi ploske oblike in nevtralne barve se razdelilnik neopazno vključi v steno oziroma pro-
stor. Naslednja prednost je, da so sestavni deli razdelilnika pakirani ločeno (okvir z vrati in zidna kad) v domiselni embalaži, ki
je hkrati tudi zaščita za zidno kad. Dva različna nivoja montaže, možna montaža stranskih spončnih letev, dovolj prostora za
dodatne PE- in N-sponke.
w
dobava vsebuje
Ohišje, nosilne letve, čelna plošča in prekrivne plošče, PE- in N-sponke, navodilo za montažo, pribor za montažo v montažne
stene, montažni kotniki, samolepilne oznake tokokrogov (piktogrami).
