RAZDELILNIKI MODUL 2000
w
TeHNIČNI PODATKI
Razdelilniki imajo stabilno robljeno konstrukcijo iz fosfatirane jeklene pločevine, pobarvani z
barvo iz umetne mase, nanesene po posebnem elektrostatičnem postopku.
barva:
RAL 7035
stopnja mehanske zaščite:
IP 30 po ÖVE-EN 60529 z vrati in brez vrat
IP 41 opcija
IK 08 po EN 50102
EMV okolje I
inštalacijski razdelilnik:
zaščitni razred
I
, primeren za omrežja HTT, TN in IT, po EN 60439
števčni razdelilnik:
varnostno izoliran po ÖVE-IM 12
naznačena napetost:
230/400 V/50 Hz
naznačena izolacijska napetost:
400 V AC
priključek zaščitnega vodnika:
varjeni vijaki M6,
I
2
t
= 3 600 000 A
2
s
temperatura okolja:
–5 °C do +40 °C
relativna zračna vlažnost:
50 % pri 40 °C
največja dovoljena masa vgradnih elementov:
vložek:
150 kg stoječa montaža
vložek:
80 kg stenska montaža (brez dodatnih ukrepov)
vrata:
10 kg
jeklena pločevina:
1,25 mm za nadometne razdelilnike
1,50 mm za podometne razdelilnike
razdelilniki z masko:
globina 100 mm ali 200 mm
Univerzalni vložki razdelilnika so opremljeni z montažnimi letvami, serijsko (po izbiri zgoraj/
spodaj) prekrivne plošče in števčna kad s števčnimi ploščami za nadometne, podometne raz-
delilnike in razdelilnike z masko.
w

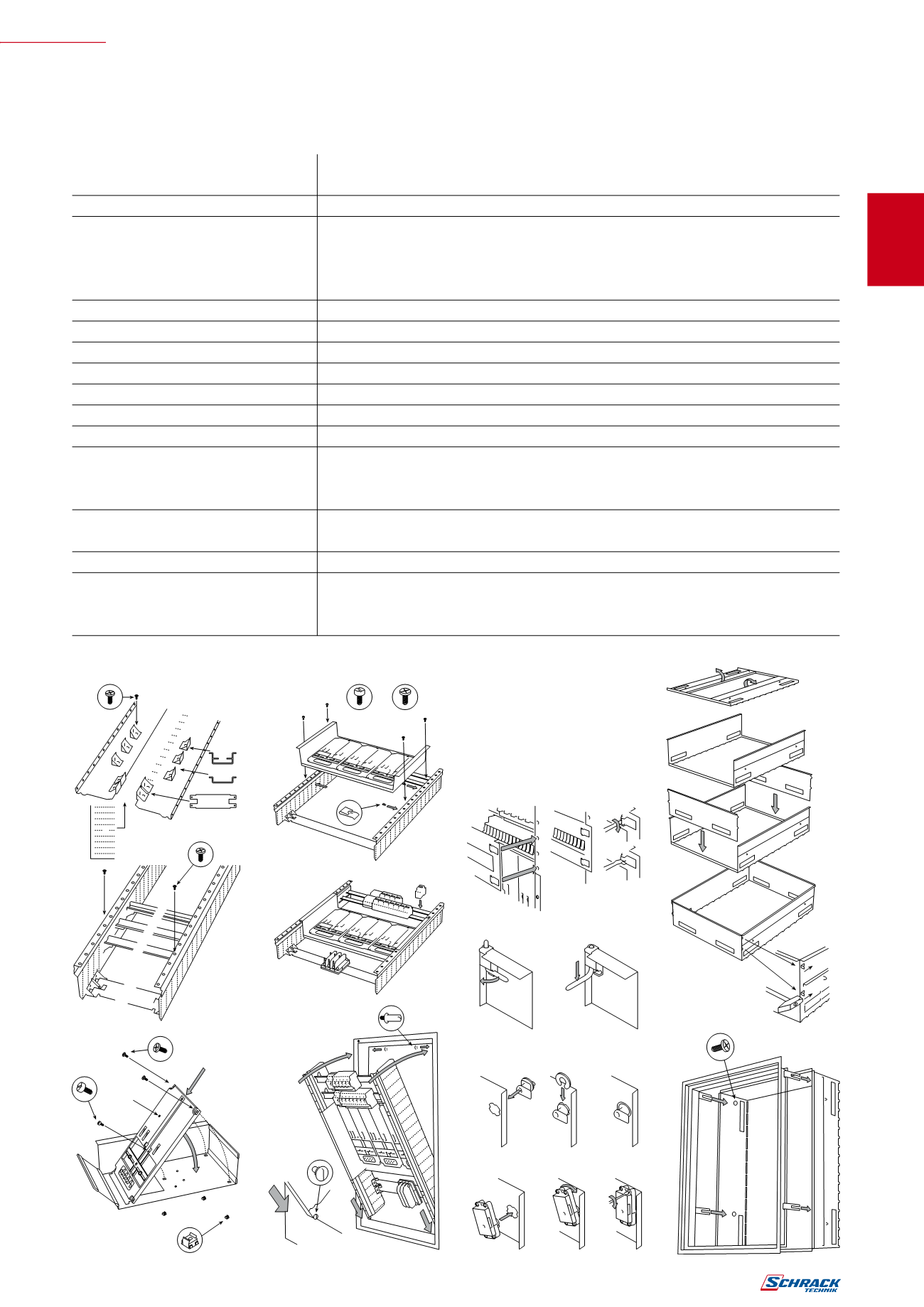

MONTAža
18
4 x 28
8 x
27
26
25
24
22
23
20 21
90
°
4 x 16
2 x 15
2 x 14
2 x 17
18
2 x 19
