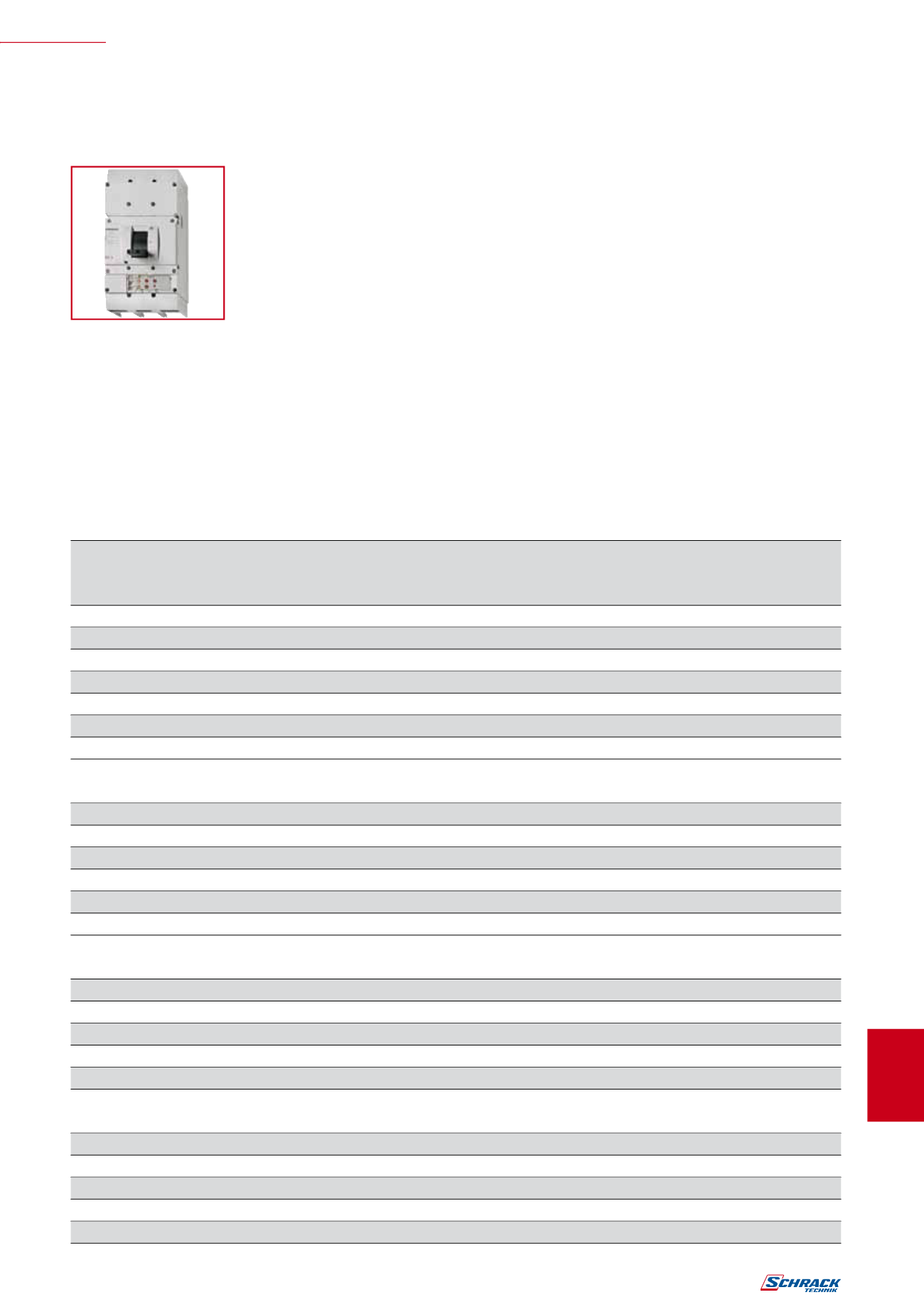

Schrack technik katalog - page 377

Stran
349
mc – velikost 4 / do 2000 A
razpon nastavitev
naznačeni tok/ preobremenit. kratkostični sprožnik tip šifra
stikalna zmogljivost sprožnik (A) z zakasnit. (A) brez zakasnit. (A)
3-polni (standardna stikalna zmogljivost) 50 ka
630 A/50 kA 315…630 1260…7560 630…6300 MC4N-VE630 MC463233
800 A/50 kA 400…800 1600…9600 800…8000 MC4N-VE800 MC480233
1000 A/50 kA 500…1000 2000…12000 1000…10000 MC4N-VE1000 MC410233
1250 A/50 kA 630…1250 2500…15000 1250…12500 MC4N-VE1250 MC412233
1600 A/50 kA 800…1600 3200…19200 1600…16000 MC4N-VE1600 MC416233
2000 A/50 kA AC1 1000…2000 4000…16000 2000…12000 MC4N-VE2000 MC420233
3-polni (visoka stikalna zmogljivost) 150 ka
630 A/150 kA 315…630 1260…7560 630…6300 MC4H-VE630 MC463333
800 A/150 kA 400…800 1600…9600 800…8000 MC4H-VE800 MC480333
1000 A/150 kA 500…1000 2000…12000 1000…10000 MC4H-VE1000 MC410333
1250 A/150 kA 630…1250 2500…15000 1250…12500 MC4H-VE1250 MC412333
1600 A/150 kA 800…1600 3200…19200 1600…16000 MC4H-VE1600 MC416333
2000 A/150 kA AC1 1000…2000 4000…16000 2000…12000 MC4H-VE2000 MC420333
4-polni (standardna stikalna zmogljivost) 50 ka
630 A/50 kA 315…630 1260…7560 630…6300 MC4N-4-VE630 MC463243
800 A/50 kA 400…800 1600…9600 800…8000 MC4N-4-VE800 MC480243
1000 A/50 kA 500…1000 2000…12000 1000…10000 MC4N-4-VE1000 MC410243
1250 A/50 kA 630…1250 2500…15000 1250…12500 MC4N-4-VE1250 MC412243
1600 A/50 kA 800…1600 3200…19200 1600…16000 MC4N-4-VE1600 MC416243
4-polni (visoka stikalna zmogljivost) 150 ka
630 A/150 kA 315…630 1260…7560 630…6300 MC4H-4-VE630 MC463343
800 A/150 kA 400…800 1600…9600 800…8000 MC4H-4-VE800 MC480343
1000 A/150 kA 500…1000 2000…12000 1000…10000 MC4H-4-VE1000 MC410343
1250 A/150 kA 630…1250 2500…15000 1250…12500 MC4H-4-VE1250 MC412343
1600 A/150 kA 800…1600 3200…19200 1600…16000 MC4H-4-VE1600 MC416343
w SCHRACK-INFO
• zaščita naprav in električne inštalacije,
• selektivna zaščita in zaščita generatorjev,
• 3- in 4-polna izvedba,
• naznačeni neprekinjeni tok = naznačeni tok.
w Tehnični podatki
• meritev efektivne vrednosti in “termični spomin”,
• nastavljiv preobremenitveni sprožnik I r: 0,5–1 x In
(tovarniška nastavitev 0,8 x In),
• nastavljiva stopnja zakasnitve tr: 2–20 s pri 6 x I r kakor
tudi neskončno,
• nastavljiv zakasnjeni kratkostični sprožnik Isd:
2–10 x Ir (tovarniška nastavitev 6 x Ir),
• izvedba 2000 A ni mogoče kombinirati z izvlečno tehniko,
• nastavljiv čas zakasnitve tsd: stopnje: 0, 20, 60, 100,
200, 300, 500, 750, 1000ms (tovarniška nastavitev 0),
• nastavljiv nezakasnjen kratkostični sprožnik I i:
2–12 x In (tovarniška nastavitev 12 x In),
• vklop funkcije I2t-konstantna (tovarniška nastavitev
IZKLJUČENO),
• MC4...-VE…: 2–12 x In (tovarniška nastavitev 12 x I n),
• MC4.-VE2000: 2–8x In (tovarniška nastavitev 8 x I n).
w odklopniki, 3- in 4-polni do 2000 A
z ELEKTRONSKIM SPROŽNIKOM z zakasnitvijo
TIPi mc4N-ve, mc4h-ve, mc4n-4-ve, mc4H-4-ve
mc480233
