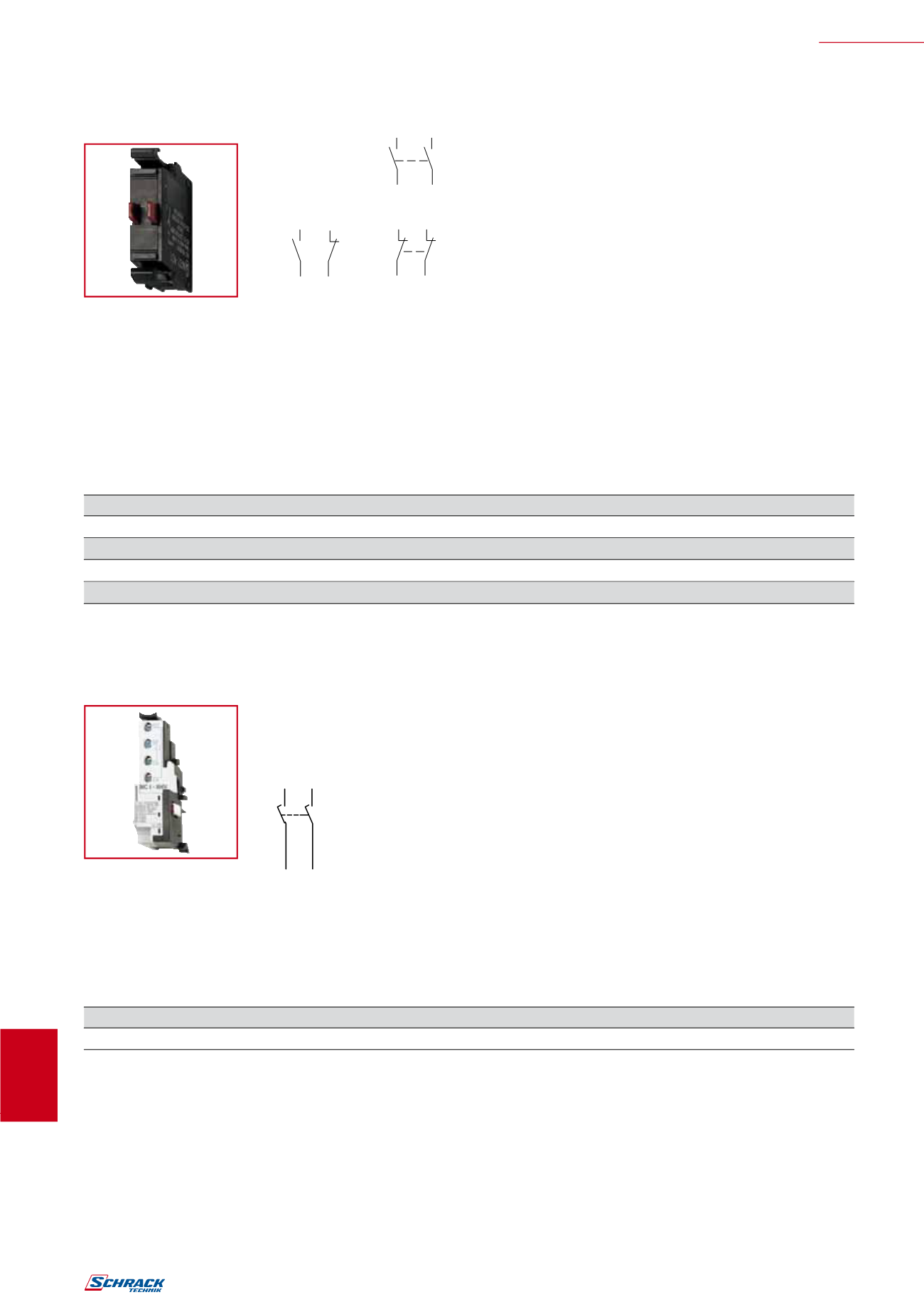

Stran
352
mc – velikost 4 / do 2000 A
w
Namigi in rešitve
Največje številomodulov:
1 x prehitevalni pomožni kontakt
MC496172
w
SCHRACK-INFO
Za uporabo blokadnih stikal, stikal za razbremenitev in prehitevajočega priklo-
pa podnapetostnega sprožnika kot glavnih stikal/stikal za zasilni izklop.
w
Tehnični podatki
• ni ga mogoče uporabiti v povezavi s podnapetostnim sprožnikomMC4-
XU... ali napetostnim sprožnikomMC4-XA..., čas prehitevanja pri ročnem
vklopu in izklopu: pribl. 20ms,
• ni ga mogoče uporabiti v povezavi z daljinskim pogonomMC-XR,
podnapetostnim ali napetostnim sprožnikom,
• stikalna zmogljivost: AC15: 4 A/230 V AC
DC13: 3 A/24 V DC
Opis
tip
šifra
prehitevalno pomožno stikalo, 2 zapiralna kontakta
MC4-XHIV
MC496172
w
prehitevalno pomožno stikalo
Tip mc4-xhiv
w
standardno pomožno stikalo / signalni pomožni
kontakt tip m22
mm216378
Opis
tip
šifra
1 zapiralni kontakt z vijačnimi sponkami
M22-K10
MM216376
1 odpiralni kontakt z vijačnimi sponkami
M22-K01
MM216378
2 zapiralna kontakta z vzmetnimi sponkami
M22-CK20
MM107898
2 odpiralna kontakta z vzmetnimi sponkami
M22-CK02
MM107899
w
SCHRACK-INFO
• preklop z glavnimi kontakti; prevzame signalne in blo-
kirne funkcije,
• splošno javljanje sproženosti “+” ob sprožitvi s strani
napetostnega, preobremenitvenega ali kratkostičnega
sprožnika.
w
Tehnični podatki
stikalna zmogljivost:
AC15: 4 A/230 V AC
DC13: 3 A/24 V DC
w
Namigi in rešitve
Signalno pomožno stikalo ima enak kontakt kot normalno pomožno stikalo. Funkcija pomožnega stikala je določena pomestu,
kjer je vgrajeno (signalni kontakt z leve).
Največje številomodulov:
3 x standardno pomožno stikalo (HIN) M22-K... ali M22-CK...
+ 2 x signalni kontakt (HIA) M22-K... ali M22-CK...
