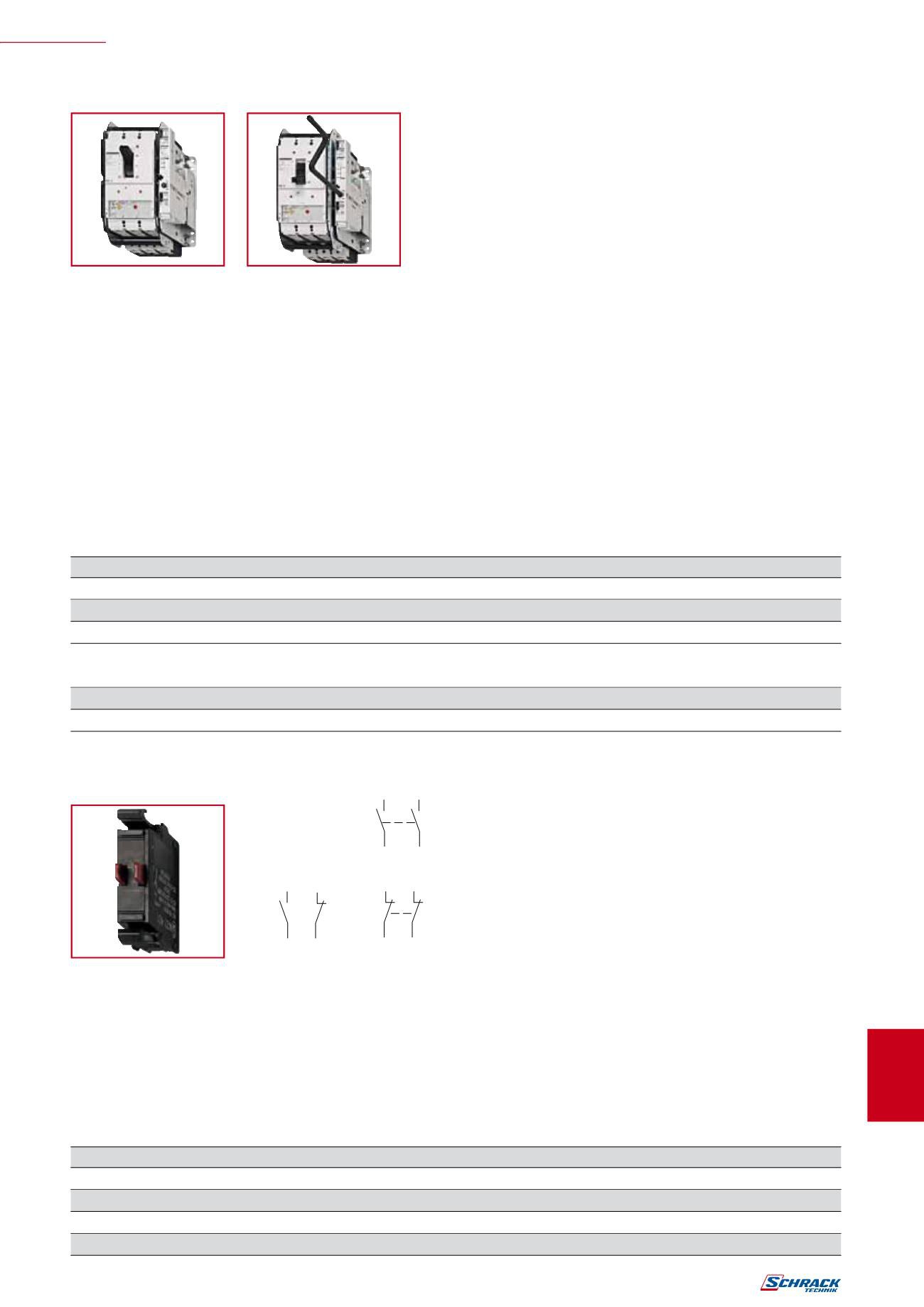

335
mc – velikost 3 / do 630 A
Opis
Tip
šifra
vtično podnožje
vtično podnožje, 3-polno
MC3-XAVS
MC396711
vtično podnožje, 4-polno
MC3-4-XAVS
MC396712
izvlečna priprava
izvlečna priprava, 3-polna, dobava skupaj s stikalom, na konec naročilne številke stikala pripišite A.
izvlečna priprava, 4-polna, dobava skupaj s stikalom, na konec naročilne številke stikala pripišite A.
w
SCHRACK-INFO
• 3- in 4-polna izvedba,
• za odklopnikeMC3 in ločilna stikalaMC3-N.
w
Tehnični podatki
• izvlečna priprava - komplet s pomožnim vtičnim podnožjem,
•
I
n
največ pri 20°C – 605 A,
I
n
največ pri 40°C – 550 A,
• vgradni položaj: navpično, 90° levo,
• 3 položaji: vstavljeni, preskusni, izvlečni. Ti trije položaji so nakazani mehansko,
• dodatno jemožna uporaba pomožnih kontaktov za daljinsko signalizacijo. Odvisno od položaja sta na voljo ali odpiralni ali
zapiralni kontakt,
• vse povezave od pomožnih stikal (HIA, HIN, HIV) in sprožnikov napetosti ter drugega do natične priprave za pomožni vodnik
so že na voljo,
• izvlečna priprava in vtično podnožje dobavljiva samo skupaj s stikalom,
• številki izdelka pripišite črko A (na primer MC340232A) – izdelek ob dobavi že pripravljen za izvlečno tehniko,
• vtično podnožje lahko naročite posebej, možna je tudi predmontaža.
w
izvlečna tehnika za MC3
MC396707
MC396707
w
standardno pomožno stikalo / signalni pomožni
kontakt tip m22
mm216378
Opis
tip
šifra
1 zapiralni kontakt z vijačnimi sponkami
M22-K10
MM216376
1 odpiralni kontakt z vijačnimi sponkami
M22-K01
MM216378
2 zapiralna kontakta z vzmetnimi sponkami
M22-CK20
MM107898
2 odpiralna kontakta z vzmetnimi sponkami
M22-CK02
MM107899
w
SCHRACK-INFO
• preklop z glavnimi kontakti; prevzame signalne in blo-
kirne funkcije,
• splošno javljanje sproženosti “+” ob sprožitvi s strani
napetostnega, preobremenitvenega ali kratkostičnega
sprožnika.
w
Tehnični podatki
stikalna zmogljivost:
AC15: 4 A/230 V AC
DC13: 3 A/24 V DC
w
Namigi in rešitve
Signalno pomožno stikalo ima enak kontakt kot normalno pomožno stikalo. Funkcija pomožnega stikala je določena pomestu,
kjer je vgrajeno (signalni kontakt z leve).
Največje številomodulov:
3 x standardno pomožno stikalo (HIN) M22-K... ali M22-CK..
+ 1 x signalni kontakt (HIA) M22-K... ali MK22-CK...
1.X3
1.X4
1.X1
1.X2
1.X3
1.X4
1.X3
1.X4
1.X1
1.X2
1.X1
1.X2
.
.
. 1
. 2
1.X3
1.X4
1.X3
1.X4
1.X1
1.X2
1.X1
1.X2
1.X3
1.X4
1.X1
1.X2
1.X3
1.X4
1.X3
1.X4
1.X1
1.X2
1.X1
1.X2
