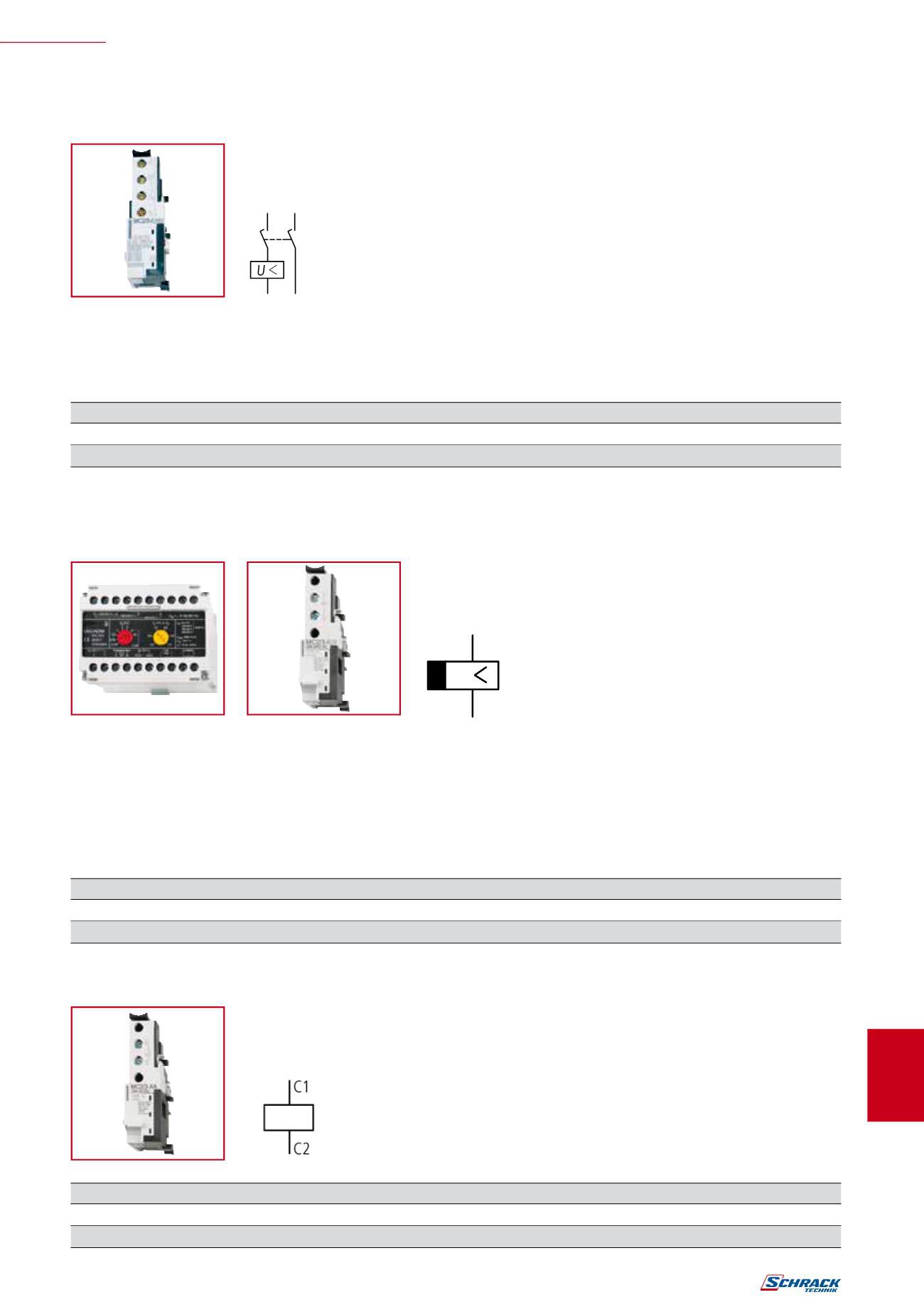

mc – velikost 3 / do 630 A
MC299591
napetost
tip
šifra
208–240 V AC
MC2/3-XUHIV230V
MC299591
380–440 V AC
MC2/3-XUHIV400V
MC299594
druge napetosti po naročilu
w
SCHRACK-INFO
• z 2 prehitevalnima pomožnima kontaktoma,
• za predčasen vklop podnapetostnega sprožnika v primeru uporabe kot glavno
stikalo ter tudi za blokiranje in razbremenitev,
• vgradimo ga v stikalo,
• druge napetosti in priključne različice po naročilu.
w
Podnapetostni sprožnik z dvema prehitevalnima
pomožnima kontaktoma TIP mc3-xuhiv
w
Tehnični podatki
Ko na podnapetostnem sprožniku ni napetosti, je dotik glavnih kontaktov stikala ob poskusih vklapljanja zanesljivo preprečen.
Čas prehitevanja pri vklopu in izklopu: pribl. 20ms. Podnapetostnega sprožnika ni ga mogoče uporabiti v povezavi z napetostnim
sprožnikom ali prehitevalnim pomožnim kontaktommc2-XHIV.
napetost
tip
šifra
24 V AC/DC
MC2/3-XA24VAC/DC
MC299754
208–250 V AC/DC
MC2/3-XA230VAC/DC
MC299763
druge napetosti po naročilu
w
SCHRACK-INFO
• brez pomožnega kontakta,
• proženje stikala pri napetostnem impulzu ali priklopu trajne napetosti.
w
Opomba
Ko jenanapetostnem sprožnikuprisotnanapetost, jedotikglavnihkontaktov stika-
laobposkusih vklapljanja zanesljivopreprečen. Napetostnega sprožnikanimogoče
vgraditi sočasno s podnapet. sprožnikom ali prehiteval. pomož. kontaktom.
w
napetostni sprožnik TIP mc2-xa
mc299754
D1 3.13
3.14
D2
OPIS
tip
šifra
zakasnitvena enota
MC-UVU
MC196154
poseben podnapetostni sprožnik za zakasnitveno enotoMC2
MC2/3-XUV
MC295927
druge napetosti po naročilu
w
SCHRACK-INFO
• če napetost pade za manj kot 0,07–16 s, se
MC-odklopnik ali N-ločilno stikalo ne izklopi,
• primeren za vse napetosti:
220–240 V AC 50/60 Hz
380–440 V AC 50/60 Hz
480–550 V AC 50/60 Hz
24 V AC/DC
w
Podnapetostni sprožnik in zakasnitvena enota
TIPa mc-uvu, mc-xuv
MC295927
MC299499
w
Tehnični podatki
• čas zakasnitve nastavljiv med 70ms in 4 s,
• z dodatnim zunanjim kondenzatorjem:
30.000
m
F ≥ 35 V do 8 s
90.000
m
F ≥ 35 V do 16 s,
• potreben je poseben podnapetostni sprožnik
MC2-XUV,
• ni ga mogoče uporabiti v povezavi s prehitevalnim pomožnim kon-
taktomMC2-XHIV... ali napetostnim sprožnikomMC2-XA....,
• posameznamontaža zakasnitvene enote
(montaža: DIN-letev ali z vijaki),
• zadrugeobratovalnenapetosti je trebauporabiti krmilni transforma-
tor.
D1
D2
U
