mc – velikost 3 / do 630 A
napetost
tip
šifra
208–240 V AC
MC3-XR208-240 AC
MC399850
Dodatno prekritje za 4-polna stikala
MC3-XAVPR
MC396678
druge napetosti po naročilu

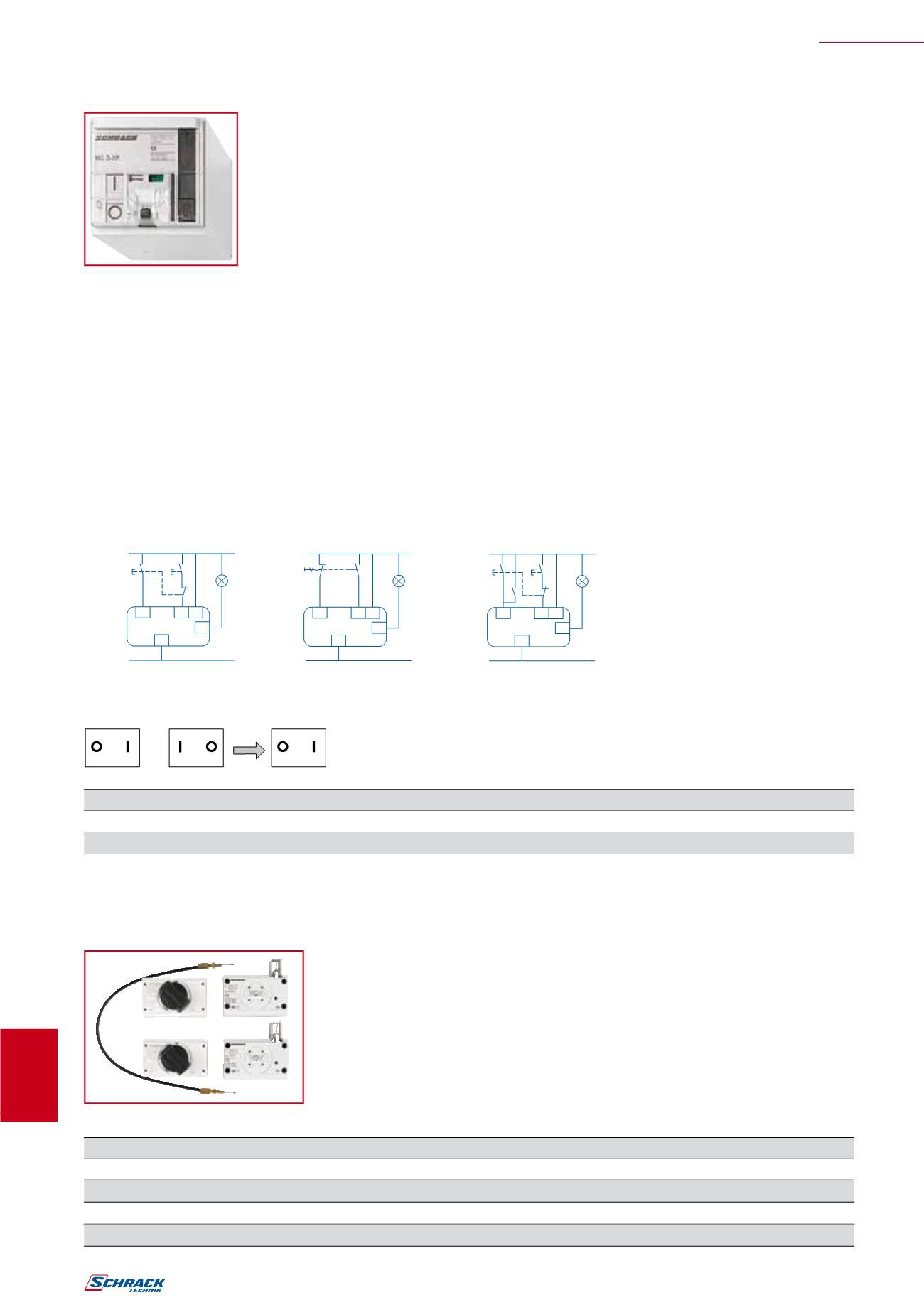

w
daljinski pogon za mc3
mc299832
w
SCHRACK-INFO
• Daljinske pogone je mogoče kombinirati z odklopniki MC in ločilnimi stikali MC–N, ne pa tudi
z ločilnimi stikali MC-PN,
• stikala ni dovoljeno sočasno izklapljati z daljinskim pogonom in prožiti s podnapetostnim ozi-
roma napetostnim sprožnikom.
w
Stikalni cikel
w
Tehnični podatki
• vklop in izklop ter ponastavitev s trajnim ali impulznim
kontaktom je mogoče sinhronizirati,
• vklopni čas:
≤
80ms,
• možnost ročnega vklopa na mestu samem,
• pavza med vključitvijo in izključitvijo: 3 s se ukaz ne
upošteva,
• funkcija priključka 75:
sporočilo o pripravljenosti na vklop, kadar je pokrov
zaprt in ni zaklenjen,
AC-15: 2 A/400 V
DC-13: 0,2 A/220 V
w
SCHRACK-INFO
Dodatno sta potrebna še vrtljivi ročaj na stikalu ali vrtljivi ročaj z vratno sklopko.
Ni možno kombiniranje z daljinskim pogonom in tudi ne z okvirjem za čelnomontažo.
Za izdelavo mehanske blokade sta potrebni vsaj 2 mehanski blokadi. Bovden kabel se
naroči posebej.
w
mehanska blokada zamc3
mc191581
Opis
tip
šifra
mehanska blokada
MC3-XMV
MC391583
bovden kabel 225 mm
MC-XBZ225
MC191585
bovden kabel 600 mm
MC-XBZ600
MC191586
bovden kabel 1000 mm
MC-XBZ1000
MC191587
proženje z impulzom
proženje s traj. napetostjo
proženje z impulzom zavt. vračanjem
vnični položaj po izklopupreko
izklopnegapomožnegakontakta
(L1–, L2)
71 72
70
74
75
N
L1
(L1+)
H1
0
I
(L1–, L2)
71 72
70
74
75
N
L1
(L1+)
H1
S
0 I
71 72
70
74
75
N
(L1–, L2)
L1
(L1+)
H1
RHI
0
I
w
VEZALNE SHEME
HIA
80ms
t
>3 s
80ms
IZKLOP VKLOP
IZKLOP VKLOP
IZKLOP VKLOP
