Stran
155
w

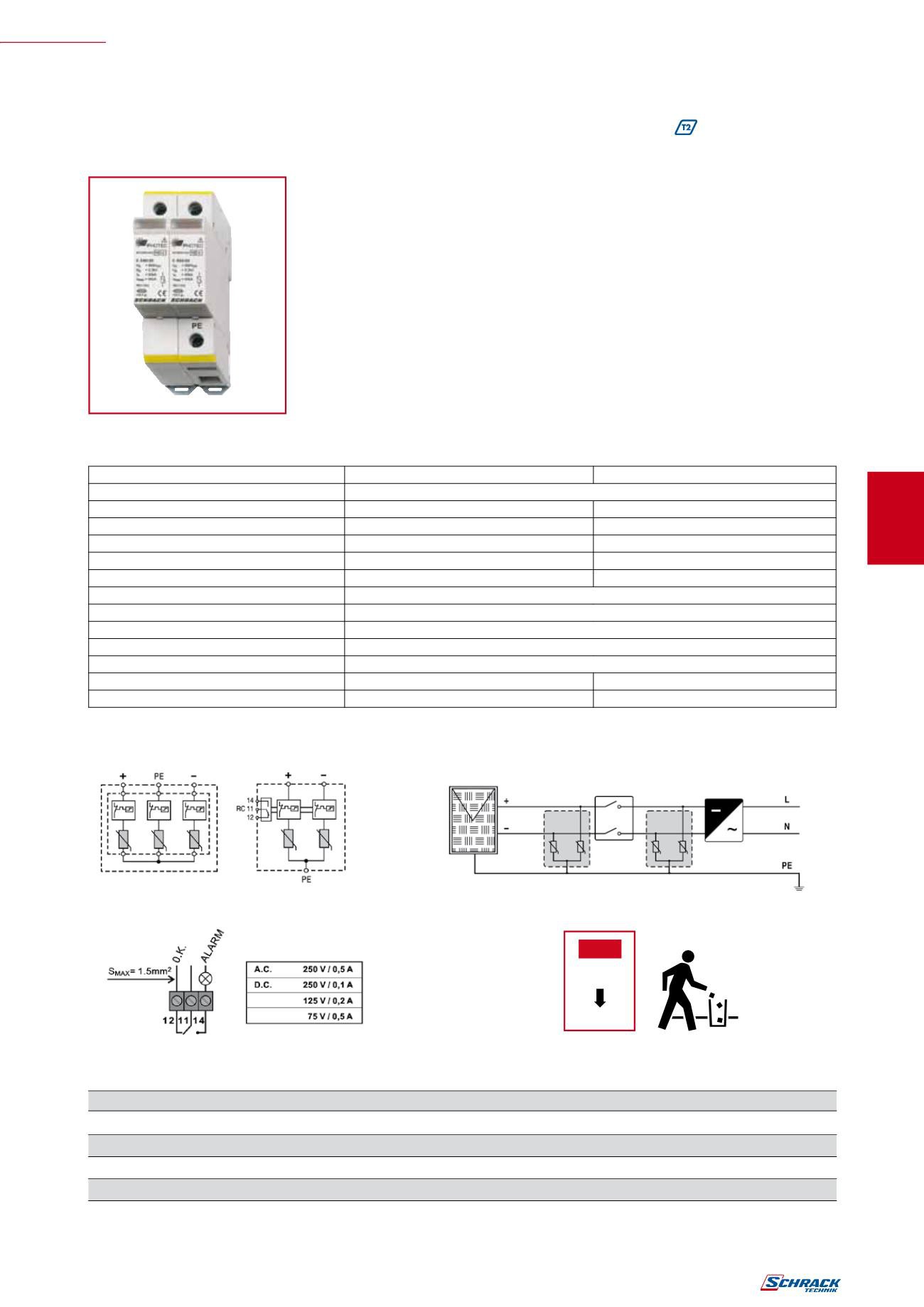

prenapetostni odvodniki za FOTONAPETOSTNE naprave
w
SCHRACK-INFO
Serija SCHRACK-PHOTEC je bila posebej razvita za zaščito fotonapetostnih naprav
in jih ščiti pred neposrednimi in posrednimi učinki strel in prenapetosti. S pravilno
montažo teh odvodnikov je fotonapetostna naprava zaščitena pred prehodnimi
napetostmi. Z natičnim sistemom prenapetostnih zaščitnih enot je zamenjava po
preobremenitvi enostavna. Enote se ne smejo zamenjati. Zamenjava enot se ne
sme izvesti pod napetostjo. Upoštevati je treba nacionalne predpise za inštalacije.
w
tehnični podatki
PHOTEC C 1000
PHOTEC C 550
preskušeno po
preskusnem razredu II (C) IEC 61643-1/EN 61643-11
najvišja trajna napetost
1000 V
DC
550 V
DC
največji odvodni tokovni sunek
I
max
(8/20)
40 kA na pol
40 kA na pol
naznačeni odvodni tokovni sunek
I
n
(8/20)
20 kA na pol
20 kA na pol
zaščitni napetostni nivo
U
p
(pri
I
n
)
≤
2,6 kV
≤
2,0 kV
največji pritezni moment
4,5Nm
4,5 Nm
največja dopustna predvarovalka
125 AgL
temperaturno območje
–40°C do +80°C
prerez priključka
35mm² (enožilni), 25mm² (finožični)
montaža
35mmDIN-letev
stopnjamehanske zaščite
IP 20
mere
35 x 90 x 70
72 x 90 x 70
mere s pomožnim kontaktom
35 x 98 x 70
72 x 98 x 70
w
Vezalna shema
PV-modul
DC
odklopnik
razsmernik
PHOTECBC
PHOTECC
w
DRUGO
Pri odvodnikih s pomožnim kontaktom številka artikla konča z „1“.
opis
TE zaščitni nivo
razredodvodnikov
u
C
šifra
PHOTEC C 1000/20
3 -
TII (C)
1000 V
AC
IS011210
PHOTEC C 1000/20 + H
3 -
TII (C)
1000 V
AC
IS011211
PHOTEC C 550/20
2 -
TII (C)
550 V
AC
IS011250
PHOTEC C 550/20 + H
2 -
TII (C)
550 V
AC
IS011251
Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je
treba zamenjati.
RDEČ
ZAMENJAJ
odvodniki za FOTONAPETOSTNE naprave
