odvodniki za posamezne naprave
w

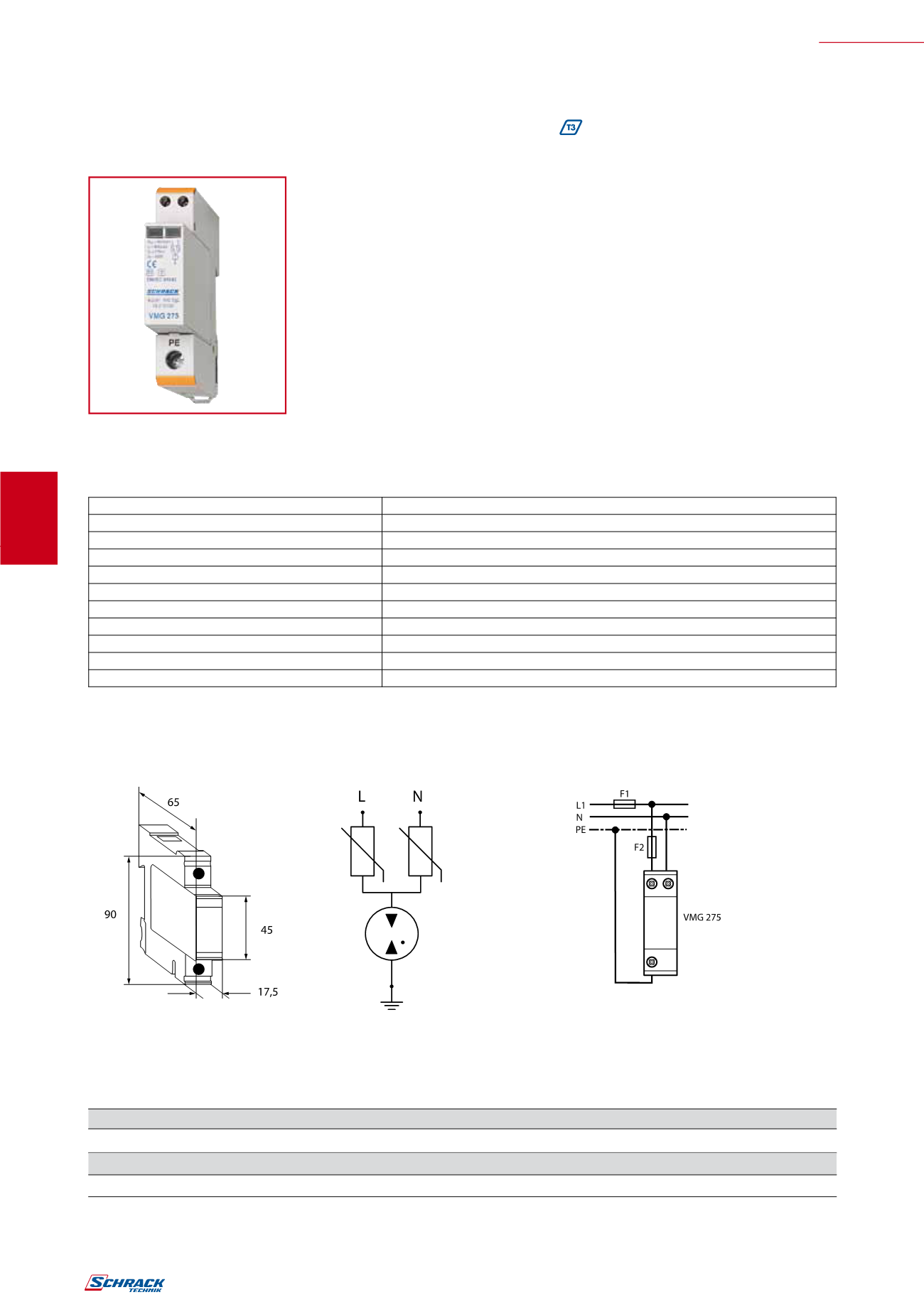

ODVODNIKI SCHRACK za posamezne naprave
w
SCHRACK-INFO
Schrackovi odvodniki za posamezne naprave (T3) za vrstno vgradnjo in za notranjo
vgradnjo so, namenjeni za zaščito enofaznih porabnikov pred prehodnimi
prenapetostmi. Z dvema zaščitnima priključkoma v eni razdelilni enoti je Schrackov
odvodnik za posamezne naprave primeren za varčevanje s prostorom pri montaži
vmale razdelilnike ali druga DIN-letve ohišja.
w
tehnični podatki
VMG 275
trajna napetost odvodnika
U
c
275 V
AC
naznačeni odvodni tokovni sunek
I
n
(8/20)
3 kA / na pol
U
oc
(1,2/50)
6 kV / na pol
zaščitni napetostni nivo
U
p
pri
I
n
≤
0,9 kV
odzivni čas
t
a
<100 ns
dopustna temperatura okolja
–40 °C do +80 °C
stopnjamehanske zaščite, odprt/vgrajen
IP 20 / 40
največja dopustna predvarovalka
63 A
največji prerez priključka
L, N = 6mm
2
; PE = 25/35mm
2
pomožno stikalo (opcija)
250 V
AC
/ 0,5 A; največ 1,5mm
2
w
mere in vezalne sheme
vezava
vezalna shema
opis
TE zaščitni nivo
razredodvodnikov
u
C
šifra
D-odvodnik 3 kA, VMG
1 -
TIII (D)
275 V
AC
IS010200
podnožje 1-polno za VMG / VEPG
1 -
-
-
IS010201
podnožje 1p + pomož. kont. za VMG/VEPG 1
-
-
IS010202
F2 je potreben, če je F1 > 63 AgL
