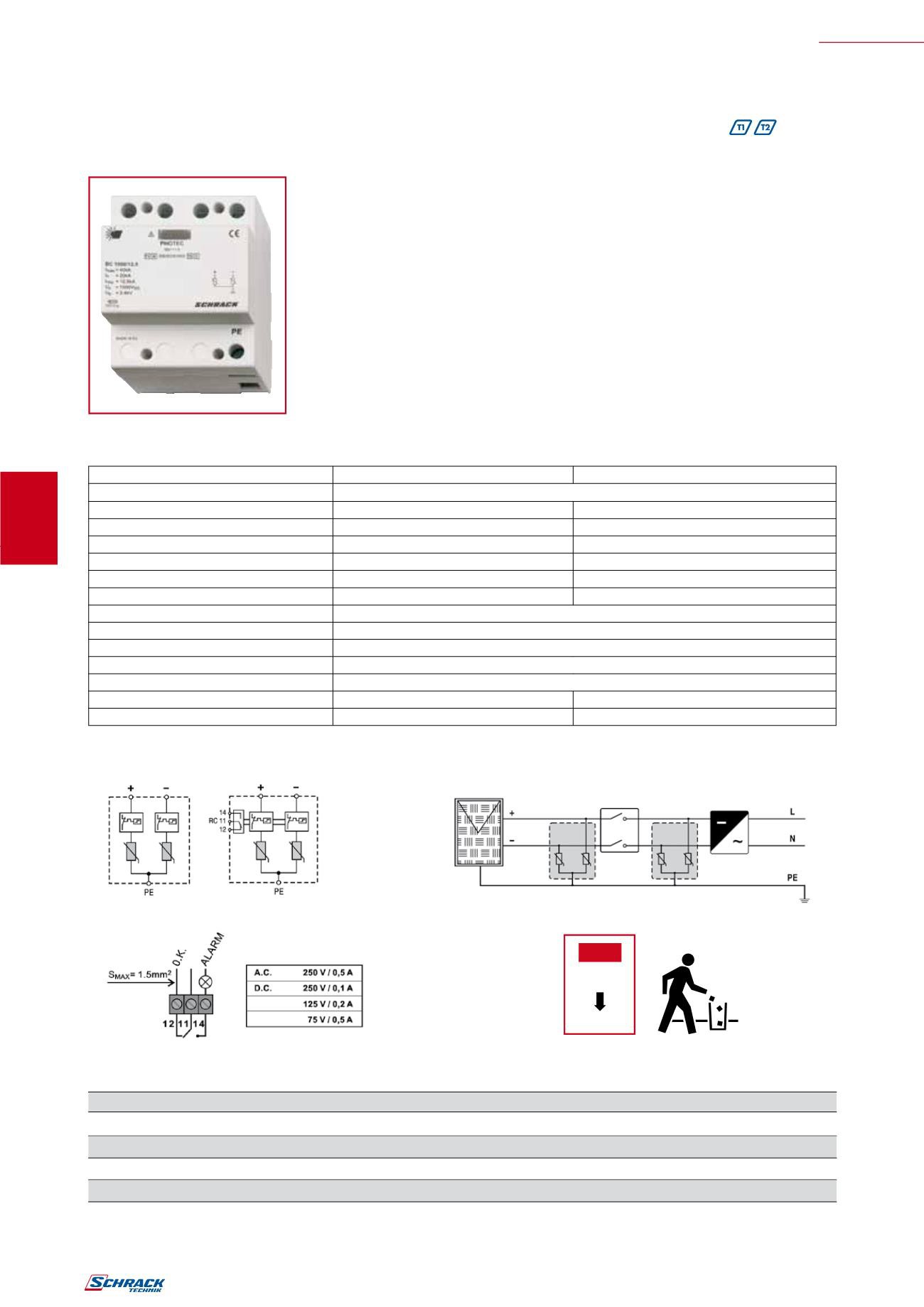

odvodniki za FOTONAPETOSTNE naprave
w
Odvodniki strele z iskriščem in PRENAPETOSTNIMI odvodniki
za FOTONAPETOSTNE naprave
w
SCHRACK-INFO
Serija SCHRACK-PHOTEC je bila posebej razvita za zaščito fotonapetostnih naprav
in jih ščiti pred neposrednimi in posrednimi učinki strel in prenapetosti. S pravilno
montažo teh odvodnikov je fotonapetostna naprava zaščitena na območjih, kjer
je nivo zaščite pred strelami III in IV. Z uporabo 2 sponk na zaščiteni pol z lahkoto
realiziramo varno povezavo med napeljavo in napravami. Kombinacija odvodnika
strele z iskriščem in prenapetostnega odvodnika ne zahteva nobenih dodatnih
odvodnikovmed fotonapetostnim panelom in usmernikom.
w
tehnični podatki
PHOTEC BC 1000
PHOTEC BC 550
preskušeno po
preskusnem razredu I + II (B + C) IEC 61643-1/EN 61643-11
najvišja trajna napetost
1000 V
DC
550 V
DC
impulzni tok
I
imp
(10/350)
12,5 kA na pol
12,5 kA na pol
največji odvodni tokovni sunek
I
max
(8/20)
40 kA na pol
40 kA na pol
naznačeni odvodni tokovni sunek
I
n
(8/20)
20 kA na pol
20 kA na pol
zaščitni napetostni nivo
U
p
(pri
I
n
)
≤
2,25 kV
≤
2,0 kV
največji pritezni moment
4,5 Nm
4,5 Nm
največja dopustna predvarovalka
250 AgL
temperaturno območje
–40 °C do +80 °C
prerez priključka
35mm² (enožilni), 25mm² (finožični)
montaža
35mmDIN-letev
stopnjamehanske zaščite
IP 20
mere
72 x 90 x 70
72 x 90 x 70
mere s pomožnim kontaktom
72 x 98 x 70
72 x 98 x 70
w
Vezalna shema
PV-modul
DC
odklopnik
razsmernik
PHOTECBC
PHOTECC
w
DRUGO
Pri odvodnikih s pomožnim kontaktom številka artikla konča z „1“.
opis
TE zaščitni nivo
razredodvodnikov
u
C
šifra
PHOTEC BC 1000/12,5
4 IIII + IV
TI + TII (B + C)
1000 V
AC
IS011110
PHOTEC BC 1000/12,5 + H
4 IIII + IV
TI + TII (B + C)
1000 V
AC
IS011111
PHOTEC BC 550/12,5
4 IIII + IV
TI + TII (B + C)
550 V
AC
IS011150
PHOTEC BC 550/12,5 + H
4 IIII + IV
TI + TII (B + C)
550 V
AC
IS011151
Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je
treba zamenjati.
RDEČ
ZAMENJAJ
