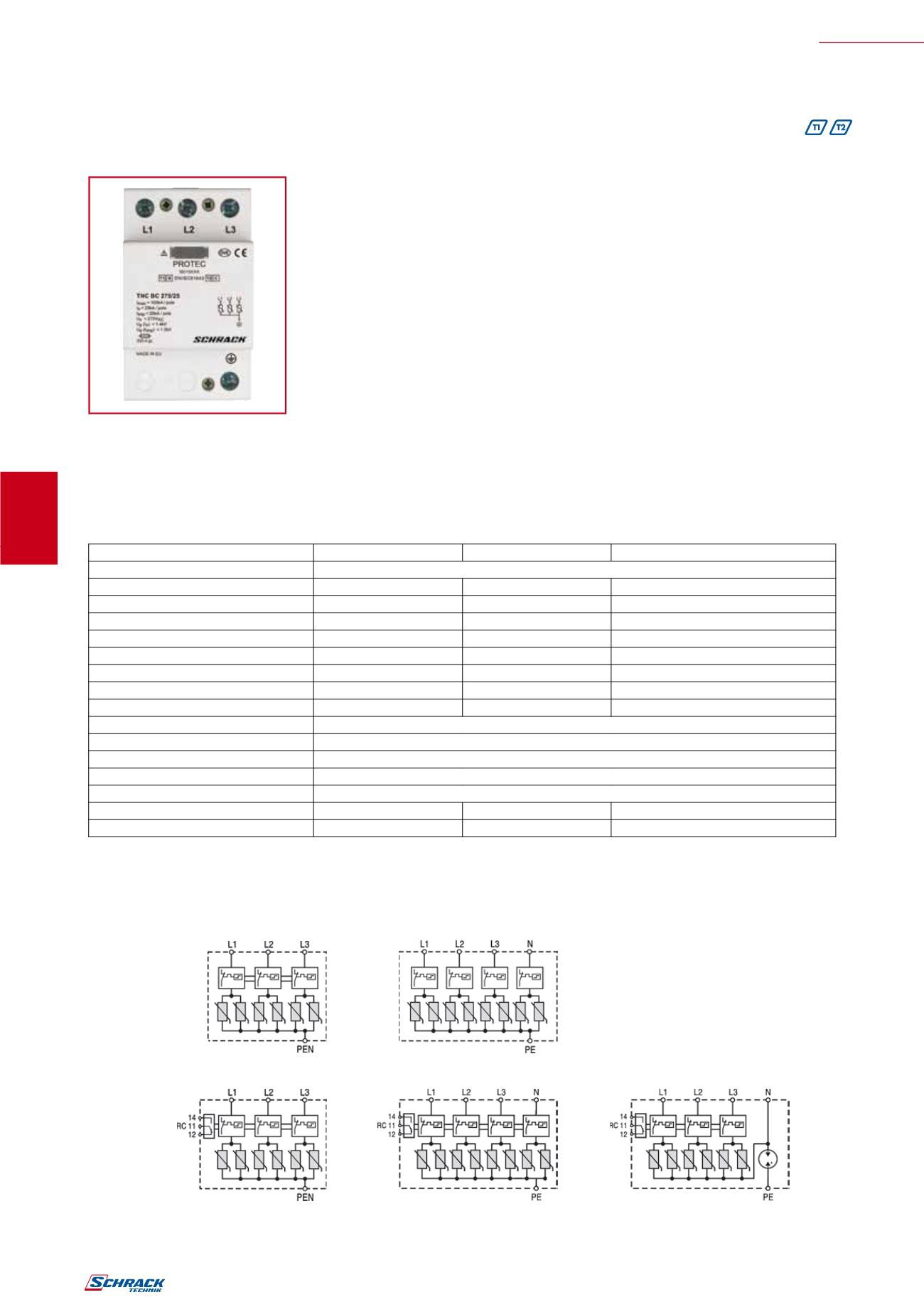

Stran
144
PROTEC-ODVODNIKI
w
PROTEC-ODVODNIKI strele z iskriščem in PRENAPETOSTNIMI odvodniki
w
SCHRACK-INFO
Schrackova serija Protec je kombinacija odvodnika strele z iskriščem in
prenapetostnega odvodnika (TI + TII). Ta serija je bila preskušena po IEC/EN
61643 in je pridobila certifikat. Odvodnike Schrack Protec je treba uporabiti pri
porabnikih, ki so uvrščeni v nivo zaščite pred strelo I in II (25 kA/19 kA (10/350)
na pol. Pri notranji montaži, ki ni odvisna od lege, je treba upoštevati nacionalne
predpise za inštalacije (Avstrija: ÖVE/ÖNORM E 8001, ÖVE/ÖNORM 8049, ÖVE/
ÖNORM EN 62305). Serija Protec je bila razvita tako, da za vsak omrežni sistem
obstaja ena skupna naprava – skupni priklop različnih naprav ni potreben. Za
enostavno vgradnjo odvodnika na letev z varovalčnim stikalom za okvarni tok so
na voljo posebne letve.
w
tehnični podatki
Protec TNC
Protec TNS
Protec TT
preskušeno po
preskusnem razredu I + II (B + C) IEC 61643-1/EN 61643-11
najvišja trajna napetost
U
c
275 V
AC
(350 V
DC
)
275 V
AC
(350 V
DC
)
275 V
AC
(350 V
DC
)
impulzni tok
I
imp
25 kA na pol
25 kA na pol
25 kA na pol - 100 kA(GDT)
specifična energija (W/R)
156 kJ/
Ω
na pol
156 kJ/
Ω
na pol
156 kJ/
Ω
na pol - 2,5MJ/
Ω
(GDT)
električni naboj
Q
12,5 As na pol
12,5 As na pol
12,5 As na pol - 50 As (GDT)
največji odvodni tokovni sunek
I
max
(8/20)
100 kA na pol
100 kA na pol
100 kA na pol - 100 kA (GDT)
naznačeni odvodni tokovni sunek
I
n
(8/20)
25 kA na pol
25 kA na pol
25 kA na pol - 100 kA (GDT)
zaščitni napetostni nivo
U
p
(pri
I
n
)
≤
1,4 kV
≤
1,4 kV
≤
1,5 kV
največji pritezni moment
4,5Nm
4,5Nm
4,5Nm
največja dopustna predvarovalka
250 AgL
temperaturno območje
–40°C do +80°C
prerez priključka
35mm² (enožilni) / 25mm² (finožični)
montaža
35mmDIN-letev
stopnjamehanske zaščite
IP 20
mere
54 x 90 x 70
72 x 90 x 70
---
mere s pomožnim kontaktom
54 x 98 x 70
72 x 98 x 70
90 x 98 x 70
w
Vezalna shema
Protec TNC
Protec TNS
Protec TT
s pomožnim
brez pomožnega
kontaktom
kontakta
