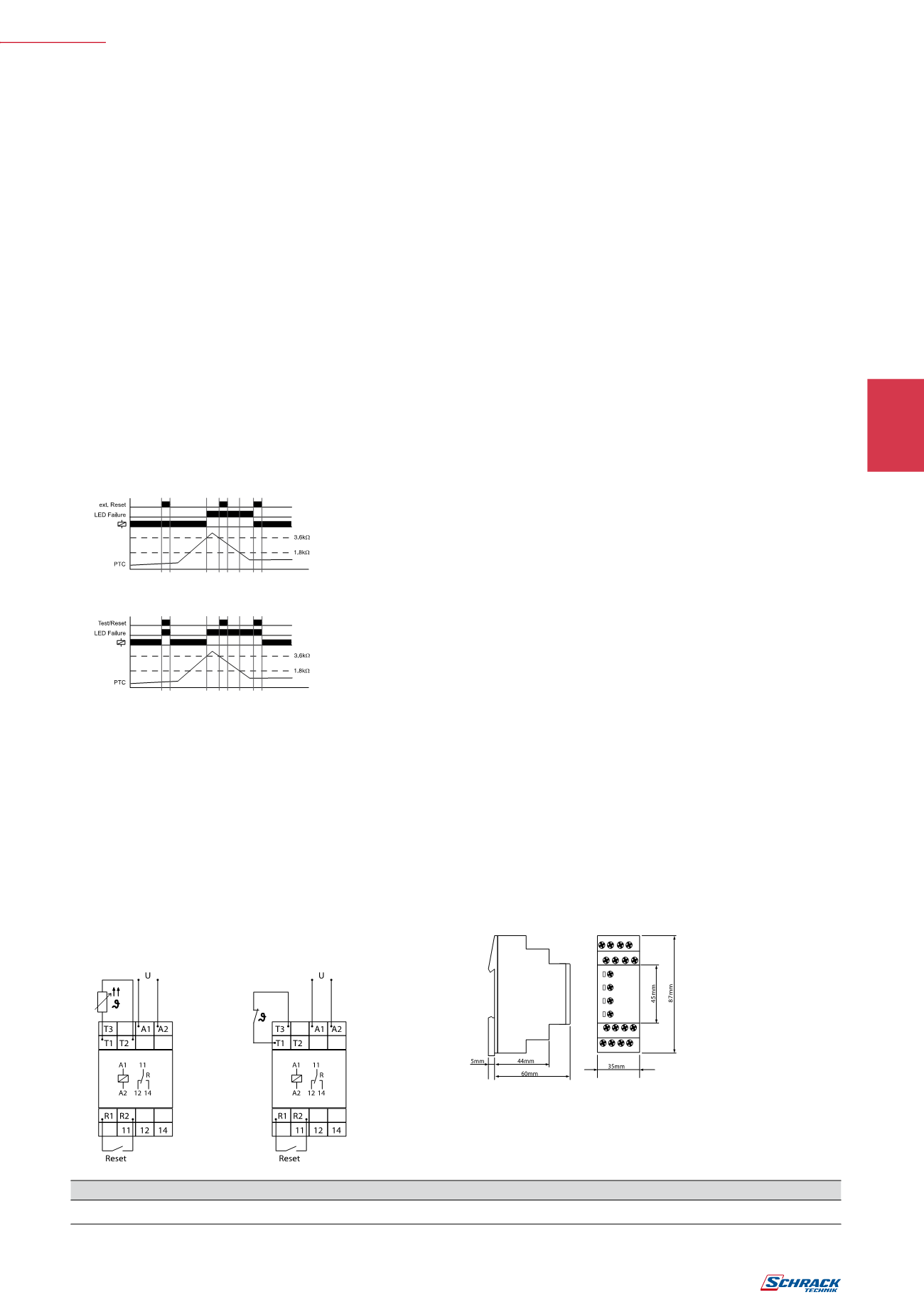

TERMISTORSKI NADZORNI rele UR5R1021– nadaljevanje
Nadzor temperaturemotornega navitja z zaskočnim zapahom
pri napaki. Če je napetost
U
zagotovljena (osvetljena zelena
LED) in je kumulativen odpor PTC-kroga manjši od 3,6 k
Ω
(standardna temperatura motorja), se izhodni rele preklopi v
pozicijo vklopljen. Pritisk tipke test/reset pod temi pogoji prisili
izhodni rele vpreklop vpozicijo izklopljen. V tem stanjuostane,
vse dokler se ne pritisne test/reset tipka in na ta način se
lahko v primeru napake preveri stikalna funkcija. Funkcija test
ni učinkovita, če uporabljamo zunanjo reset/ponovni zagon
tipko. Kokumulativni odpor PTC-kroga preseže 3,6 k
Ω
(ko je
vsaj eden od PTC-jev dosegel izklopno temperaturo), se izhod-
ni rele preklopi v pozicijo izklopljen (osvetljena rdeča LED).
Izhodni rele seponovnopreklopi vpozicijo vklopljen (rdeča LED
ni osvetljena), če kumulativni odpor pade pod 1,65 k
Ω
brez
hlajenja PTC-ja ali če je pritisnjena reset/ponovni zagon tipka
(zunanja ali notranja) ali če je napajalna napetost izključena in
ponovno vključena.
Aplikacija zunanjega reseta/ponovnega zagona
Aplikacija notranjega testa/reseta
2. Časovna območja
nastavitve časa
ukinitev zagonskega časa (Start):
-
zakasnitev sproženja:
-
3. Prikaz
zelena LED VKLOP:
prikaz napajanja
rdeča LED VKLOP/IZKLOP:
signalizacija okvare
5. Vhodna napetost
napajalna napetost:
230 VAC
sponke:
A1-A2
naznačena napetost
U
N
:
230 VAC
toleranca:
–15% do +10%
U
N
naznačena poraba:
1,3 VA (1W)
naznačena frekvenca:
AC 48 do 63Hz
vrsta obratovanja:
100%
čas ponovne pripravljenosti:
250ms
valovitost za DC:
50ms
nivo napetosti prekinitve delovanja:
>30% od
napajalne napetosti
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost:
6 kV
6. Merilni krog
sponke:
T1-T2 ali T1-T3
prvoten odpor:
<1,5 k
Ω
odzivna vrednost (rele v položaju IZKLOP):
≤
3,6 k
Ω
vrednost proženja (rele v položajuVKLOP):
≤
1,65 k
Ω
odklop (kratkostični termistor):
Da pri T1-T2
Ne pri T1-T3
merilna napetost T1-T2:
≤
7,5 V
Ω
pri R
≤
4,0 k
Ω
(ustreza EN 60947-8)
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost:
6 kV
7. Krmilni kontakt R
funkcija:
priključek zunanje
reset-tipke
možnost obremenitve:
Ne
dolžina vodnika R1-R2:
največ 10m (zasukana
parica)
trajanje krmilnega impulza:
najmanj 50ms
ponovni zagon:
zapiralni kontakt brez
potenciala, sponke
R1-R2
4. Vezalna shema
nadzor
tipalo temperature
termični kontakt
8. Mere
Opis
MERE (ŠxVxG) mm
ŠIFRA
termistorski nadzorni rele
35x87x65
UR5R1021
