časovni in merilni releji, serija ZR5000
w

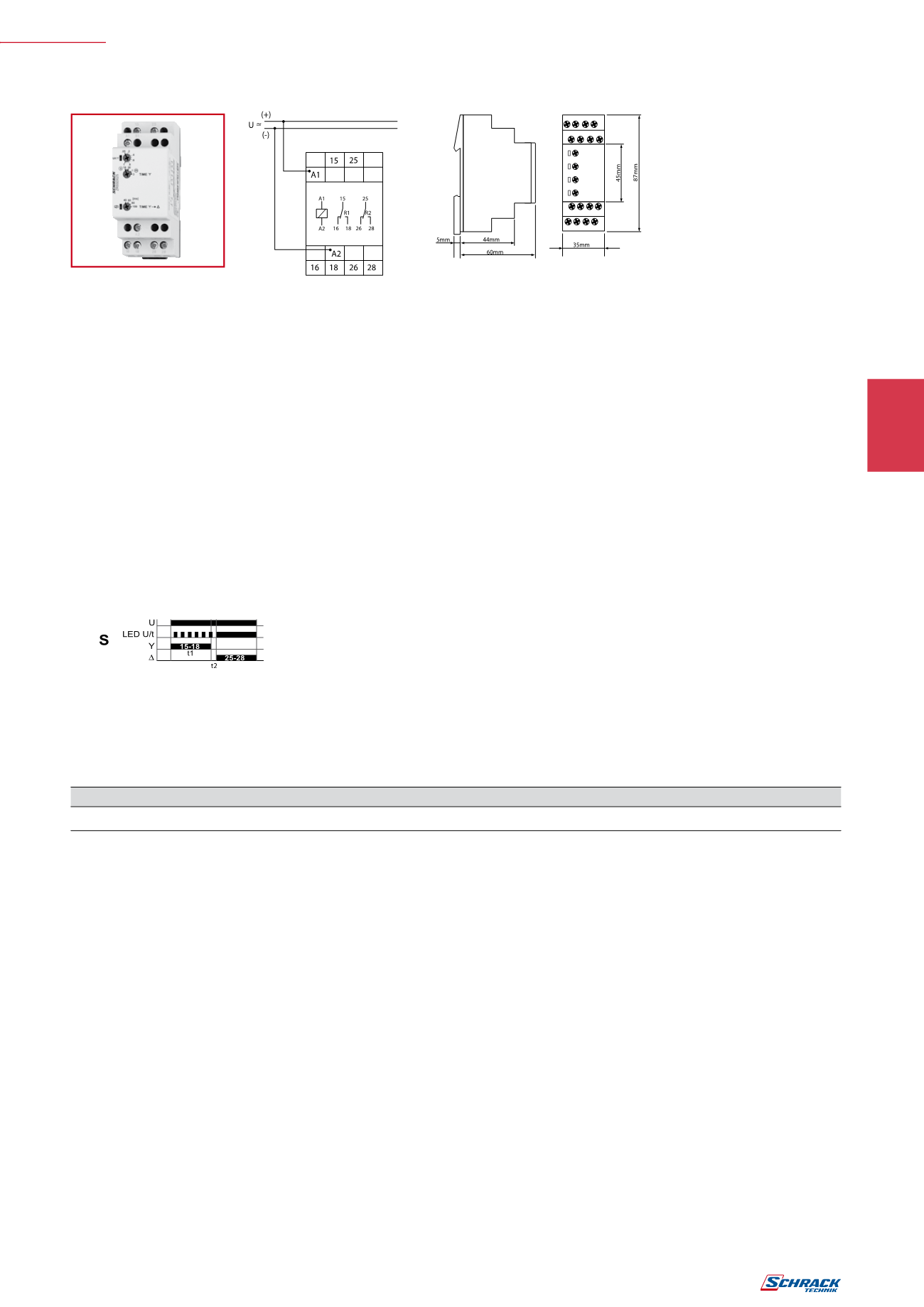

rele zvezda/trikot ZR5SD025
zr5sd025
w
schrack-info
• 2 preklopna kontakta,
• široko napetostno
območje,
• širina 35mm,
• izvedba: za vgradnjo na
letev.
w
funkcije
1. Funkcije
S
zakasnjen vklop zvezda/trikot
Zakasnjen vklop zvezda/trikot
Ko je zagotovljena napetost
U
, se zvezda/trikot-kontakt pre-
klopi v funkcijo vklop (osvetljena rumena LED) in se začne
nastavljeni zvezni čas
t
1 (zelena LED
U
/
t
utripa). Po preteku
intervala
t
1 se zvezda/trikot-kontakt preklopi v pozicijo izklo-
pljen (rumena LED se ne osvetli) in se začne premostitveni
čas
t
2. Po poteku intervala
t
2 se kontakt za zvezda/trikot-
kontaktor preklopi v funkcijo vklop. Za ponovni zagon se
mora prekiniti in ponovno vzpostaviti napetost.
2. Časovna območja
čas zagona
časovno območje
nastavitve časa
10s
500ms
10 s
30s
1500ms 30 s
1 min
3 s
1min
3 min
9 s
3min
premostitveni čas (določen)
40ms
60ms
80ms
100ms
3. Prikaz
zelena LED
U
/
t
VKLOP:
prikaz napajanja
zvezda/trikot-kontaktor v
poziciji VKLOP (sponke 25–28)
zelena LED
U
/
t
UTRIPA:
signaliczacija časovne funkcije
zvezda/trikot
rumena LED R:
signalizaciaja stanja zvezda/trikot-
VKLOP/IZKLOP
kontaktorja (sponke 15–18)
Opis
MERE (ŠxVxG) mm
ŠIFRA
časovni rele zvezda/trikot
35x87x65
ZR5SD025
