časovni in merilni releji, serija ZR5000
w
časovni rele, ZR5 – splošne informacije – nadaljevanje

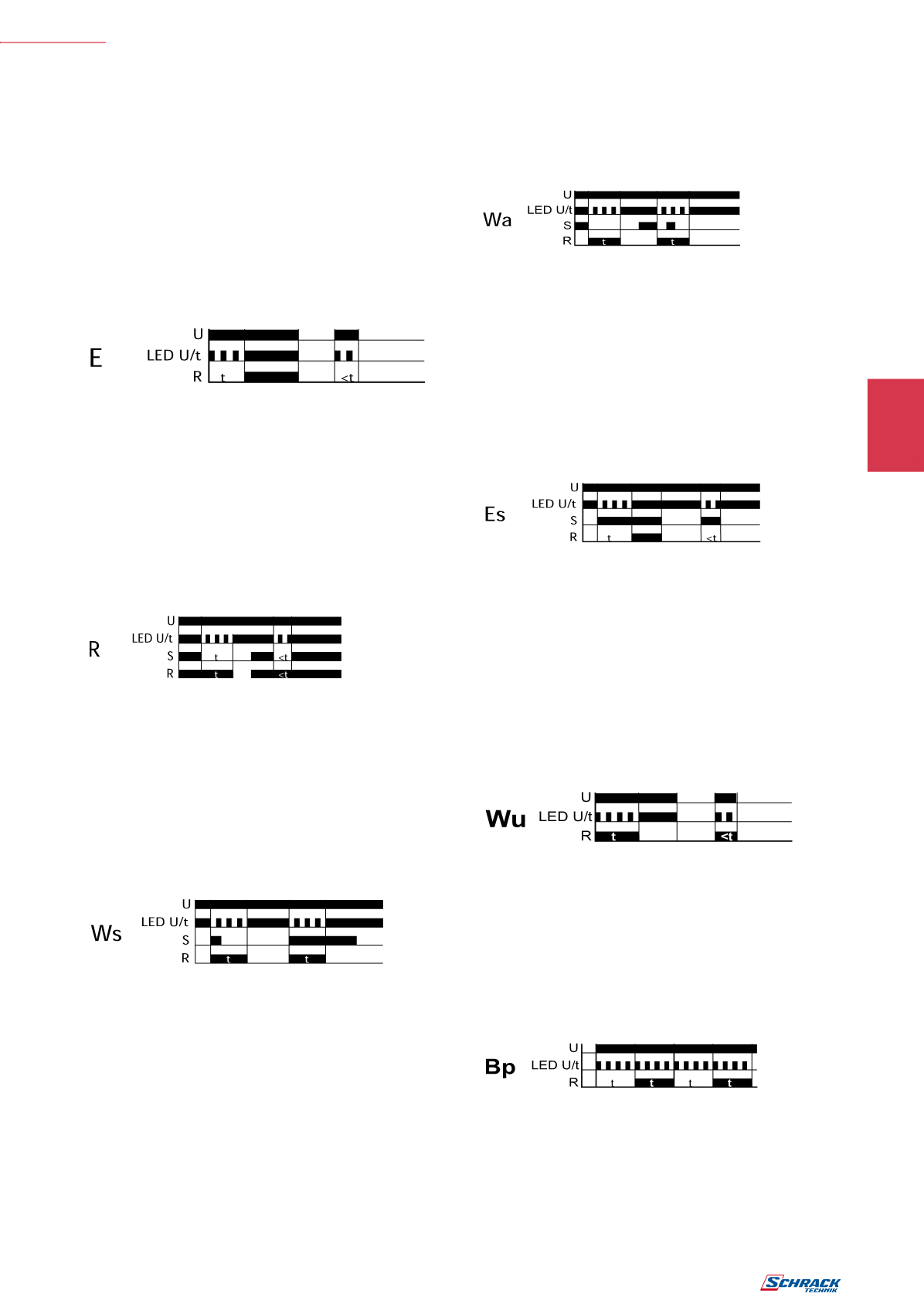

9. Funkcije
Zakasnjen vklop (E)
Ko je zagotovljena električna napetost
U
, se začne nastavl-
jeni interval
t
(zelena LED
U
/
t
utripa). Po poteku intervala
t
(osvetljena zelena LED) se izhodni rele R preklopi v funkcijo
vklop (osvetljena rumena LED). Ta status ostane, vse dokler ne
prekinemo napajalne napetosti. Če se napetost prekine pred
iztekom intervala
t
, se interval, ki je že potekel, izbriše in pride
do ponovnega zagona, ko je ponovno zagotovljena napetost.
Zakasnjen izklop (R)
Napetost
U
mora biti konstantno dobavljiva do naprave (zas-
veti zelena LED
U
/
t
). Ko je kontrolni kontakt S zaprt, se izhodni
rele R preklopi v funkcijo vklopljen (zasveti rumena LED). Če je
kontrolni kontakt odprt, se začne nastavljeni interval
t
(zelena
LED utripa). Po preteku intervala
t
(osvetljena zelena LED
U
/
t
)
se izhodni rele preklopi v pozicijo izklopljen (rumena LED se
ne osvetli). Če se kontrolni kontakt ponovno zapre, preden
je pretekel interval
t
, se že pretekli interval zbriše in se zažene
ponovno.
Prehodni vklopni kontakt s krmilnim kontaktom (Ws)
Napetost
U
morabiti konstantnodovedenadonaprave (osvetl-
jena zelena LED
U
/
t
). Ko je kontrolni kontakt S zaprt, se izhodni
rele R preklopi v funkcijo vklopljen (osvetljena zelena LED
U
/
t
)
in začne se nastavljeni interval
t
(zelena LED
U
/
t
utripa). Po
preteku intervala
t
(osvetljena zelena LED
U
/
t
) se izhodni rele
preklopi v pozicijo izklopljen (rumena LED se ne osvetli). Med
intervalom lahko s kontrolnim kontaktomoperiramopoljubno-
krat. Naslednji cikel se lahko začne, ko je bil prvi končan.
Prehodni izklopni kontakt s krmilnim kontaktom (Wa)
Napetost
U
mora biti konstantnodovedena donaprave (osvet-
ljena zelena LED
U
/
t
). Zaprtje kontrolnega kontakta S nima
vpliva na stanje izhoda R. Kadar je kontrolni kontakt odprt, se
izhodni rele preklopi v pozicijo vklopljen (rumena LED osvetlje-
na) in nastavljeni interval se začne (zelena LED
U
/
t
utripa). Po
preteku intervala
t
(osvetljena zelena LED
U
/
t
) se izhodni rele
preklopi v pozicijo izklopljen (rumena LED se ne osvetli).
Med intervalom lahko s kontrolnim kontaktom operiramo po-
ljubnokrat. Naslednji cikel se lahko začne, ko je bil prvi končan.
Zakasnjen vklop s krmilnim kontaktom (Es)
Napetost
U
mora biti konstantnodovedena donaprave (osvet-
ljena zelena LED
U
/
t
). Ko je kontrolni kontakt S zaprt, se začne
nastavljeni interval
t
(zelena LED
U
/
t
utripa). Po preteku inter-
vala
t
(osvetljena zelena LED
U
/
t
) se izhodni rele R preklopi v
pozicijo vklopljen (osvetljena rumena LED). Ta status ostane vse
dokler se kontrolni kontakt ne odpre ponovno. Če se kontrolni
kontakt odpre pred pretekom intervala
t
, se interval, ki je že
potekel, zbriše in se ponovno zažene z novim ciklom.
Prehodni vklopni kontakt (Wu)
Ko je zagotovljena električna napetost
U
, se izhodni rele R
preklopi v pozicijo vklopljen (osvetljena rumena LED) in se
začne nastavljeni interval
t
(zelena LED
U
/
t
utripa). Po preteku
intervala
t
(osvetljena zelena LED
U
/
t
) se izhodni rele preklo-
pi v pozicijo izklopljen (rumena LED se ne osvetli). Ta status
ostane, dokler ni prekinjena napetost. Če je napetost prekin-
jena pred iztekom intervala
t
, se izhodni rele preklopi v pozi-
cijo izklopljen. Pri ponovni oskrbi z napetostjo se je interval že
izbrisal in se ponovno zagnal.
Dajalnik impulzov začne s pavzo (Bp)
Ko je zagotovljena električna napetost
U
, se začne nastavljeni
interval
t
(zelena LED
U
/
t
utripa). Po poteku intervala
t
(osvet-
ljena zelena LED) se izhodni rele R preklopi v funkcijo vklop
(osvetljena rumena LED) in nastavljeni interval se ponovno
začne. Po preteku intervala
t
se izhodni rele preklopi v pozicijo
izklopljen (rumena LED se ne osvetli). Izhodni rele se sproži v
razmerju 1:1, vse dokler ni prekinjena napetost.
