nadzorni releji
w
splošne informacije
w

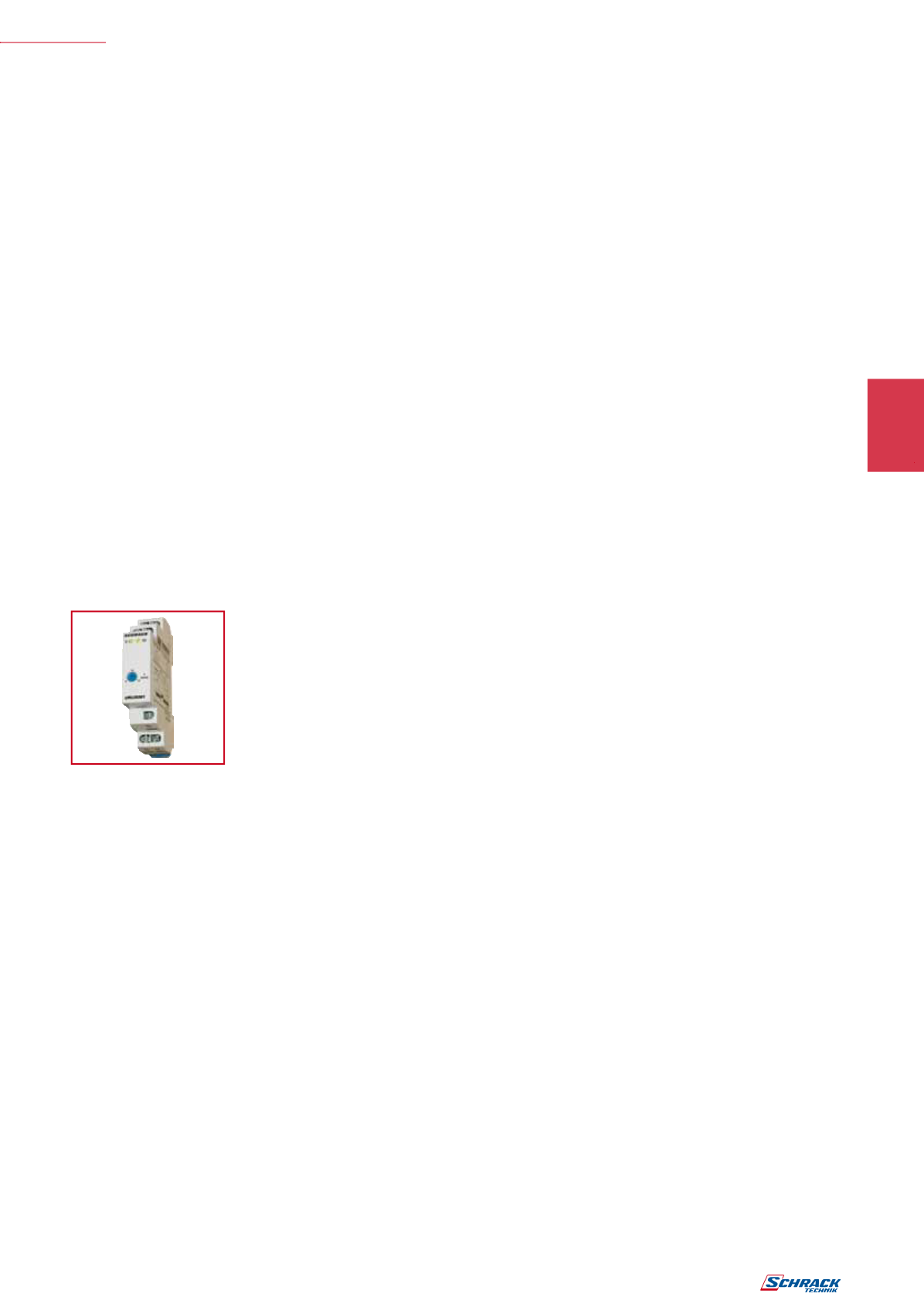

napetostni nadzorni rele z NASTAVLJENIM časovnimobmočjem UR3T3011
urU20301
w
schrack-info
• nadzorni rele za napetosti v 3-faznem omrežju,
• nadzor podnapetosti,
• zakasnjen vklop 5…15min,
• napajalna napetost =merilna napetost,
• 1 preklopni kontakt,
• širina 17,5mm,
• izvedba: za vgradnjo na letev.
w
Tehnični podatki
1. Mehanske lastnosti
samougasno ohišje iz umetnemase, stopnjamehanske
zaščite IP 40
montaža na DIN-letev TS 35 po EN 50022
položaj montaže:
poljubno
priključne sponke odporne proti udarcem po VBG 4
(PZ1 zahtevana), stopnjamehanske zaščite IP20
pritezni moment:
največ 1Nm
priključne sponke:
1 x 0,5 do 2,5mm
2
z/brez kabelske votlice
1 x 4mm
2
brez kabelske votlice
2 x 0,5 do 1,5mm
2
z/brez kabelske votlice
2 x 2.5mm
2
mehki vodnik brez kabelske votlice
3. Natančnost
osnovna natančnost:
±5% od naznačene napetosti
nastavitvena natančnost : 5% od največje vrednosti
natančnost ponavljanj:
2%
vpliv napetosti:
-
temperaturni vplivi:
≤
1%
2. Izhod
1 preklopni kontakt brez potenciala
naznačena napetost:
250 VAC
stikalna zmogljivost:
1250 VA (5 A/250 V)
varovalka:
5 A hitra
mehanska življenjska doba:
20 x 10
6
stikalnih operacij
električna življenjska doba:
2 x 10
5
stikalnih operacij
pri 1000 VA pri ohmskih bremenih
preklopna frekvenca:
največ 6/min pri 1000VA pri ohmskih
bremenih (ustreza IEC 60947-5-1)
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost: 4 kV
4. Okoljski pogoji
temperatura okolja:
–25 °C do +55 °C
temperatura skladiščenja:
–25 °C do +70 °C
transportna temperatura:
–25 °C do +70 °C
relativna vlažnost:
15% do 85% (ustreza
IEC 60721-3-3, razred 3K3)
stopnja onesnaženja:
2, če vgrajen, 3
1. Funkcije
Nadzor podnapetosti za 3-fazno omrežje s fiksno vhodno
napetostjo in fiksno histerezo. Vsi merilni vhodi (L1, L2 in
L3) morajo biti priključeni na fazno napetost. Če je potreben
posamezni ali 2-fazni nadzor, se morajo nerabljeni vhodni
priključki (L) priključiti na glavnonapetost, da imamoprimerno
L-Nnapetost napriključkih L1, L2 in L3. Če jena računuporab-
nika povratna napetost, ki presega fiksno vhodno napetost za
več kot fiksno histerezo, potem zaznavanje fazne napake ni
mogoča.
Nadzor podnapetosti z zakasnjenim vklopom (opcija E)
Kadar napetost vseh priključenih faz preseže fiksni prag nape-
tosti za več kot fiksno histerezo, se začne nastavljeni interval
t
(zelena LED
U
/
t
utripa). Po preteku intervala
t
se izhodni
rele R preklopi v pozicijo vklopljen (rumena LED R osvetlje-
na, zelena LED
U
/
t
osvetljena). Kadar pade napetost ene od
priključenih faz pod fiksni prag, se izhodni rele R preklopi v
pozicijo izklopljen (rumena LED R ni osvetljena, zelena LED
U
/
t
ni osvetljena).
2. Časovna območja
časovno območje
nastavitve časa
zakasnitev sproženja:
fiksna, pribl. 200ms
zakasnjen vklop
t
:
5min do 15min
3. Vhod
napajalna napetost:
(=merilna napetost)
sponke:
N-L1-L2-L3
naznačena napetost
U
N
:
3N~400/230 V
toleranca:
–30% do +15%
U
N
naznačena poraba:
6 VA (0,8W)
naznačena frekvenca:
48 do 63Hz
vrsta obratovanja:
100%
čas ponovne pripravljenosti:
500ms
nivo napetosti prekinitve delovanja:
določena z zaznavo podnapetosti (glej merilni krog)
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost:
4 kV (ustreza IEC60664-1)
