nadzorni releji
w
1-fazni napetostni nadzorni rele UR5U1011 – nadaljevanje
4. Vhod
napajalna napetost:
(=merilna napetost)
sponke:
230 VAC
E-F3
24 VAC
E-F2 (razdalja > 5mm)
24 VDC
E-F1(+)
naznačena napetost
U
N
:
označena na strani releja
toleranca:
–25% do +20% od
U
N
naznačena poraba:
230 VAC
10 VA (0,6W)
24 VAC
1,3 VA (0,8W)
24 VDC
0,6W
naznačena frekvenca:
AC 48 do 63Hz
čas obratovanja:
100%
čas ponovne pripravljenosti: 500ms
oblika valovanja:
DC, AC sinusa
nivo napetosti prekinitve delovanja:
> 60% od napajalne napetosti
prenapetostna kategorija:
III (po IEC 60664-1)
naznačena udarna napetost: 4 kV
5. Merilni krog
merilna spremenljivka:
DC ali AC Sinus, 48 do 63Hz
merilni vhod:
(= napajalna napetost)
sponke:
230 VAC
E-F3
24 VAC
E-F2, razdaljamed napravami
mora biti večja od 5mm!
24 VDC
E-F1(+)
preobremenitvena kapaciteta:
120% od
U
N
vhodni odpor:
-
preklopni prag
U
s
:
75%–115%
histereza
H
:
fiksna 5%
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost:
4 kV

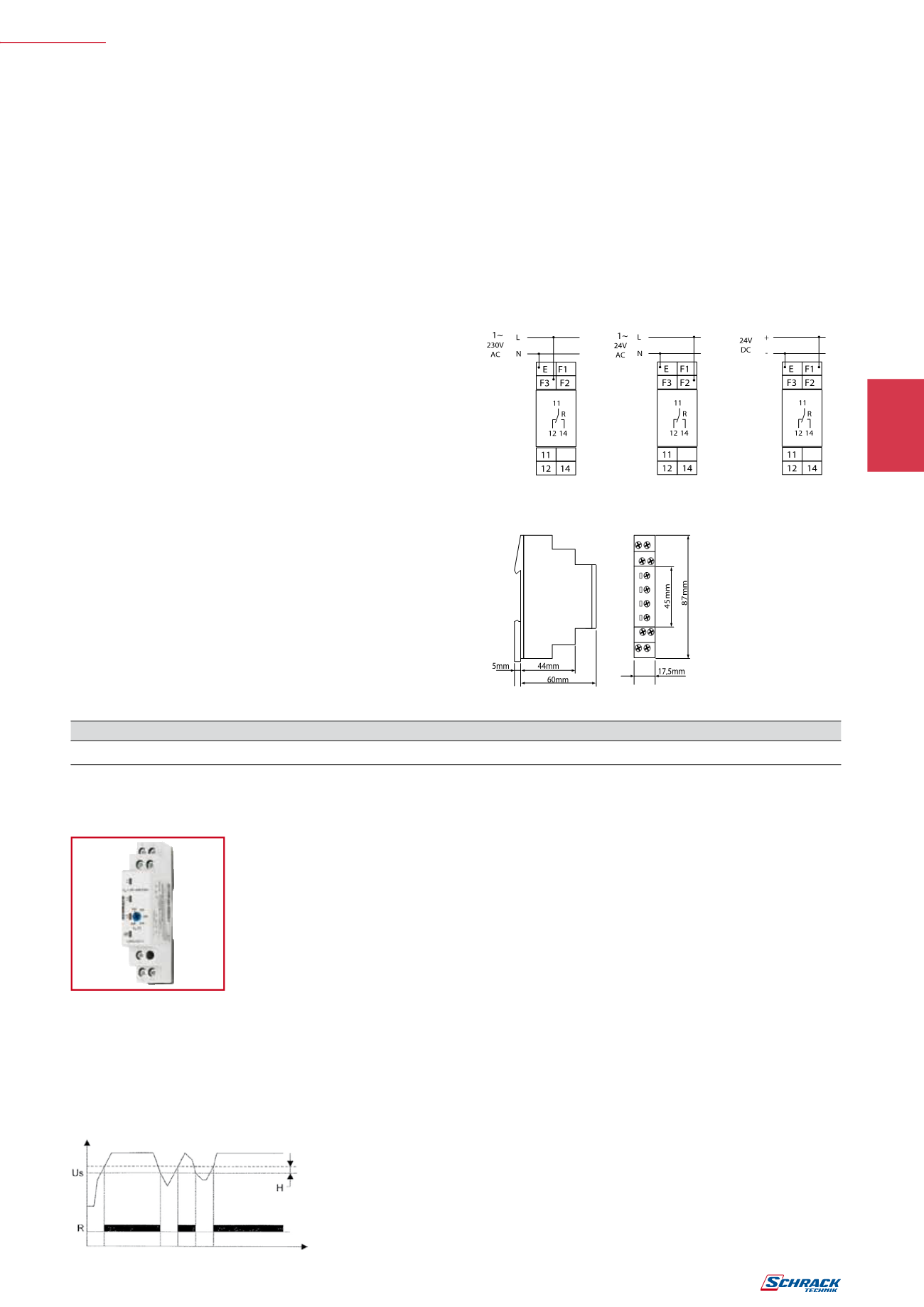

6. Vezalna shema
7. Mere
Opis
MERE (ŠxVxG) mm
ŠIFRA
napetostni nadzorni rele, 1-fazni
17,5x87x65
UR5U1011
w
3-fazni napetostni nadzorni rele ur5U3011
ur5u3011
w
schrack-info
• nadzorni rele za napetosti v 3-faznem omrežju,
• nadzor podnapetosti,
• napajalna napetost =merilna napetost,
• 1 preklopni kontakt,
• širina 17,5mm,
• izvedba: za vgradnjo na letev.
w
Tehnični podatki
1. Funkcije
Nadzor podnapetosti v 3-faznem omrežju (vsaka faza na
nevtralno žico) s fiksnim ali spremenljivim pragom napetosti in
fiksno histerezo.
2. Časovno območje
nastavitve časa
zakasnitev proženja:
fiksna, pribl. 200ms
3. Prikaz
zelena LED L1 VKLOP/IZKLOP: prikaz napajanja L1-N
zelena LED L2 VKLOP/IZKLOP: prikaz napajanja L2-N
zelena LED L3 VKLOP/IZKLOP: prikaz napajanja L3-N
rumena LED VKLOP/IZKLOP:
prikaz relejskega izhoda
