Stran
136
nadzorni releji
Črpanje gor
Priključek sondnih palic E1, E2 in E3. Alternativno se lahko
namesto preskusne sonde E3 priključi električni prevodni
zaboj. Če pade stopnja zračnega pretoka podminimum sonde
E2, se začne nastavljeni interval sprožne zakasnitve (zakasnitev
vklopljena). Po preteku intervala se izhodni rele R preklopi
v pozicijo vklopljen (osvetljena rumena LED). Ko se stopnja
zračnega pretoka ponovno dvigne nad maksimum sonde E1,
se začne nastavljeni interval izklopne zakasnitve (zakasnitev
izklopljena). Po preteku intervala se izhodni rele R preklopi v
pozicijo izklopljen (rumena LED ni osvetljena).
Minimummonitoring (Pump up)
Connection the probe rods E2 and E3 (bridge E1-E3). Alter
natively theelectrically conducting container canbe connected
in lieuof the test probe E3.When the air-fluid level falls below
the probe E2 the set interval of tripping delay (Delay ON)
begins. After the expiration of the interval, the output relays R
switches into on-position (yellow LED illuminated). When the
air-fluid level again rises above the probe E2, the set interval
of turnoff delay (DelayOFF) begins. After the expiration of the
interval the output relays R switches into off-position (yellow
LED not illuminated).
Pump down
Črpanje dol
Priključek sondnih palic E1, E2 in E3. Alternativno se lahko
namesto preskusne sonde E3 priključi električni prevodni
zaboj. Ko se maksimalna sonda E1 navlaži, se začne nastav-
ljeni interval sprožne zakasnitve (zakasnitev vklopljena). Po
preteku intervala se izhodni rele R preklopi v pozicijo vklopljen
(osvetljena rumena LED). Če pade stopnja zračnega pretoka
podminimum sonde E2, se začne nastavljeni interval izklopne
zakasnitve (zakasnitev izklopljena). Po preteku intervala se
izhodni rele R preklopi v pozicijo izklopljen (rumena LED ni
osvetljena).
Maximummonitoring (Pump down)
ConnectionofproberodsE2andE3 (bridgeE1-E3).Alternatively
the electrically conducting container can be connected in lieu
of the test probe E3. When the probe E2 gets moistened
the set interval of tripping delay (Delay ON) begins. After the
expiration of the interval the output relays R switches into
on-position (yellow LED illuminated). When the air-fluid level
sinks below the probe E2, the set interval of turn-off delay
(Delay OFF) begins. After the expiration of the interval the
output relays R switches into off-position (yellow LED not
illuminated).
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
nivo
nivo
nivo
nivo
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
son
ma
sonda
min.
sonda
ozemljitvena
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
zakasnitev
VKLOP
zakasnitev
IZKLOP
nivo
nivo
nivo
nivo
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
sonda
w

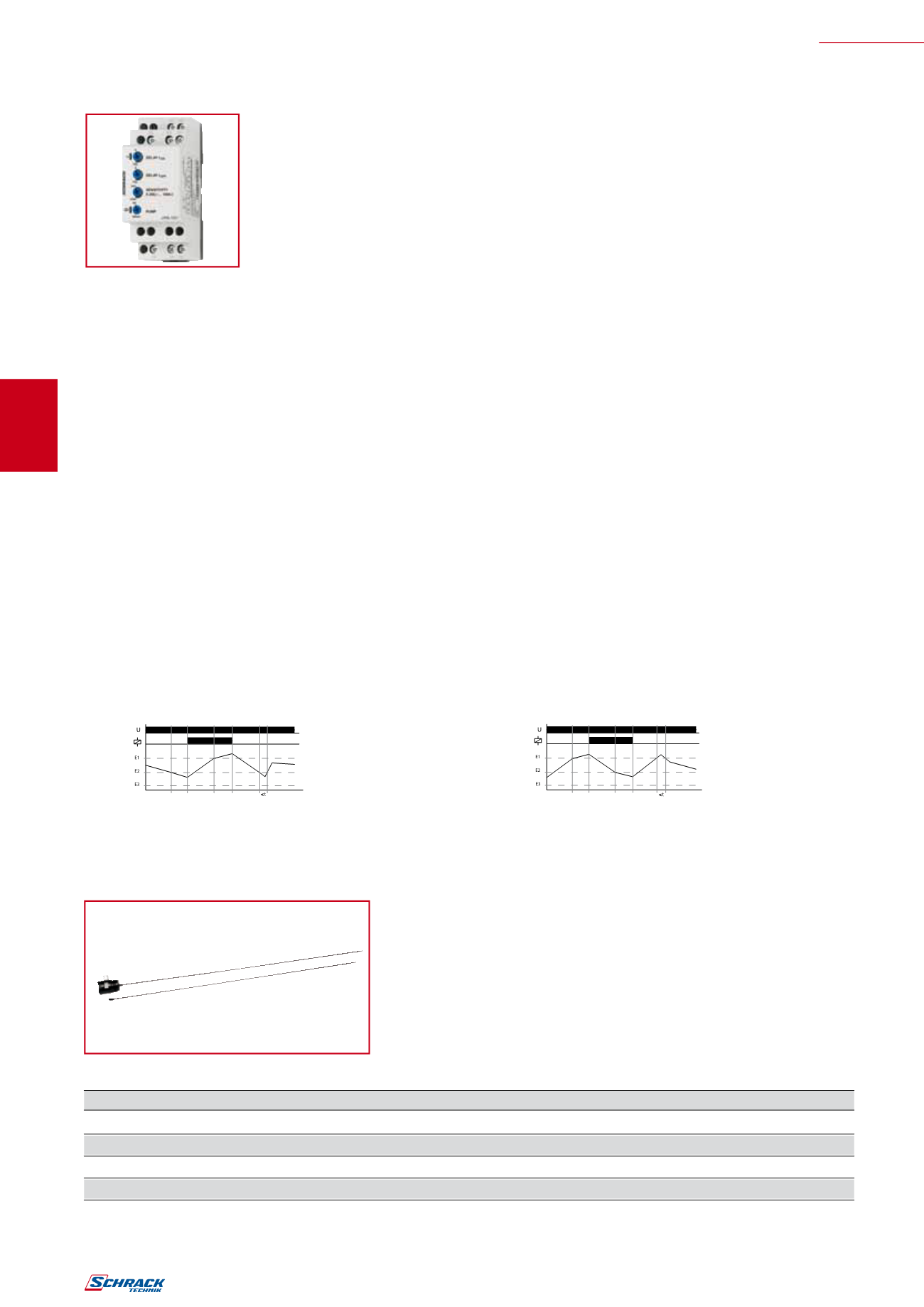

nivojski nadzorni rele UR5L1021
UR5L1021
w
schrack-info
• nadziranje nivoja polnjenja posod z električno prevodnimi tekočinami,
• večfunkcijski rele,
• varnostna izolacija merilnega kroga,
• 1 preklopni kontakt,
• širina 35mm,
• izvedba: za vgradnjo na letev.
w
Tehnični podatki
1. Funkcije
Nivojski nadzor prevodne tekočine, možnost ločene časovne
nastavitve sprožne zakasnitve in izklopne zakasnitve in nasled-
njih funkcij (izbira s pomočjo rotacijskega stikala):
Črpanje gor ali minimalen nadzor
Črpanje dol ali maksimalen nadzor
w
Sonde za nivojsko nadzorni rele
URL9001
w
schrack-info
• URL 90010, URL 90020, URL 90030 prevleč no z najlonom 66,
• obratovalna temperatura največ 70 °C,
• najv čje območje tlaka 1000 kPa,
• uporaba na vseh področjih, razen na posebnih podr čjih prehram-
bne industrije, kjer najlon 66 ni dovoljen.
Opis
ŠIFRA
nivojska sonda, 1 palica
URL90010
nivojska sonda, 2 palici
URL90020
nivojska sonda, 3 palice
URL90030
podaljšek sonde, 900mm
URL90011
