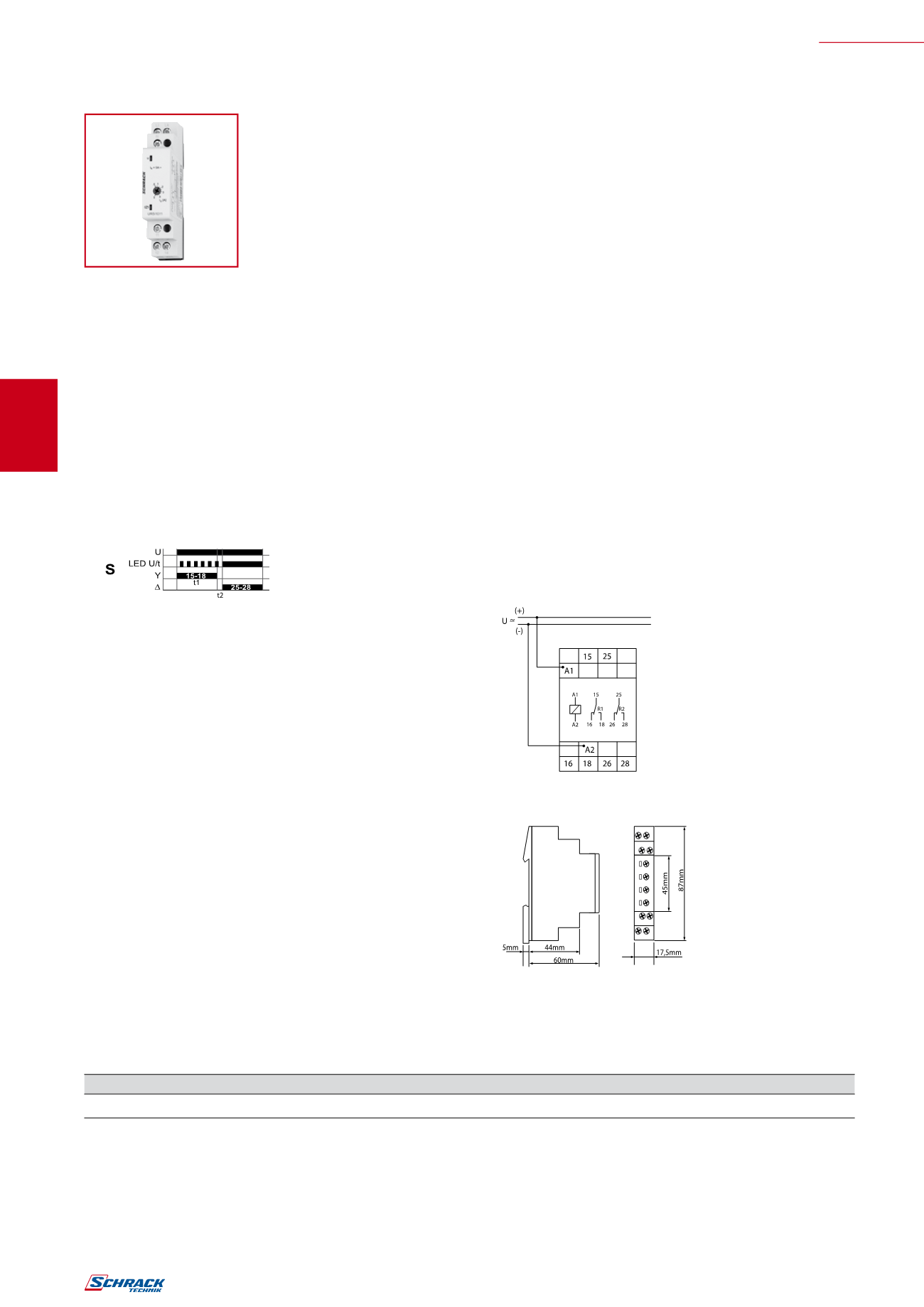

tokovni nadzorni rele UR5I1011
ur5i1011
w
schrack-info
• nadzor sprememb toka, 1-fazno omrežje,
• 1 preklopni kontakt,
• širina 17,5mm,
• izvedba: za vgradnjo na letev.
w
Tehnični podatki
1. Funkcije
Nadzor AC toka v 1-faznem omrežju z nastavljivim pragom in
fiksno histerezo.
Napetost
U
mora biti konstantno dovedena do naprave
(osvetljena zelena LED).
Izhodni rele R se preklopi v pozicijo vklopljen (rumena LED
osvetljena), kadar merjena vrednost toka pade pod nastavlje-
no vrednost za več kot fiksno histerezo.
2. Časovna območja
nastavitve časa
zakasnitev sproženja:
-
3. Prikaz
zelena LED VKLOP:
prikaz napajanja
rumena LED VKLOP/IZKLOP: prikaz relejskega izhoda
4. Vhod
napajalna napetost:
230 VAC
sponke:
Li-N
toleranca:
–15% do +15%
U
N
naznačena poraba:
5 VA (0,8W)
naznačena frekvenca:
AC 48 do 63Hz
vrsta obratovanja:
100%
čas ponovne pripravljenosti: 500ms
oblika valovanja:
sinusna
nivo napetosti prekinitve delovanja:
>20% od
naznačene napetosti
prenapetostna kategorija:
III (ustreza
IEC 60664-1)
naznačena udarna napetost: 4 kV
5. Merilni krog
merilna spremenljivka:
AC sinus, 48 do 63Hz
merilni vhod:
5 AAC
sponke:
Li, Lk
preobremenitvena kapaciteta:
7 A
vhodni odpor:
10m
Ω
preklopni prag
I
s
:
10% do 100% od
I
N
histereza
H
:
fiksni 10%
prenapetostna kategorija:
III (ustreza IEC 60664-1)
naznačena udarna napetost:
4 kV
6. Vezalna shema
7. Mere
nadzorni releji
Opis
MERE (ŠxVxG) mm
ŠIFRA
tokovni nadzorni rele, 1-fazni
17,5x87x65
UR5I1011
