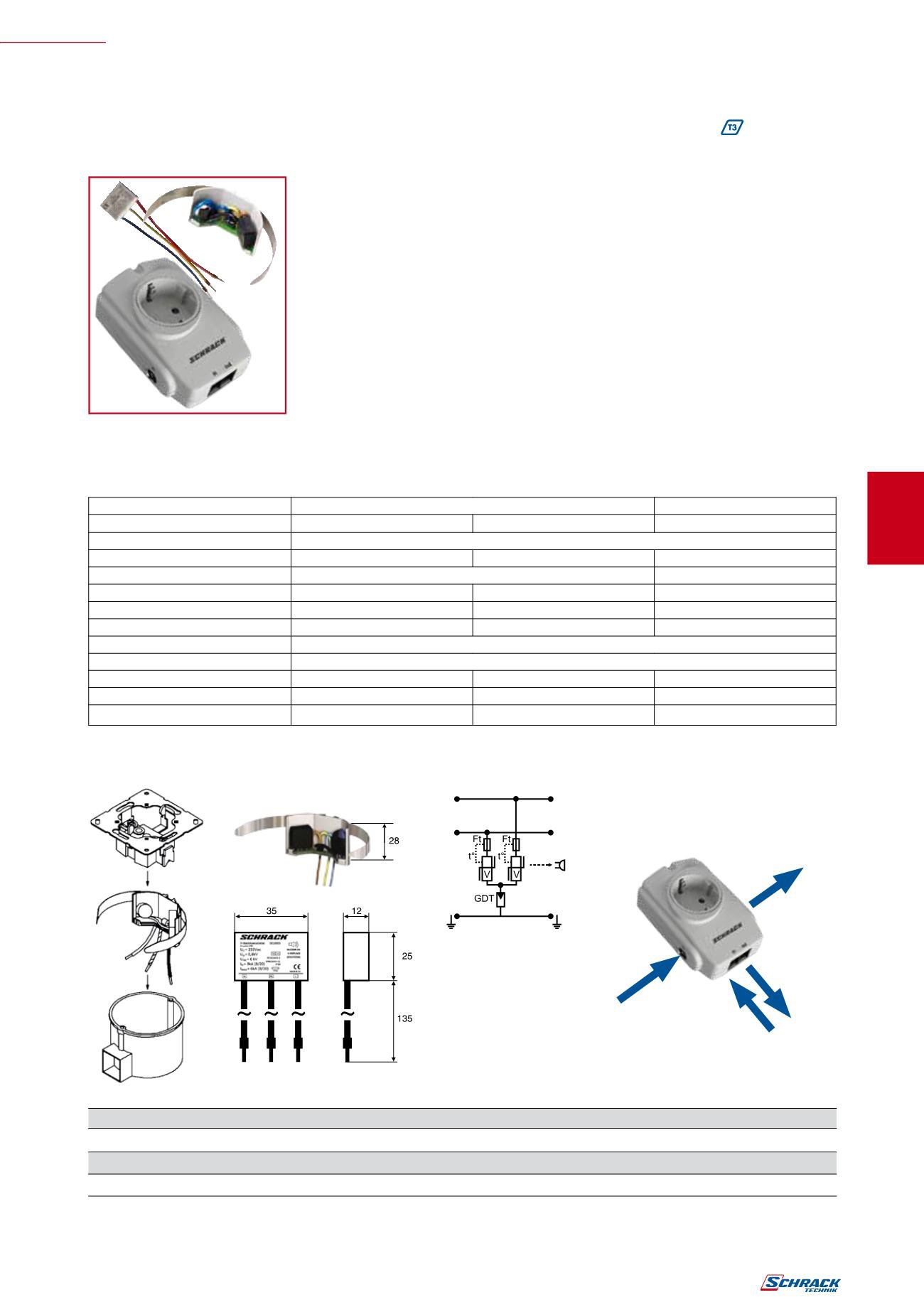

odvodniki za posamezne naprave - IZVEDBA PO/NO
w
ODVODNIKI SCHRACK za posamezne naprave - IZVEDBA PO/No
w
SCHRACK-INFO
Schrackovi odvodniki za posamezne naprave za podometne doze so primerni za
opremljanje ali dodatno opremljanje vtičnic šuko. Prehodno ožičenje pri IS010002
omogoča priklop več vtičnic. Pri preobremenitvi vgrajeni dajalnik signala javlja
okvarjeno napravo. Oskrba z napetostjo končnih naprav ostane zagotovljena.
Idealna za naknadno vgradnjo odvodnika preskusnega razreda 3 za občutljive
končne naprave je Schrackova zaščitna vmesna vtičnica. Kombinacija zaščite
energijskih vodov in podatkovnih vodov s F-priklopom (TV antena) oziroma
telefonskim priključkom (RJ11) zaščiti vse pomembne dovode k TV sprejemniku ali
telefonski napeljavi. Vgrajuje vedno v kombinaciji z odvodniki Protec, Combtec ali
Vartec!
w
tehnični podatki
podometni vgradni odvodnik
vmesna vtičnica
IS010002
IS010003
IS211450
preskušeno po
preskusnem razredu III (D) IEC 61643-1/EN 61643-11
prehodno ožičenje
DA
NE
NE
najvišja trajna napetost
U
c
255 V
AC
275 V
AC
kombinirani tokovni sunek
U
oc
/
I
sc
4 kV/2,5 kA
6 kV/3 kA
6 kV/3 kA
največja vhodnamoč
-
-
3500 VA
zaščitni napetostni nivo
U
p
(pri
I
n
/L–N )
<0,9 kV
<0,8 kV
<1,25 kV
največja dopustna predvarovalka
16 AgL/gG
temperaturno območje
–0°C do +40°C
prerez priključka
2,5mm
2
1,5mm
2
-
signalizacija
brenčalo
brenčalo
LED-prikaz
otroško varovalo
-
-
JA
w
montaža / mere / Vezalna shema zaODVODNIKE za podometne doze
TV izhod
TV vhod
TEL izhod
TEL vhod
opis
zaščitni nivo
razredodvodnikov
u
C
šifra
vmesna vtičnica 230 V
AC
/16 A
-
TIII (D)
275 V
AC
IS211450
D-odvodnik PO doze 2,5 kA, prehod. ožičenje
-
TIII (D)
255 V
AC
IS010002
D-odvodnik PO doze 2,5 kA
-
TIII (D)
255 V
AC
IS010003
L
vhod
N
vhod
L
izhod
N
izhod
