omrežni analizator
PRIKAZ
• tip prikaza: LCD z osvetlitvijo ozadja, po 20 s neuporabe tipk osvetlitev samodejno ugasne,
• število pik prikaza: 10.000, 4 vrstice, 3 vrstice (pisava 12mm) in 1 vrstica (pisava 8mm),
• prikaz energije: 8mest (pisava 8mm),
• prikaz prestavnega razmerja: avtomatski prikaz nastavljenega prestavnega razmerja tokovnika in napetostnika,
• natančnost prikaz vrednosti: samodejno, z največjimmožnim številom decimalk,
• decimalke: samodejno, z največjomožno natančnostjo,
• čas merilnega cikla: 1,1 s,
• točnost (merilne vrednosti):
- napetost: ± 0,5% (80...500 V faza–faza),
- tok: ± 0,5% (10...120%
I
n
),
- moč: ± 1% (10...120%
P
n
/
Q
n
/
S
n
cos
ϕ
0,5 ind…0,5 cap.),
- frekvenca: ± 0,2 Hz,
• merjenje energije (referenčna napetost 400 V):
- delovna energija: razred 1 (EN 62053-21),
- jalova energija: razred 2 (EN 62053-23).
meniji
Prikazovalnik se deli na štiri menije, do katerih lahko dostopamo s funkcijskimi tipkami:
napetost / tok / moč (3-faze) / faktor moči,
Skupne delovne ali jalove energije (alternativnO) so vedno prikazane na vsakemmenijskem prizoru.
PROGRAMIRANJE
• programiranje: preko 4 čelnih tipk,
• dostop do programskih nastavitev: zaščiten s številsko kodo,
• shranjevanje podatkov in parametrov: pomnilnik EEPROM (brez baterije).
PROGRAMIRANJE PARAMETROV
VHOD:
• priključek: enofazni in trifazni, 3- in 4-vodniški,
• naznačeni tok: 1–5 A,
• prestavno razmerje napetostnika (VT): 1…10 (največ VT primarni 1200 V),
• prestavno razmerje tokovnika (CT): 1…9999 (največ CT primarni 50 kA/5A – 10 kA/1 A).
IZRAČUNAN TOK V ČASOVNI PERIODI:
• povprečna perioda: 5/8/10/15/20/30/60 najmanj
PRIKAZ:
• kontrast: 4 nivoji,
• osvetlitev ozadja: 0–30–70–100%,
• poljubno nastavljiv prizor menija.
w

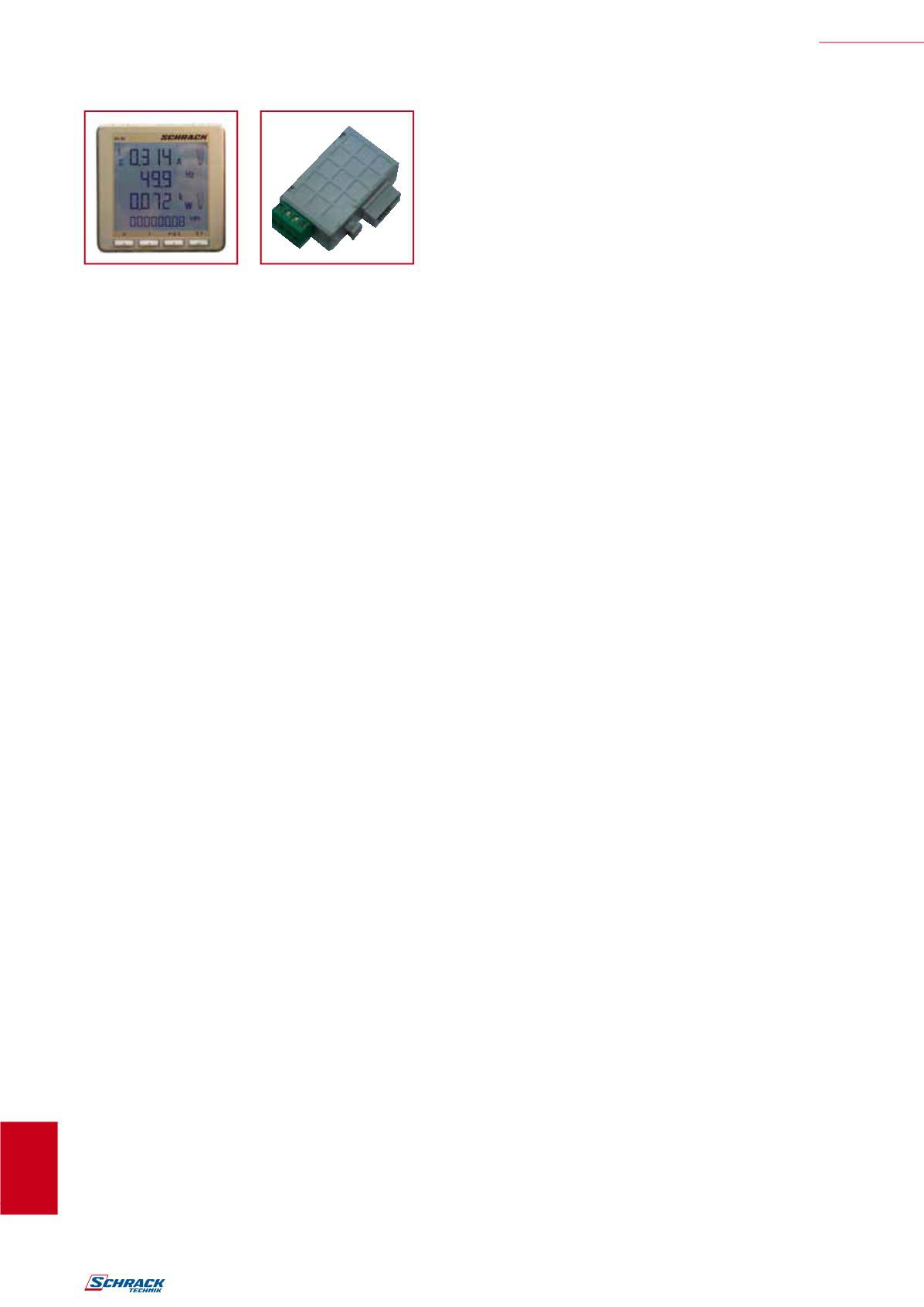

OMREŽNI ANALIZATOR NA96
MGF39000
MGF3900A
w
tehnični podatki
• trifazno omrežje 80...500 V (faza–faza),
• priklop na zunanji tokovnik,
• nastavljivo prestavno razmerje tokovnik-napetostnik.
