Stran
400

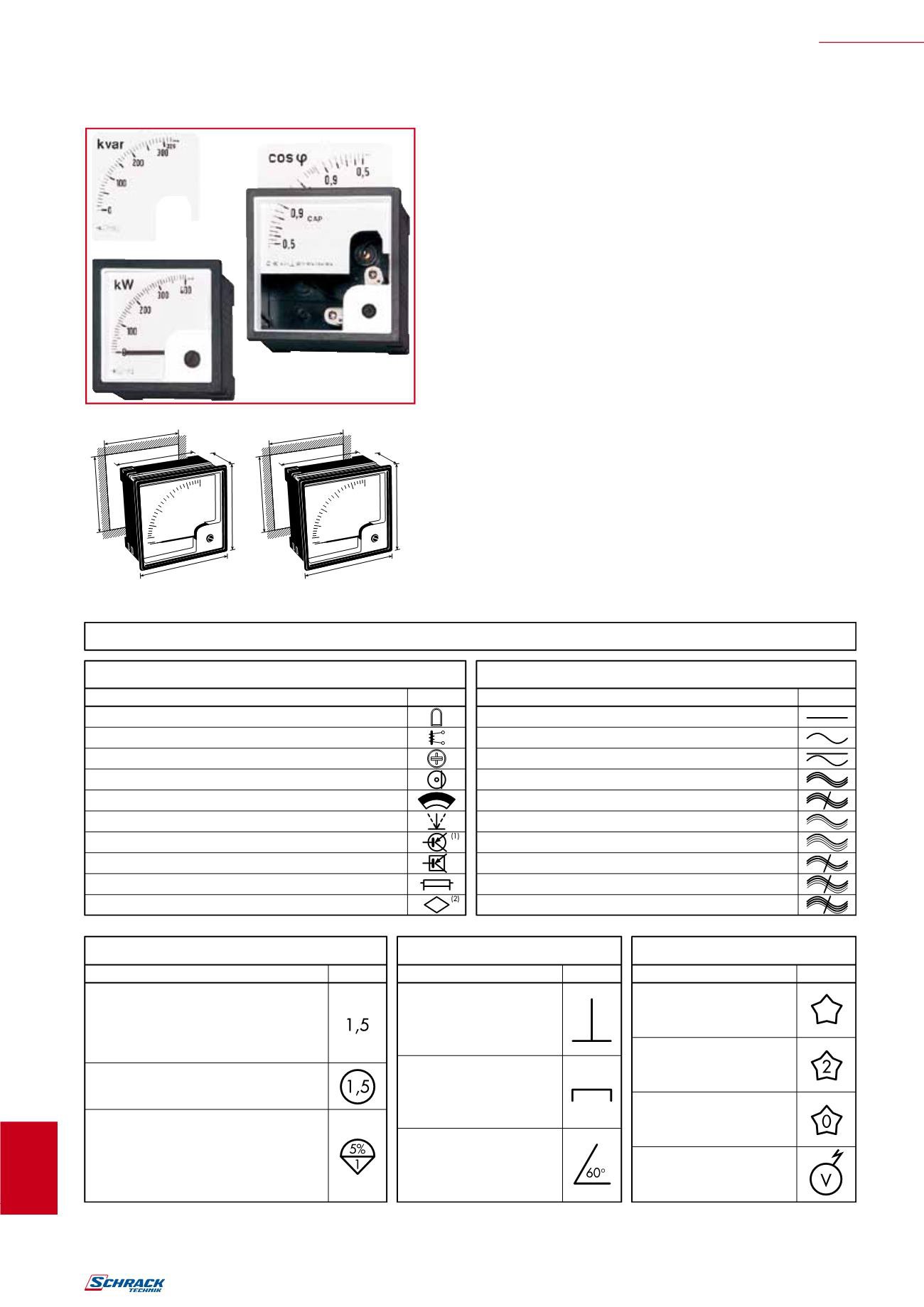

vgradni analogni instrumenti
68,07
68,07
72
72
67
53
92+0,8
92+0,8
96
96
90
53
simboli inpojasnila zamerilne instrumente
simboli zamerilne instrumente
opis
simbol
sistem z vrtljivo tuljavico
sistem z vrtljivim železom
elektrodinamični merilni sistem
indukcijski merilni sistem
bimetalni merilni sistem
vibracijski merilni sistem
elektronski merilni sistem
elektronski pribor
soupor
splošenpribor
opis
simbol
simboli zapriključitevnaprave
merilni sistem zaDC
merilni sistem zaAC1-fazni
merilni sistem zaDC inAC1-fazni
trifazni tok - splošno
trifazni tok - AC neenakomernaobremenitev (splošno)
merilni sistem za3-vodniški sistem
merilni sistem za4-vodniški sistem
dvamerilna sistema za3-vodniški sistem neenak. obremenitev
dvamerilna sistema za4-vodniški sistem enak. obremenitev
trijemerilni sistem za4-vodniški sistem neenak. obremenitev
opis
simbol
opis
simbol
opis
simbol
(1) elektronika je vgrajena. (1) v kombinaciji z (2) pomeni, da je elektronikaposebej.
simboli za točnostni razred
simboli za lego instrumenta
varnostni simboli
Oznaka razreda (npr. 1,5) izraženo v%od
referenčne vrednosti, razen, ko je referenčna
vrednost ustrezna, dolžini skaleali ohranjeni
vrednosti. Pogrešek kazanja v% končne
vrednosti skale.
Pogrešek kazanja v% želene vrednosti
Oznaka razreda instrumenta z nelinearno
skalo. Uporablja se v primerupogreška
kazanja, podanega¸ v%prave vrednosti,
npr. Kl.1: relativna toleranca5%
(Par. 2.3.22.36)
instrument zapokončno
lego
instrument za ležečo
lego
instrument zapoševno
lego (npr. 60° nagib
napram vodorav.)
preskusna napetost 500V
preskusna napetost nad
500V, npr. 2 kV
ni preskušen
visoka napetost napriboru
in/ali instrumentu
w
SCHRACK-INFO
V skladu z DIN 43700/43718, IEC 51,
ohišje iz samougasne umetne mase,
razred V0 po UL-94.
• razred ± 1,5,
• najvišja naznačena napetost 600 V,
• 90° skala (240° skala po naročilu),
• stopnja mehanske zaščite IP 52 (s čelne strani),
IP 54 kot opcija,
• preskusna napetost 2 kV, 50 Hz, 1min,
• odporni proti vibracijam.
w
pribor
skala
prekritje sponk
w
vgradni analogni instrumenti - splošne informacije
ANALOGUE MEASURING INSTRUMENTS FOR CONTROL PANEL INSERT
