omrežni analizator
w

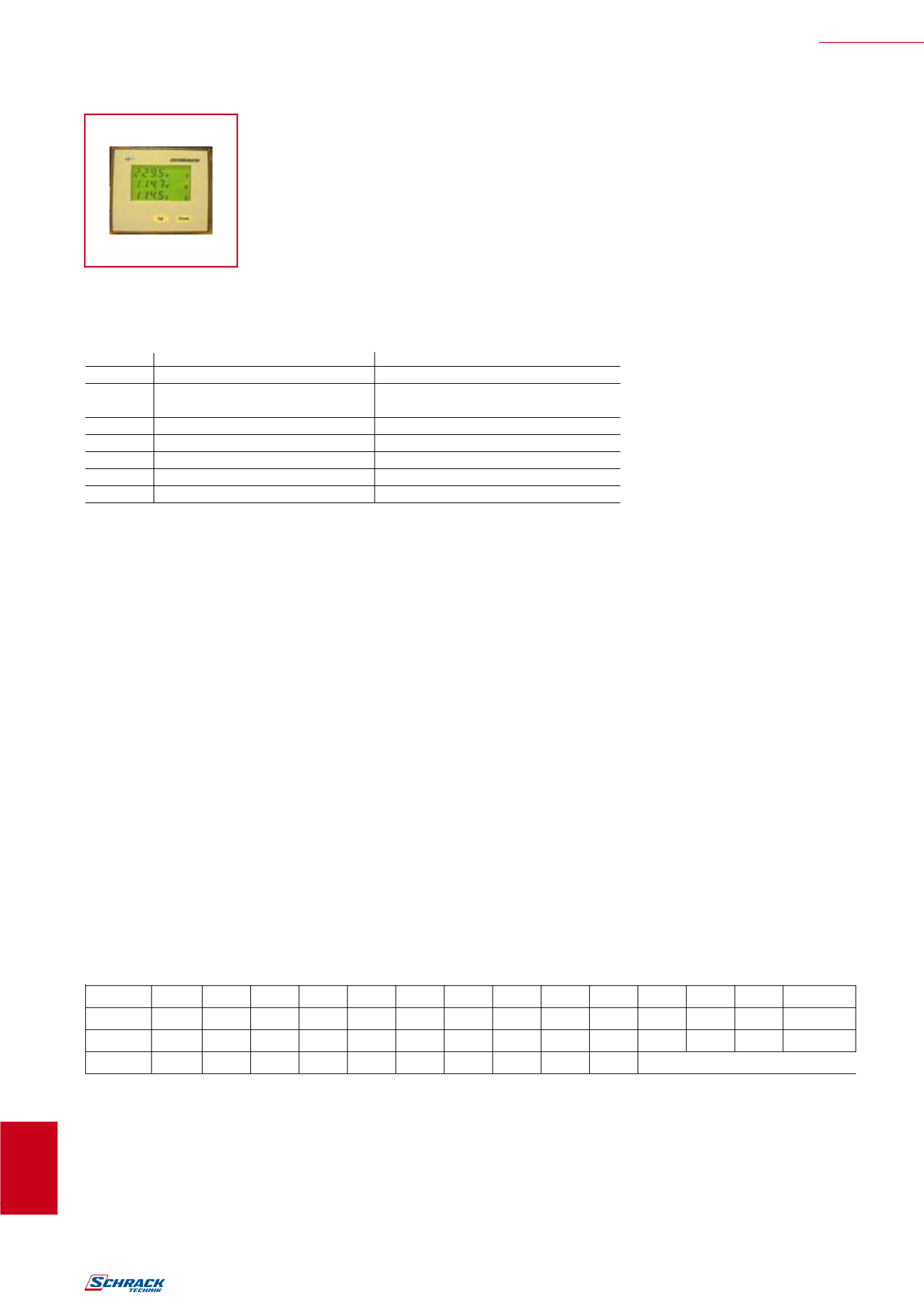

omrežni analizator MF7
MGF37000
PRIKAZ
• fazna inmedfazna napetost,
• fazni inmedfazni tok,
• frekvenca,
• tok časovne periode,
• največji tok časovne periode,
• obratovalne ure inminute (števec obratovalnih ur),
• število pik prikaza: 10.000 (4 vrstice),
• merjenje vrednosti: avtomatski prikaz,
• natančnost prikaza vrednosti: samodejno,
z največjimmožnim številom decimalk,
• števec obratovalnih ur: ure inminute,
• čas merilnega cikla: 1,2 s,
• točnost (merilne vrednosti):
- napetost: ± 0,5% (80...600 V faza–faza),
- tok: ± 0,5% (10...120%
I
n
),
- fazni tok: ± 2%,
- frekvenca: ± 0,2 Hz.
IZRAČUNAN TOK ČASOVNE PERIODE
• prikaz: tokovna potreba in največja tokovna potreba,
• povprečna perioda: 5/8/10/15/20/30/60min,
• izračun: povprečna vrednost glede na izbrano periodo,
• reset največje vrednosti v časovni periodi: ročno s tipko.
PROGRAMIRANJE
• programiranje: preko 2 čelnih tipk,
• dostop do programskih nastavitev: zaščiten s kodo,
• shranjevanje podatkov in parametrov: pomnilnik
EEPROM (brez baterije).
PROGRAMIRANJE PARAMETROV
• priključek: enofazni in trifazni, 3- in 4-vodniški,
• primarne vrednosti zunanjega tokovnika: 41 vrednosti
(glej preglednico).
w
tehnični podatki
• trifazno omrežje 340...450 V (faza–faza),
• enofazno omrežje 195...260 V (faza–N-vodnik),
• priklop na zunanji tokovnik,
• nastavitev primarne vednosti tokovnika 5...8000 A (41 korakov),
• merilni postopek: prikaz RMS-vrednost.
meniji
meni
3-fazni 4-vodniški S1000/227
1-fazni S1000/228
1
medfazni tok
tok + frekvenca + napetost
2
medfazna napetost
tok časovne periode + največji tok
časovne periode
3
fazna napetost
obratovalne ure inminute
4
fazni tok + frekvenca
5
tokovna potreba
6
največja tokovna potreba
7
obratovalne ure inminute
5
10
15
20
25
30
40
50
60
70
75
80 100 120 125 150 160 200 250 300
400
500 600 700 750 800 1000 1200 1250 1500 1600 2000 2500 3000 3200 4000
5000 6000 7000 7600 8000
PREGLEDNICA PRIMARNIH tokov (A)
• največji tok časovne periode: čas zakasnitve, reset
• obratovalne ure: reset
