omrežni analizator
w
omrežni analizator MF7 – nadaljevanje
VHOD
• enofazno omrežje, trifazno omrežje 4-vodniško
• 3-fazna napetost: 340...450 V (faza–faza),
• 1-fazna napetost: 195...260 V,
• naznačeni tok
I
n
: 5 A ali 1 A,
• trajna preobremenitev: 1,2 x
I
n
,
• preobremenitev: 20 x
I
n
/0,5 s,
• priključitev na tokovni merilni transformator (tokovnik),
• tokovni vhod ima skupno točko,
• naznačena frekvenca
f
n
: 50 Hz,
• toleranca: 47...63 Hz,
• merilni postopek: prikaz RMS-vrednost,
• vsebnost harmonikov: do 16 harmonikov,
• lastna poraba napetosti: ≤ 1 VA (na fazo),
• lastna poraba toka: ≤ 0,5 VA (na fazo).
POMOŽNA NAPETOST
• merilna napetost je hkrati napajalna.
IZOLACIJA (EN 60439-1)
• zaščitni razred: III,
• razred onesnaženja: 2,
• naznačena izolacijska napetost: 660 V,
• AC napetostni preskus: 4 kV r.m.s. vrednost
50 Hz/1min,
• tokokrogi: vsi tokokrogi in ozemljitev.
PRESKUS ELEKTROMAGNETNE ZDRUŽLJIVOSTI
• preskus sevanja po EN 61000-6-3,
• varnostni preskus po EN 61000-6-2.
okoliški POGOJI
• referenčna temperatura: 23 °C ± 2 °C,
• obratovalna temperatura: –5 °C...55 °C,
• temperatura skladiščenja in transporta: –25 °C...70 °C,
• temperaturno popačenje: ≤ 0,1%/°C,
• primeren za tropsko klimo,
• največja oddana energija
1)
: ≤ 6,8W,
1)
za izračun oddane toplotne energije.
ohišje
• pritrditev: vgradna (izrez 68 x 68mm),
• čelni okvir: 72 x 72mm,
• globina: 75mm,
• prerez priključkov za merjenje toka:
okrogli vodnik najmanj 0,05mm
2
/največ 4mm
2
,
finožični vodnik najmanj 0,05mm
2
/največ 2,5mm
2
,
• prerez priključkov za merjenje napetosti:
okrogli vodnik najmanj 0,05mm
2
/največ 4mm
2
,
finožični vodnik najmanj 0,05mm
2
/največ 2,5mm
2
,
• material ohišja: samougasen, makrolon,
• stopnja zaščite (EN 60529): IP 54 čelni okvir,
IP 20 priključki,
• masa: 250 g.
opis
šifra
omrežni analizatorMF7
MGF37000
w

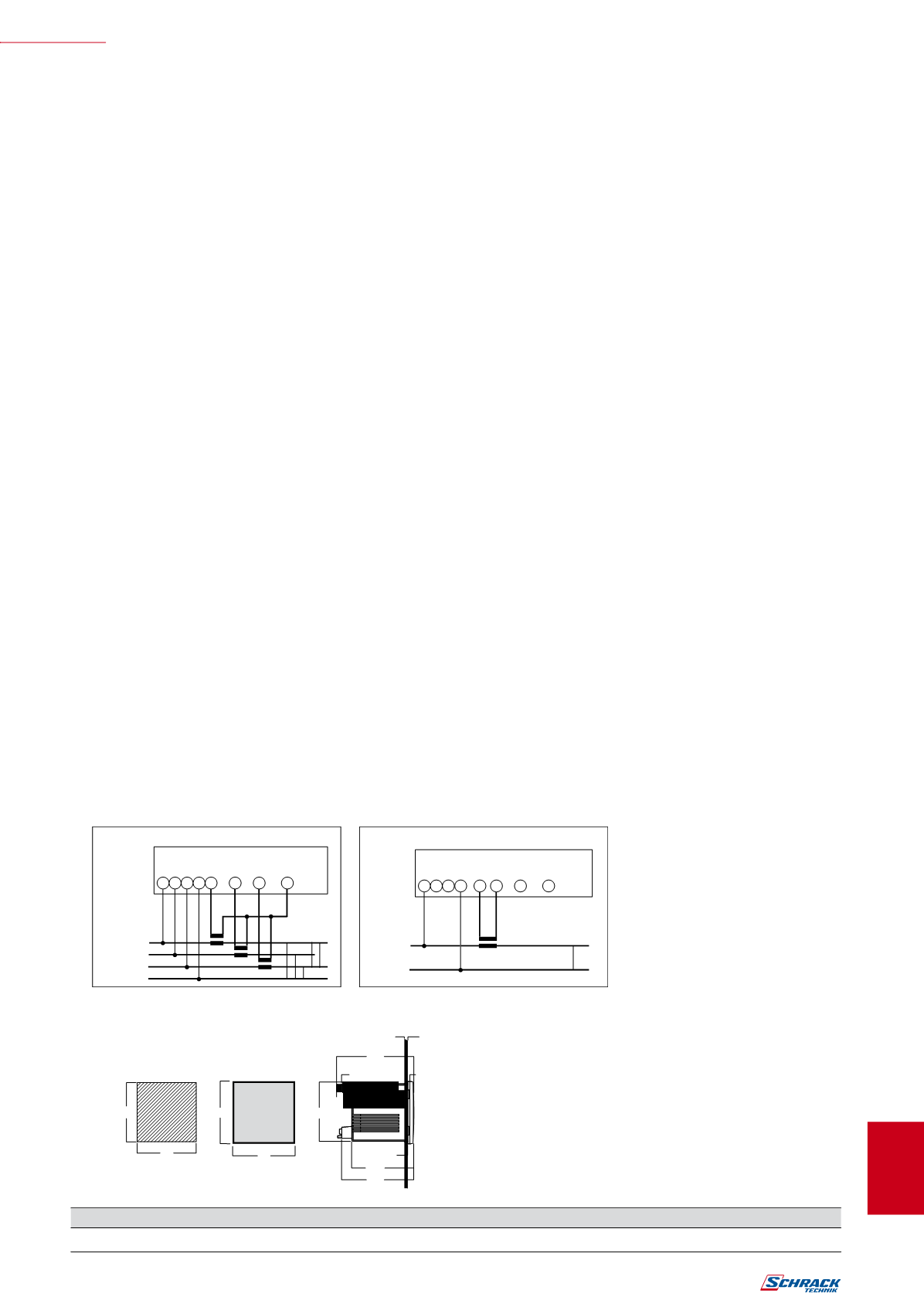

vezalna shema
68
68
72
72
83
71,5
89
7
maks.4
2,3
7
68,4
2 5 8 11 1 4 7
3
L3
L1
L2
N
S1
P1
S1
P1
S1
P1
VHOD
000/227
X
