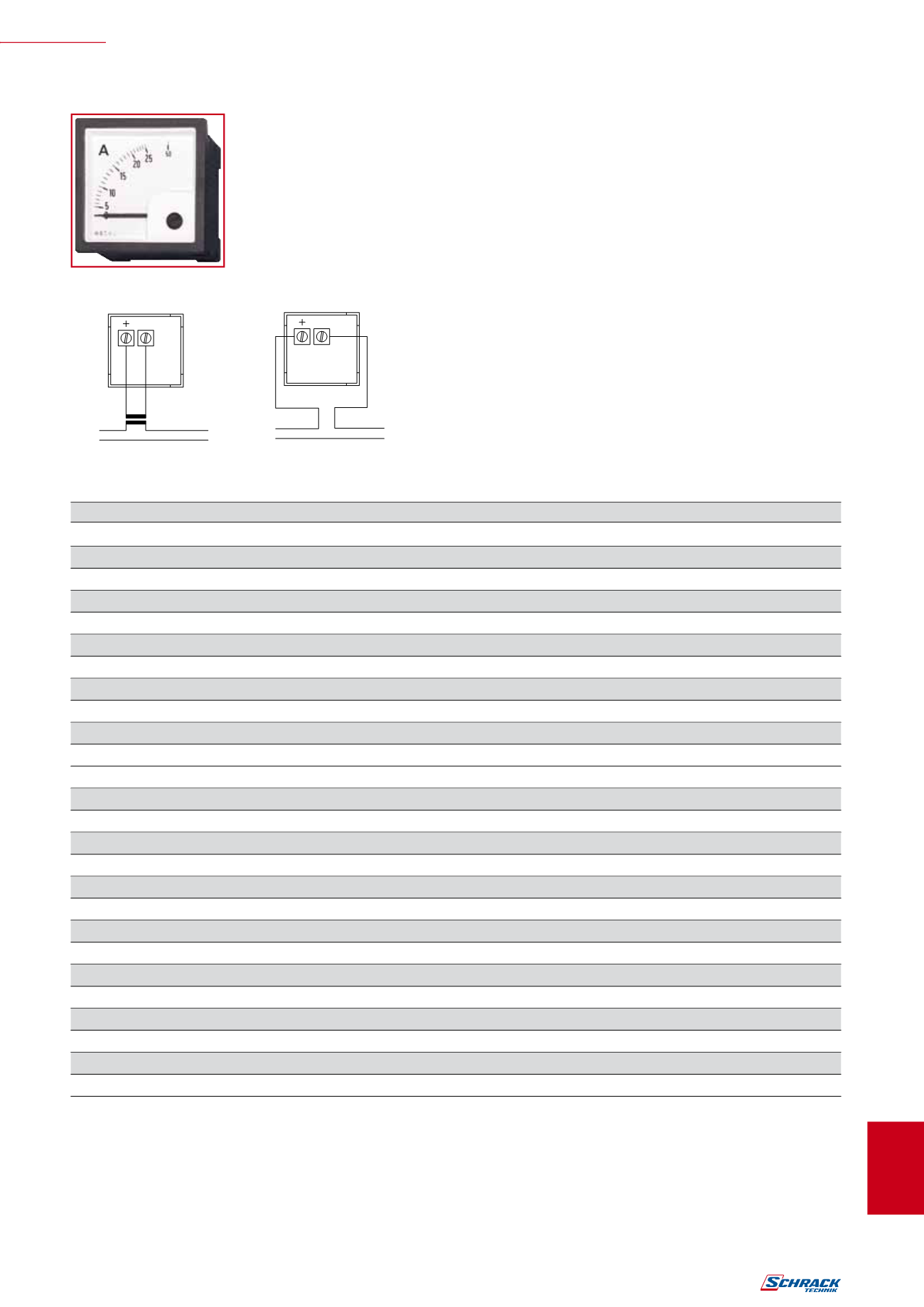

Stran
401
vgradni analogni instrumenti
Območjemeritve
MERE (ŠxVxG) mm
šifra
Ampermeter
5 A
72x72x53
MGF57005
10 A
72x72x53
MGF57010
25 A
72x72x53
MGF57025
../5 A, priključitev preko tokovnika, brez skal
72x72x53
MGF57000
5 A
96x96x53
MGF59005
10 A
96x96x53
MGF59010
15 A
96x96x53
MGF59015
25 A
96x96x53
MGF59025
50 A
96x96x53
MGF59050
../5 A, priključitev preko tokovnika, brez skal
96x96x53
MGF59000
skale 72x72
skala, 50/100 A
72x72
MGS57050
skala, 60/120 A
72x72
MGS57060
skala, 80/160 A
72x72
MGS57080
skala, 100/200 A
72x72
MGS57100
skala, 150/300 A
72x72
MGS57150
skala, 200/400 A
72x72
MGS57200
skala, 250/500 A
72x72
MGS57250
skala, 300/600 A
72x72
MGS57300
skala, 400/800 A
72x72
MGS57400
skala, 500/1000 A
72x72
MGS57500
skala, 600/1200 A
72x72
MGS57600
skala, 800/1600 A
72x72
MGS57800
skala, 1000/2000 A
72x72
MGS571K0
skala, 1500/3000 A
72x72
MGS571K5
neposrednapriključitev
L1
N
priključitev na tokovnik
L1
N
S1
P1
S2
P2
w
SCHRACK-INFO
• vrtljiva tuljava, preobremenitev 2 x
I
n
,
• serija RI: 0,25 do 60 A AC neposredna priključitev,
10 A do 3000 A priključitev preko tokovnika,
• frekvenca 45–65 Hz.
w
Namigi in rešitve
Instrumenti s priključitvijo preko tokovnika so vedno dobavljeni brez
skal, ker je treba za tokovnik izbrati ustrezno skalo in jo naročiti
posebej.
w
ampermetri AC 72 x 72, 96 x 96 mm
mg1ba000
